雷达图

雷达图

1.1 应用场景

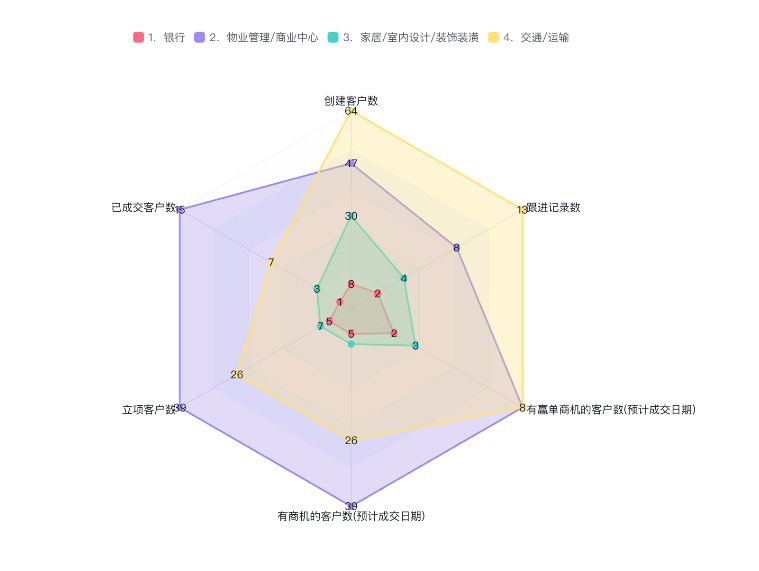

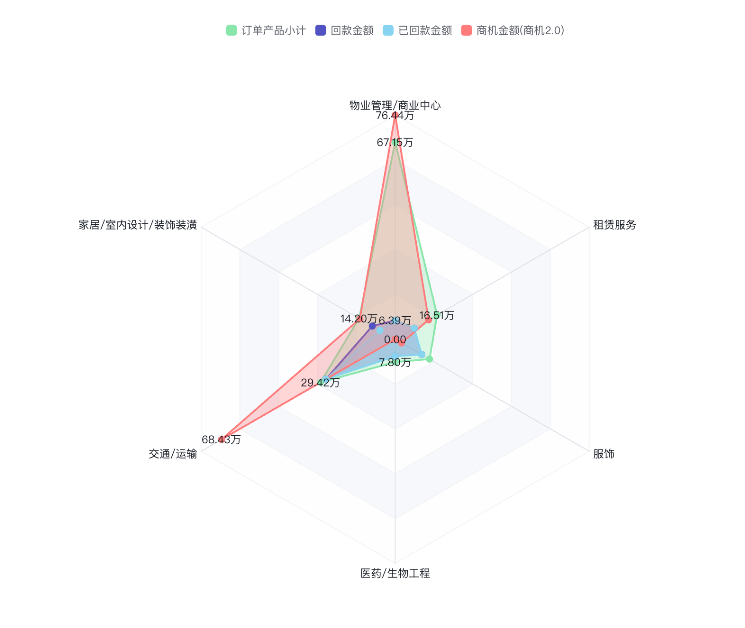

雷达图以其独特的环形布局和多维度数据展示而闻名，使用户能够一目了然地比较多个变量的关系和趋势。例如维度雷达图（图1）可以对比不同行业的订单金额和回款趋势，而指标雷达图（图）可以通过图形化的呈现直观的展示所有行业中，在订单金额和回款趋势表现更好的行业等

1.2 图表配置

1.2.1 坐标轴数据

• 维度：1个维度
• 指标：1-12个指标

1.2.2 样式（web端）

1.2.2.1 基本信息

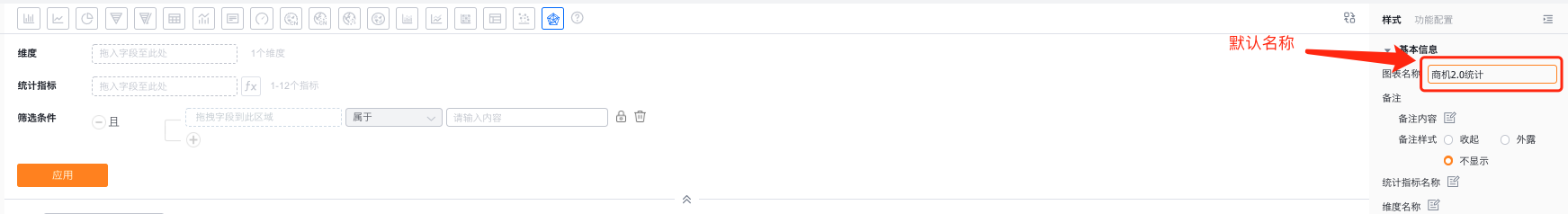

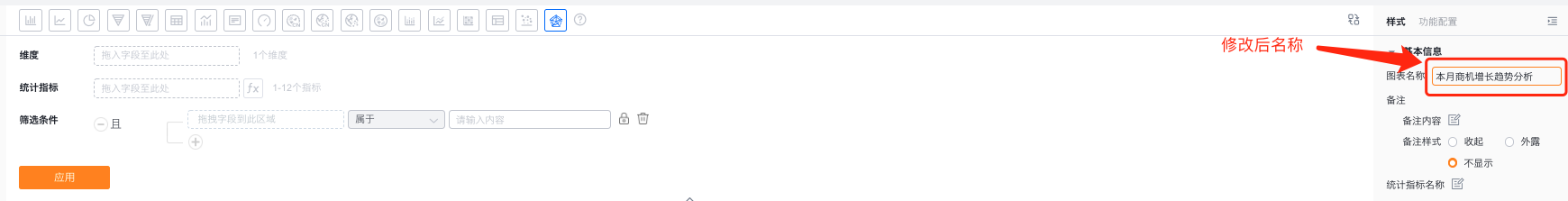

• 图表名称：新建时默认为分析主题名称，可根据图表配置修改为自定义图表名称

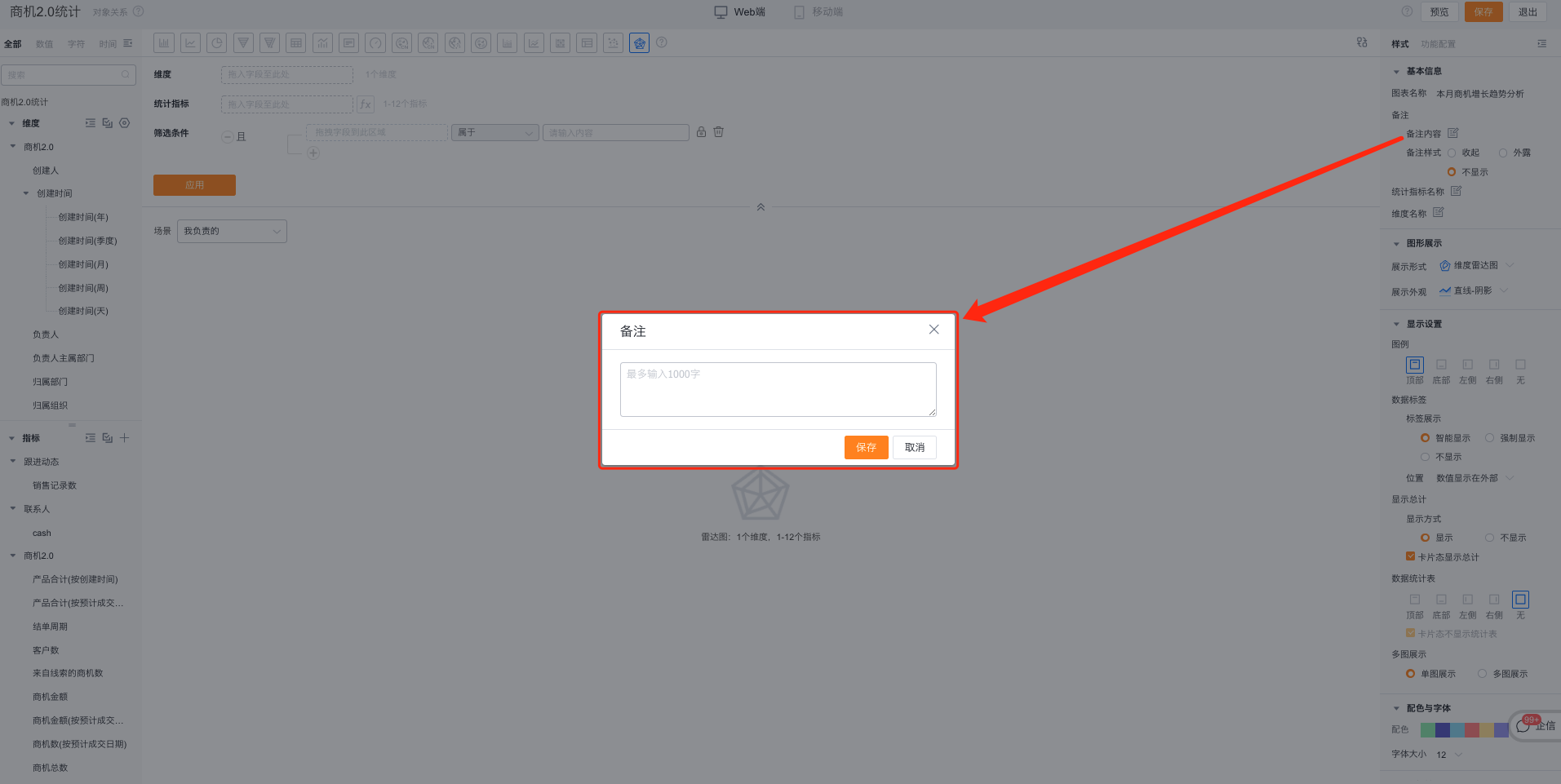

• 备注：
  • 备注内容：基于当前图表可以设置备注信息，以便查看者更好的了解图表所表达的内容
  • 备注样式：

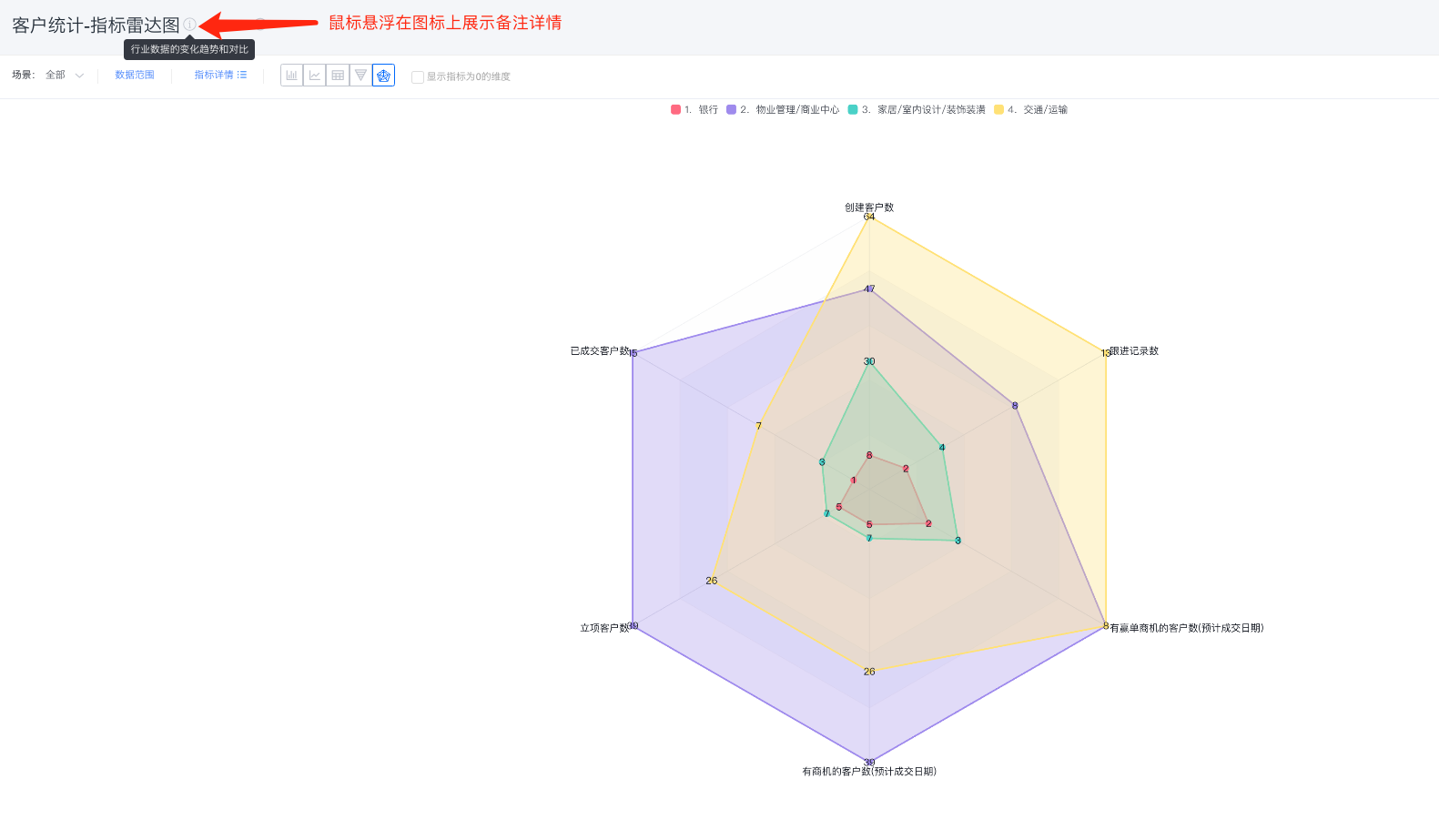

    • 收起：以图标的形式显示在图表详情态和卡片态的标题后面，鼠标悬浮到图标上时显示备注内容
    • 外露：直接以文字的形式显示在图表详情态和卡片态的标题后面
    • 不显示：图表详情态和卡片态都不展示

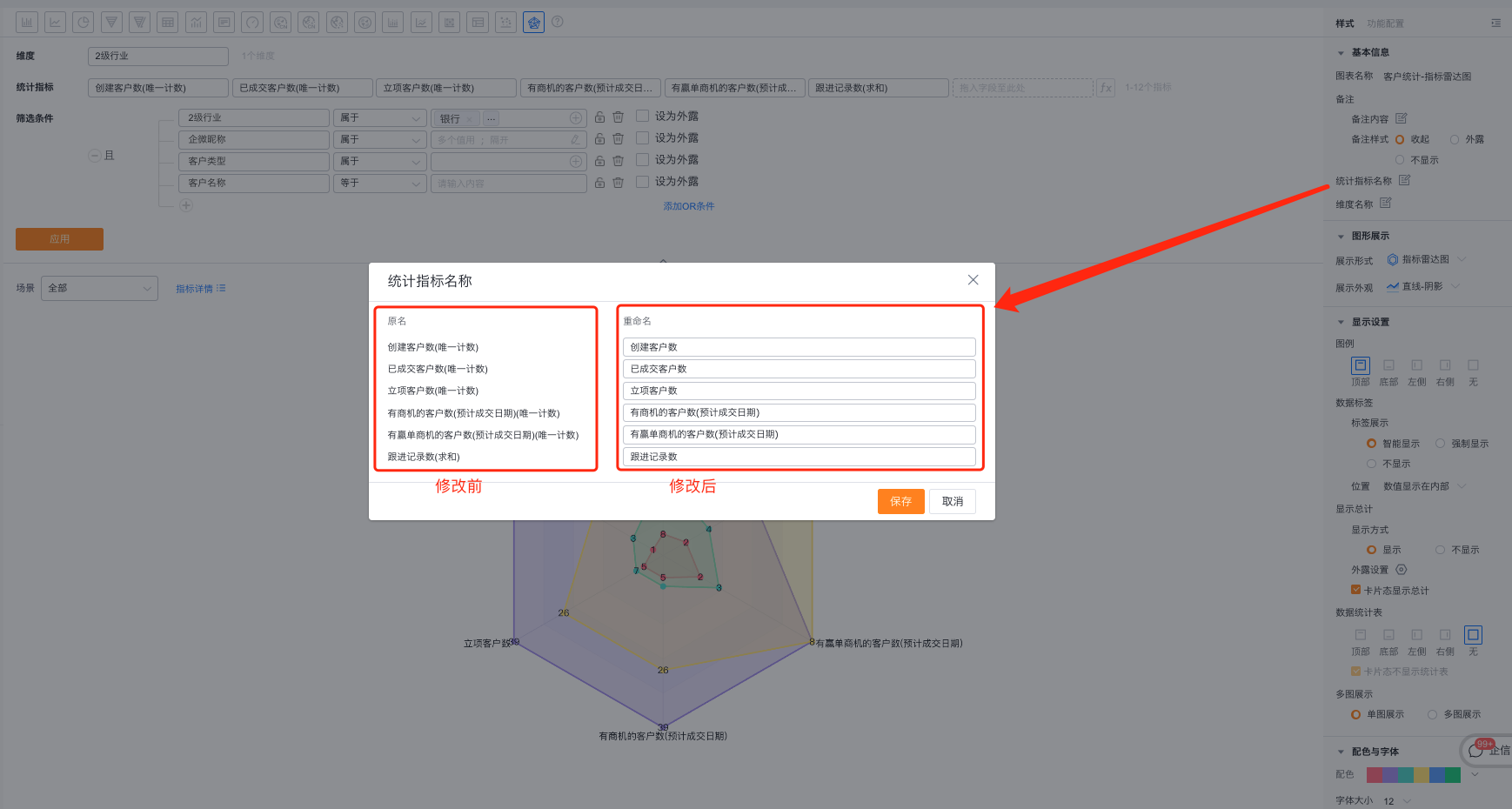

• 统计指标名称：默认按指标名称展示，可自行修改展示内容

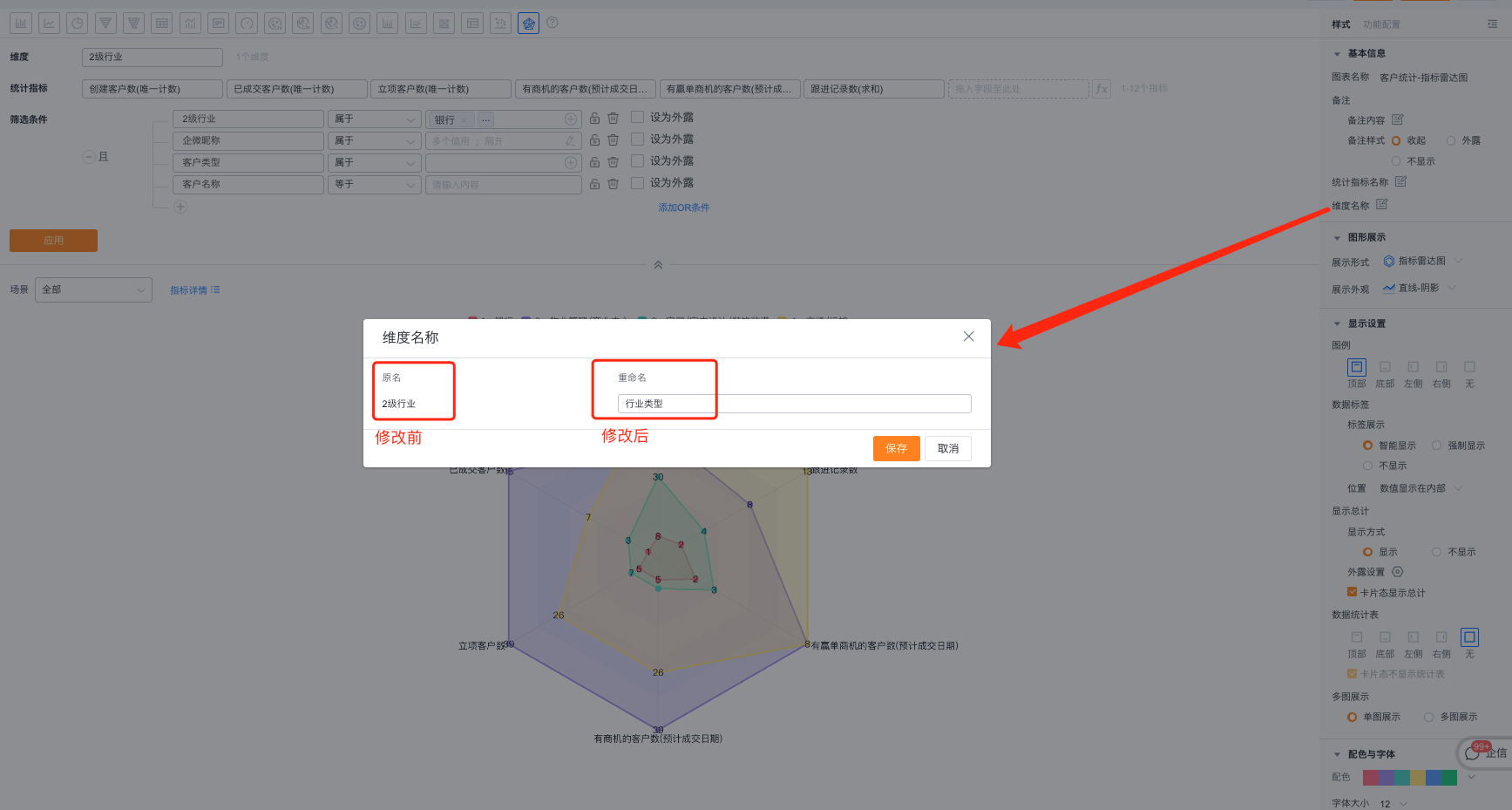

• 维度名称：默认按维度名称展示，可自行修改展示内容

1.2.2.2 图形展示

• 展示形式：默认使用维度雷达图，可自定义切换为指标雷达图
  *维度雷达图：雷达图中的每一条半径代表一个维度值，不同颜色绘制的多边形则代表指标，对应的交点则表示维度对应指标的数值；
  *指标雷达图：雷达图中的每一条半径代表一个指标，不同颜色绘制的多边形则代表维度，对应的交点则表示维度对应指标的数值；

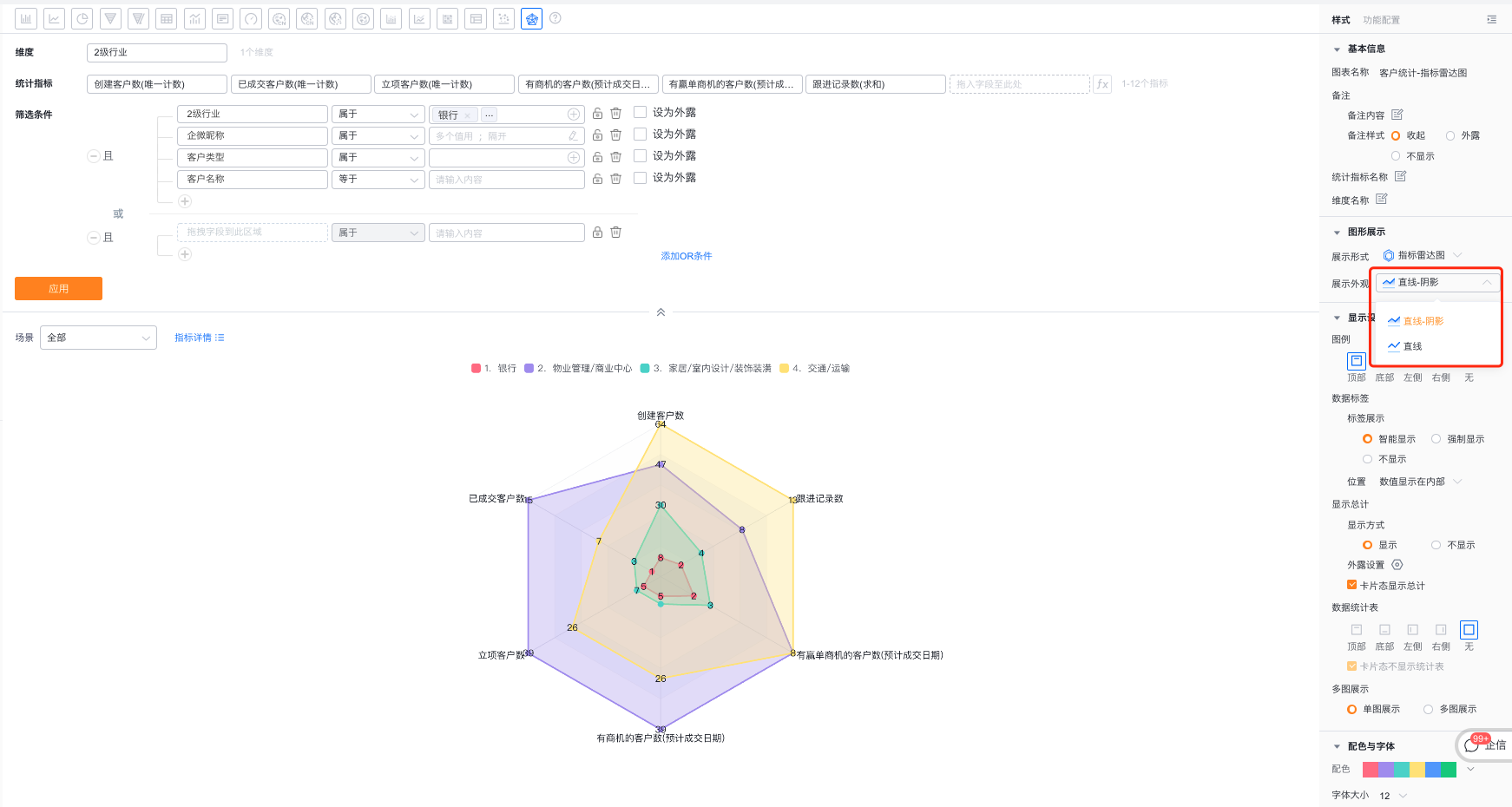

• 展示外观：默认按直线-阴影展示，可自定义切换按直线展示
  *直线-阴影：所有的多边形都会蒙上一层阴影，颜色和图例一致
  *直线：只展示多边形的边框，颜色和图例一致

1.2.2.3 显示设置

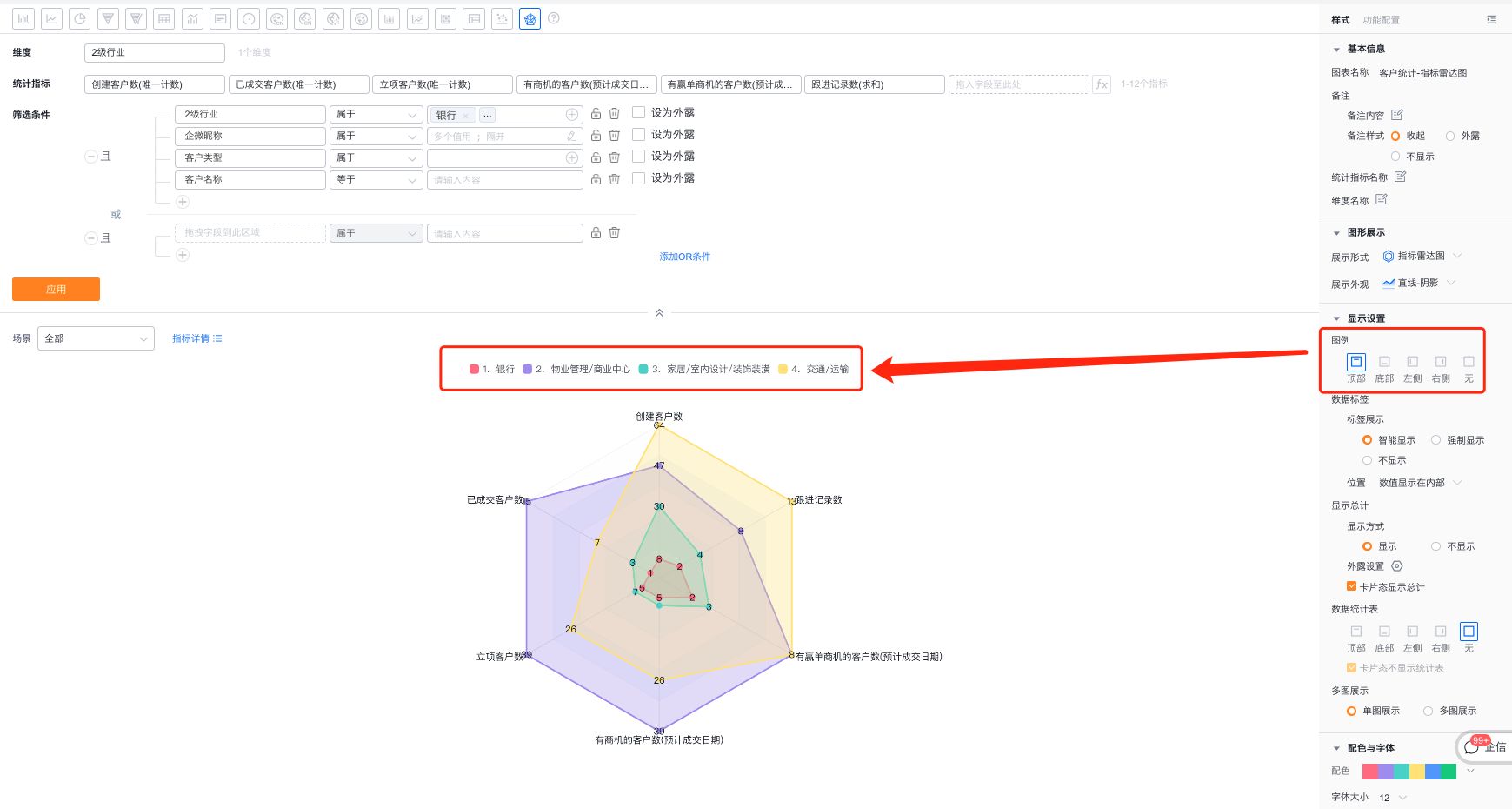

• 图例：默认展示在顶部，可切换为底部、左侧、右侧、无（无的意思就是不显示图例）

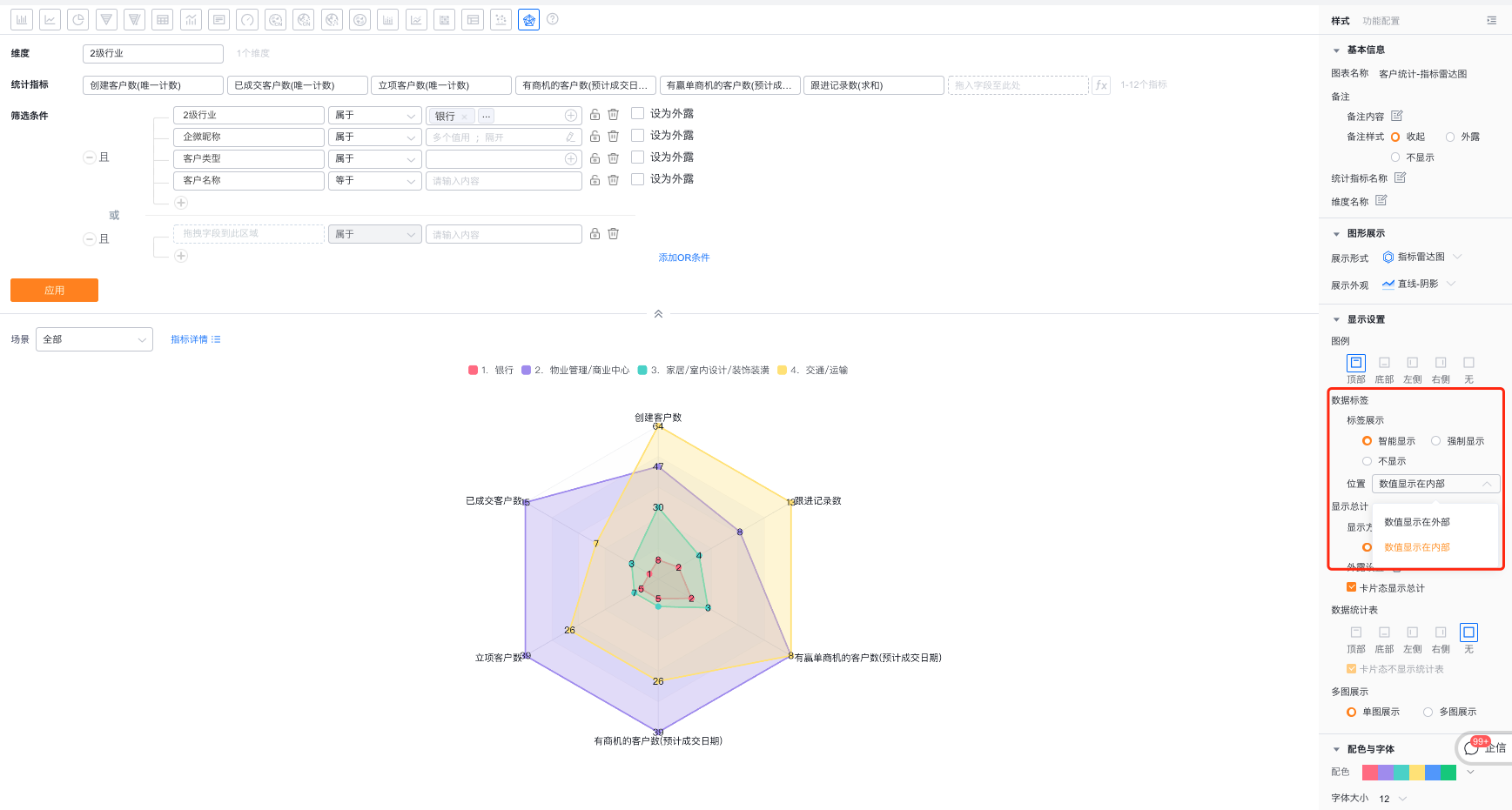

• 数据标签：
  • 标签展示：
    • 智能显示：基于当前展示区域，智能显示数值标签，当不同指标间的数值比较接近时，会自动隐藏某些指标的显示
    • 强制显示：基于当前展示区域，显示所有数值标签，当不同指标间的数值比较接近时，可能会存在堆叠的情况
    • 不显示：不显示数值
  • 位置：
    • 数值显示在外部：基于图表中的数值展示的位置，围绕图上的点，可以设置数值是在点的外部
    • 数值显示在内部：基于图表中的数值展示的位置，围绕图上的点，可以设置数值是在点的内部

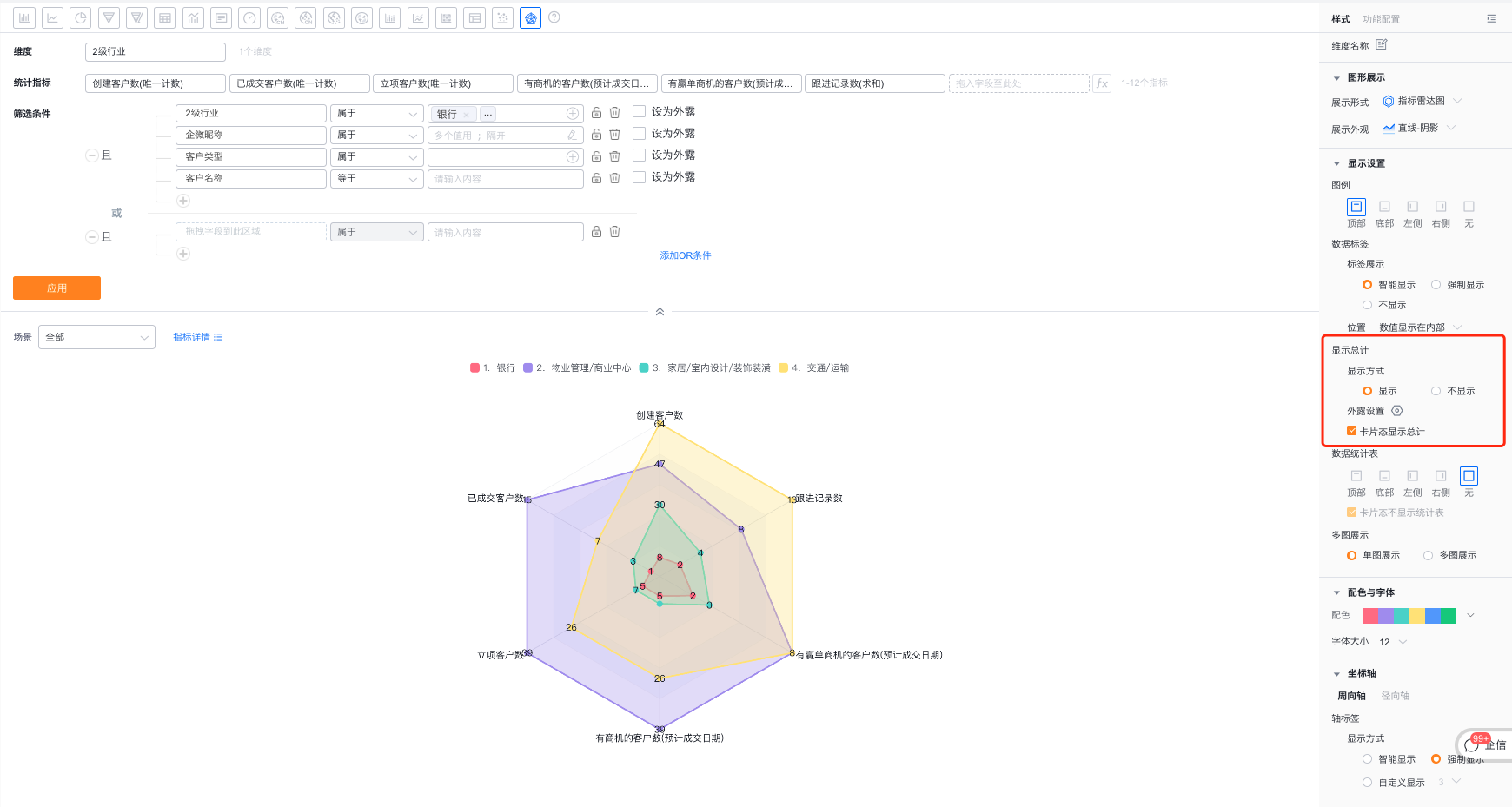

• 显示总计
  • 显示方式：默认是显示，可切换为不显示；显示时，可在编辑态、详情态、卡片态（根据具体配置）展示，不显示时，所有态都不展示
  • 外露设置：两个及两个以上指标时，可设置外露总计内容，默认都不勾选；当显示方式不显示时，此配置项只读不可编辑
  • 卡片态显示总计：默认勾选，可去掉勾选在卡片态不显示总计；当显示方式不显示时，此配置项只读不可编辑

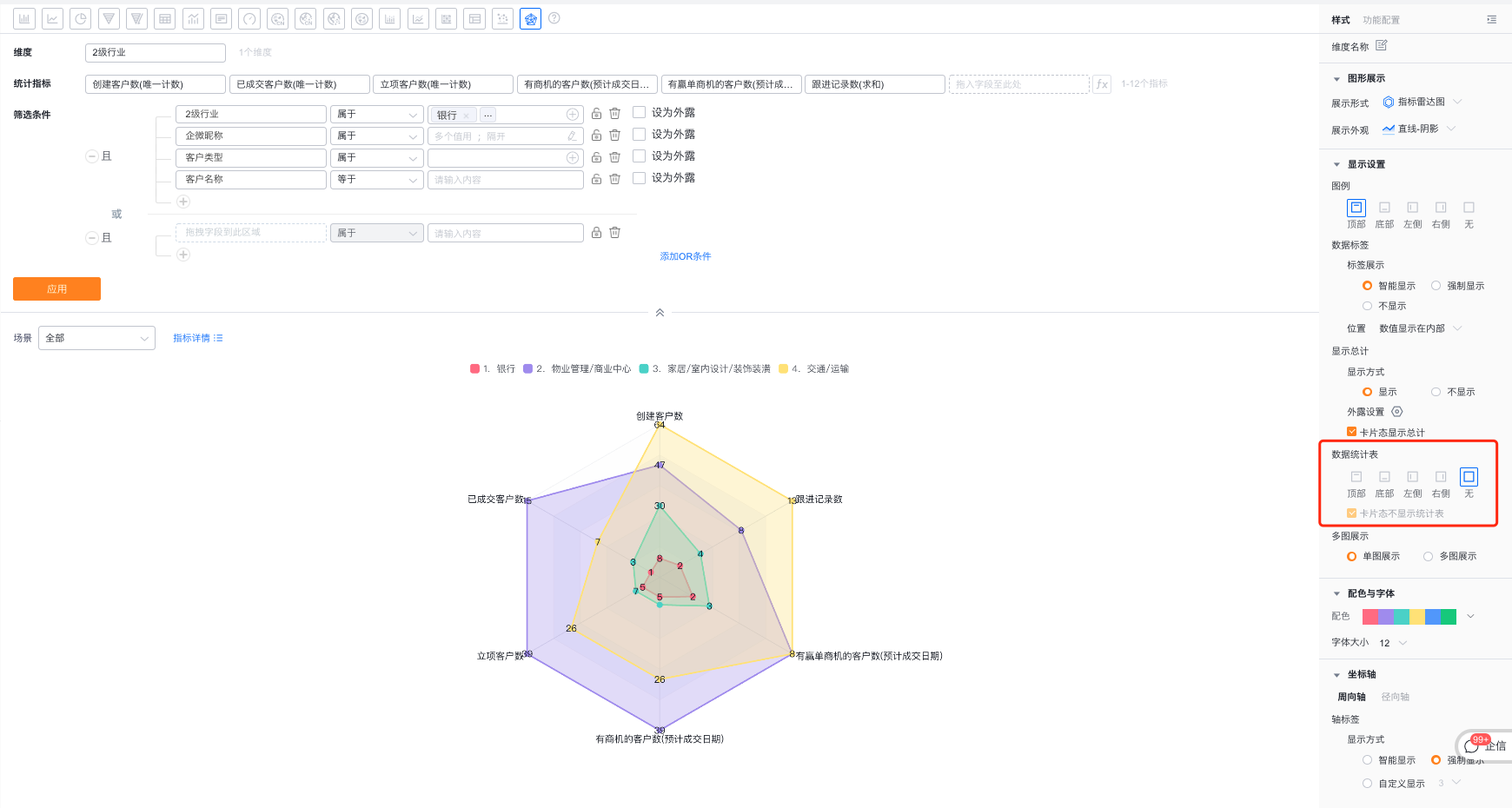

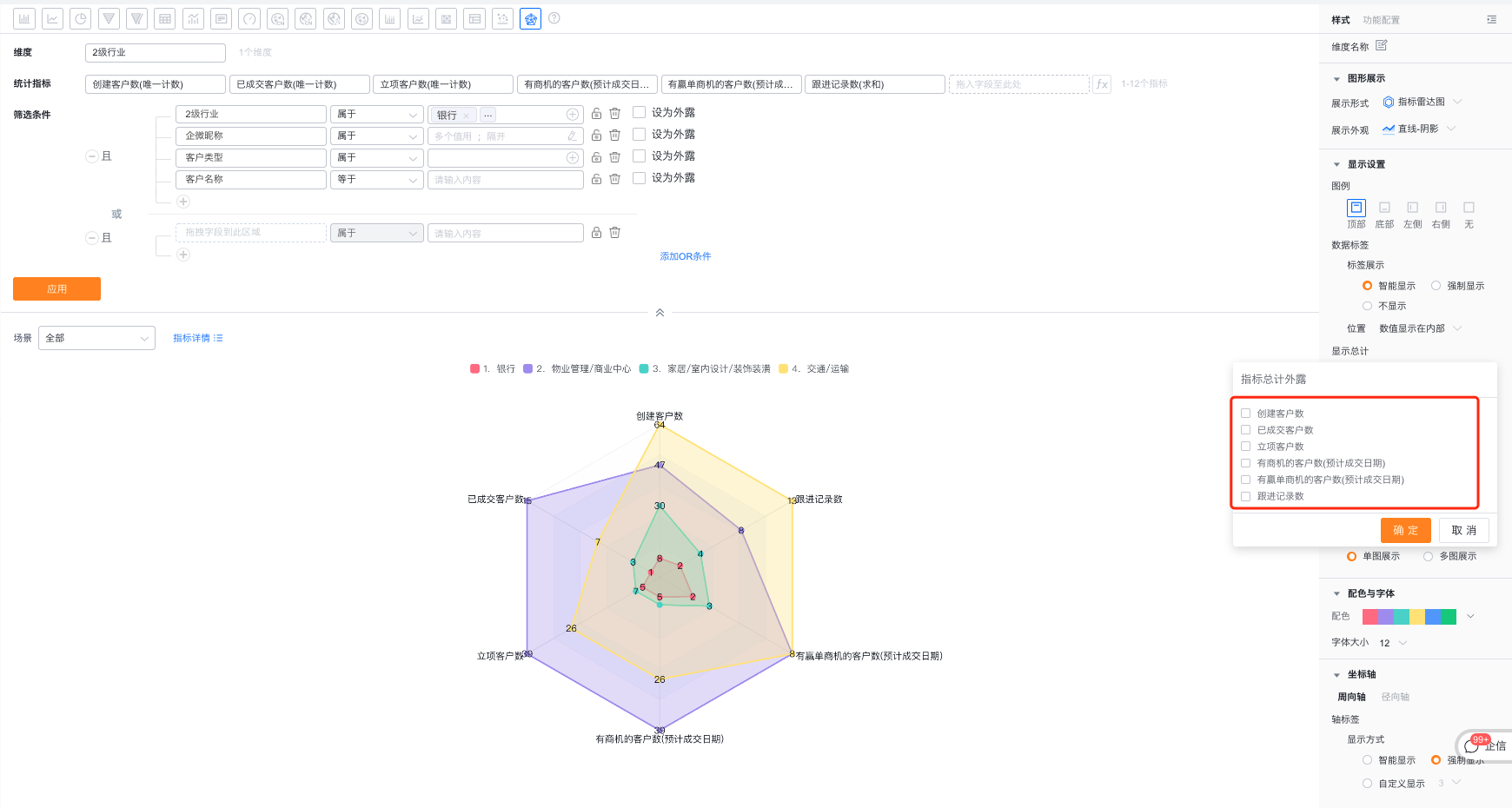

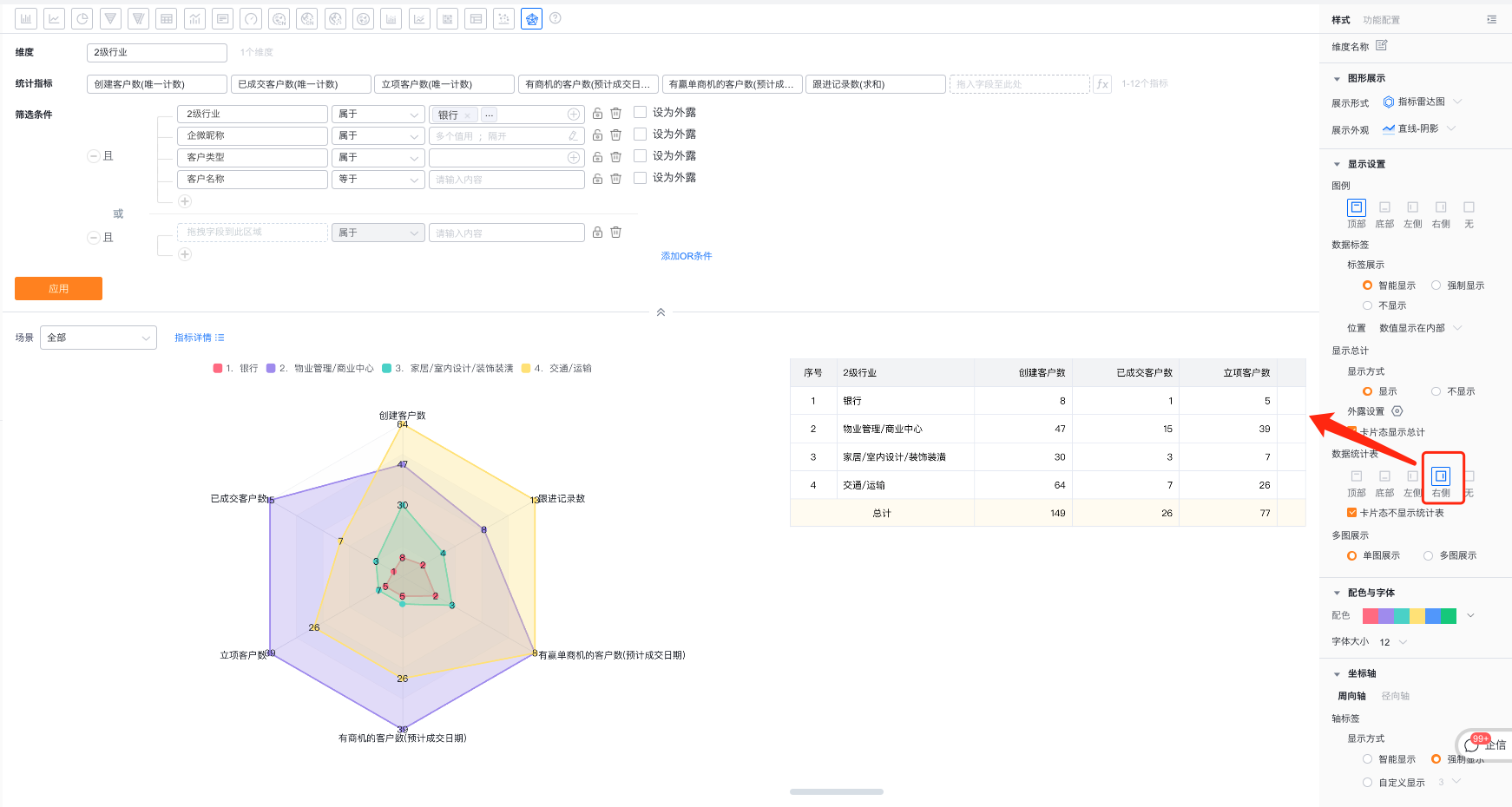

• 数据统计表：可设置是否展示数据统计表及展示位置，默认不展示，可切换为展示在图形的顶部、底部、左侧、右侧
  • 卡片态不显示统计表：在展示数据统计表的基础上可设置此配置，默认勾选

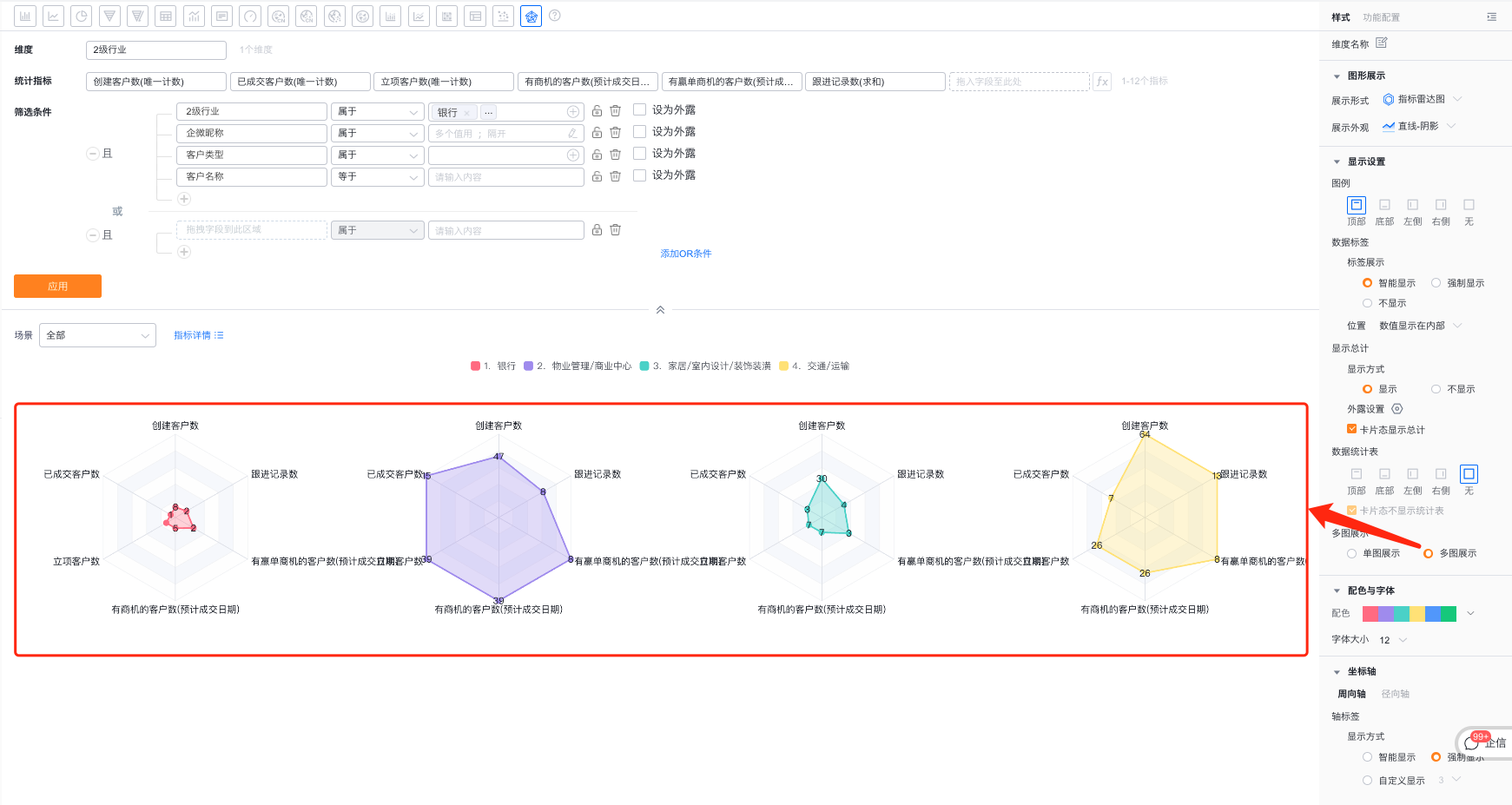

• 多图展示：默认为多图展示，支持切换为单图展示
  • 多图展示：
    • 指标雷达图：指按照维度值将雷达图铺开展示，每一个雷达图仅表示一个维度对应的指标
    • 维度雷达图：指按照指标将雷达图铺开展示，每一恶搞雷达图，仅表示一个指标对应的维度
  • 单图展示：将所有数据集中在一个雷达图中进行展示

1.2.2.4 配色与字体

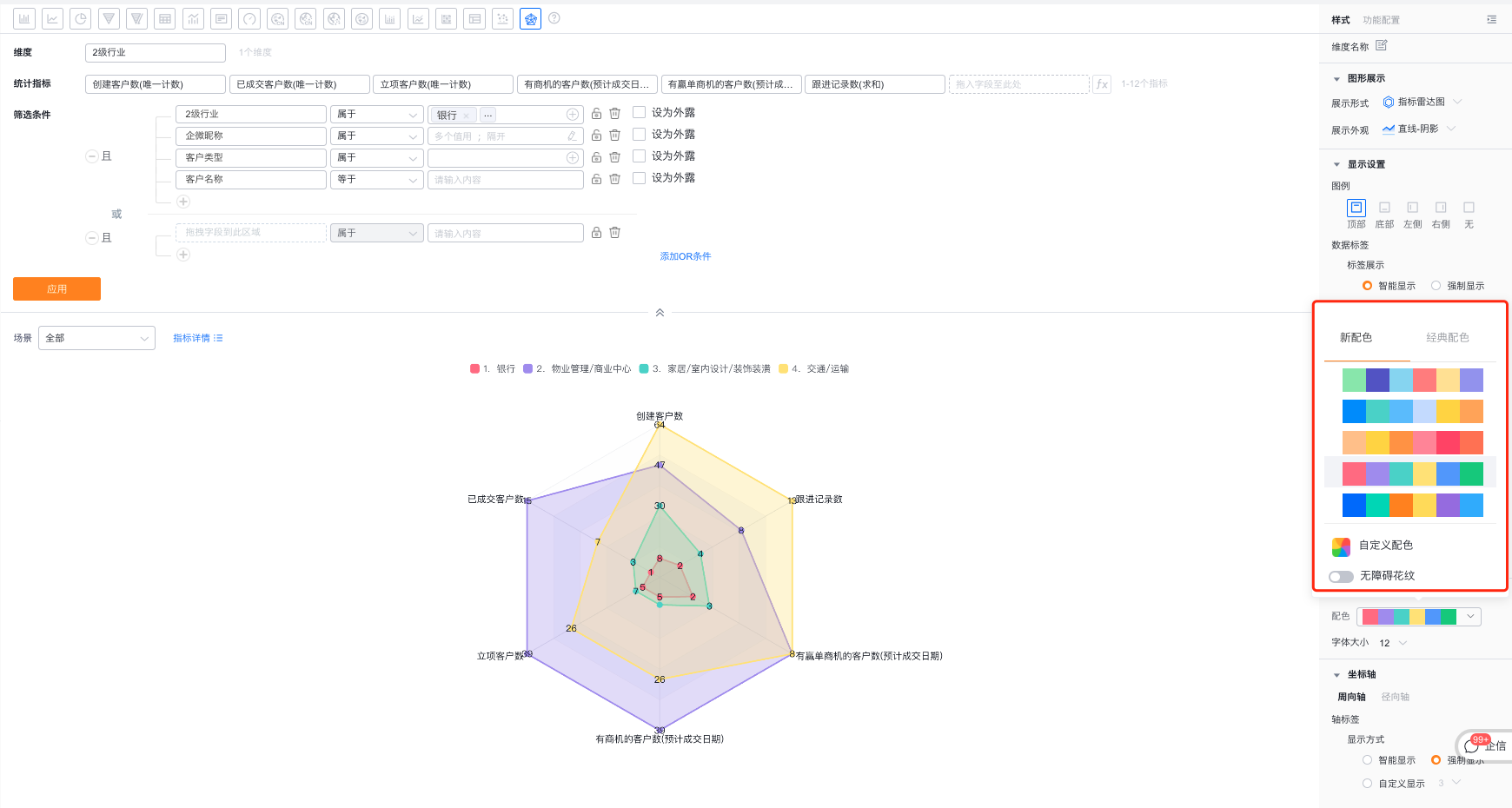

• 配色：系统支持新配色和经典配色两类配色方案，默认显示新配色下的第一套，另外可以开启无障碍花纹设置
  • 新配色：支持基于某套配色方案再自定义配色
  • 经典配色：不支持自定义配色

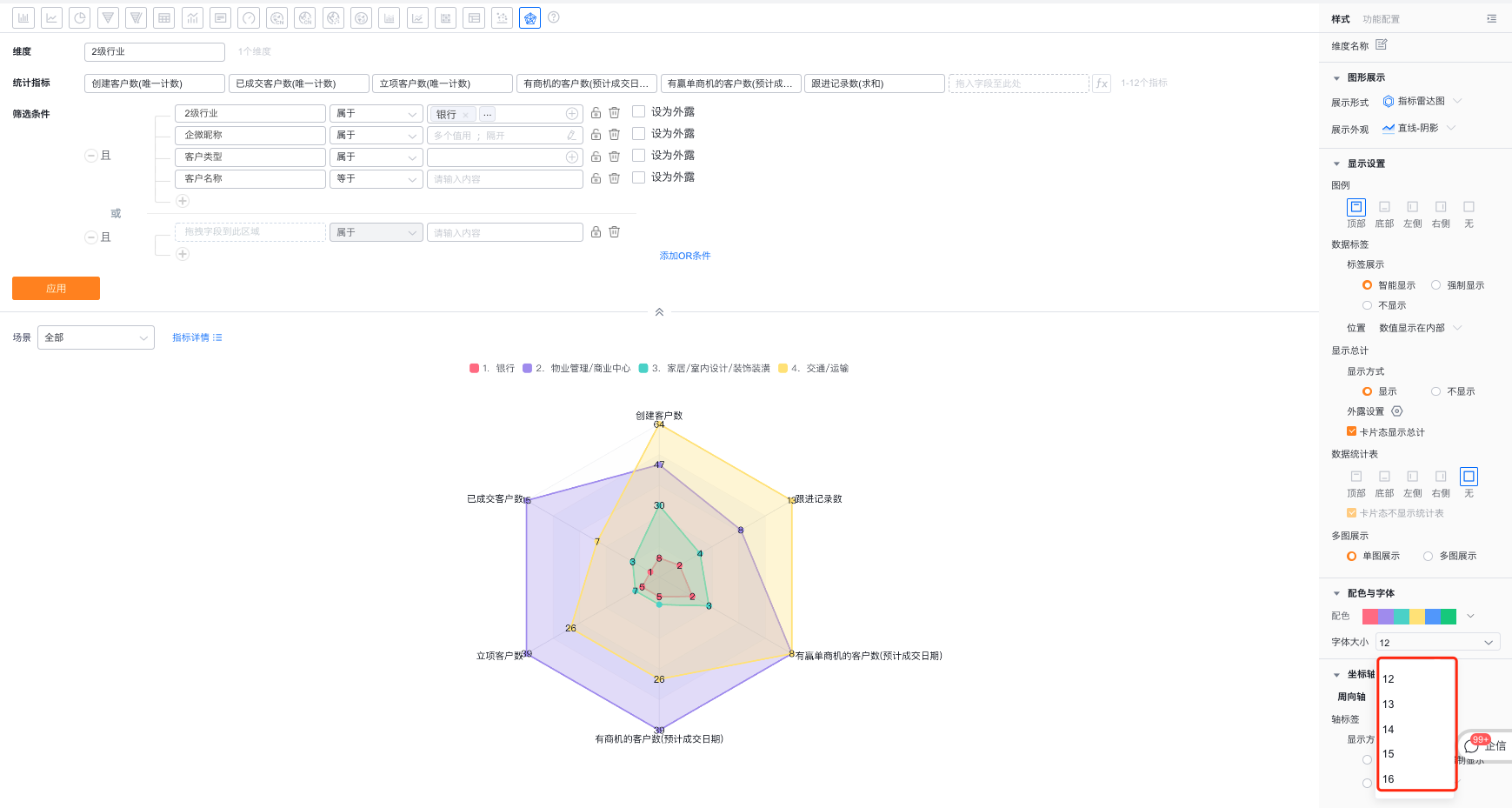

• 字体大小：系统支持用户在预设的字号中自定义字体的大小

• 坐标轴

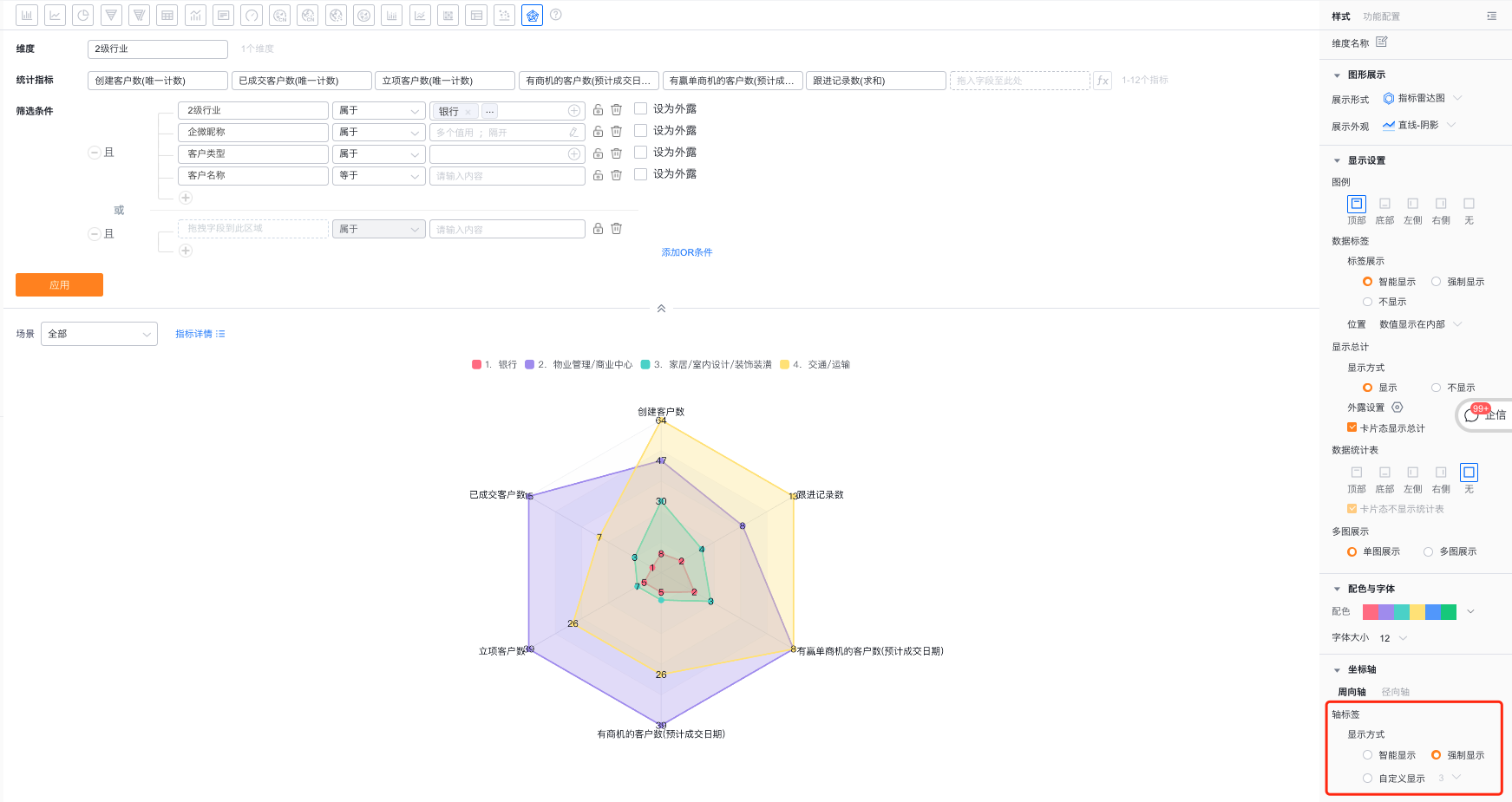

  • 周向轴：支持用户自定义设置轴标签的显示方式，包括智能显示、强制显示、自定义显示
    • 智能显示：基于当前维度的展示区域，智能显示维度值字数，超过可展示区域后显示...
    • 强制显示：显示全部维度值，当存在维度值都比较长的情况时，可能存在重叠情况
    • 自定义显示：默认显示3个字符，最多支持显示12个字符
  • 径向轴：

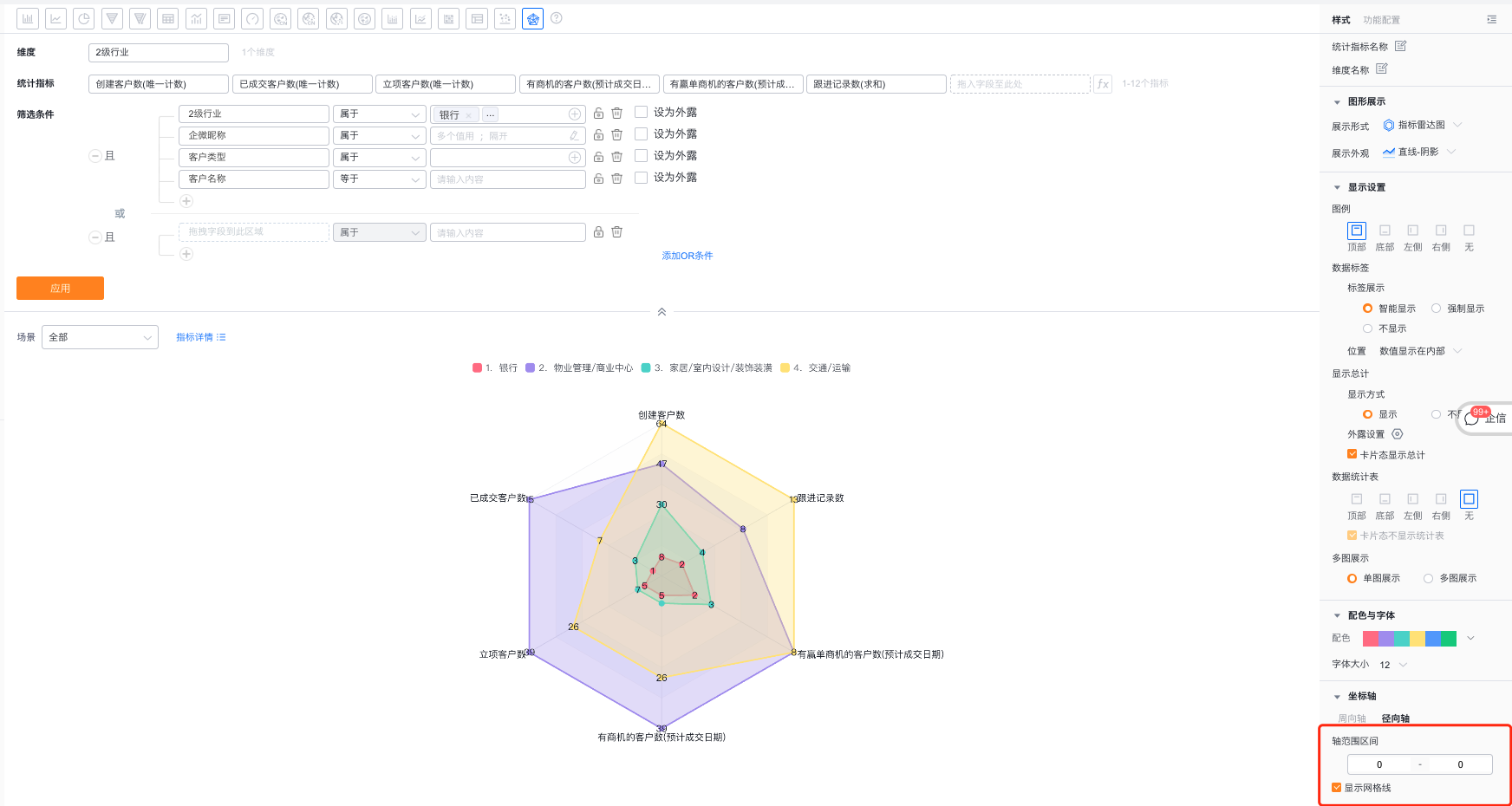

    • 轴范围区间：支持用户自定义调整径向轴的轴范围最大最小值，默认是按照指标的最大最小值设置的
    • 显示网格线：支持用户配置是否显示网格线

1.2.3 功能配置

1.2.3.1 高级配置

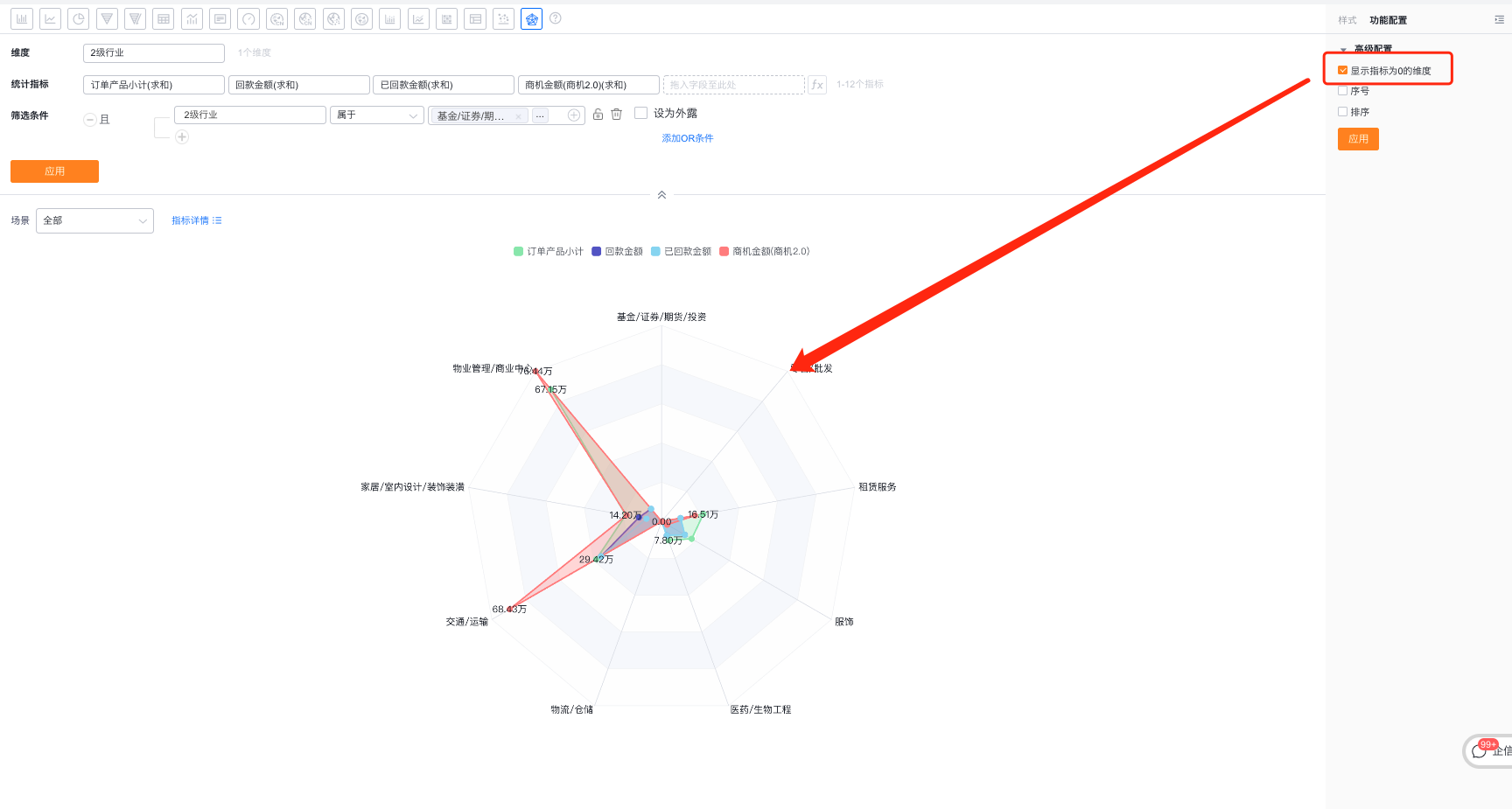

• 显示指标为0的维度：默认不勾选，可勾选后展示指标为0的维度

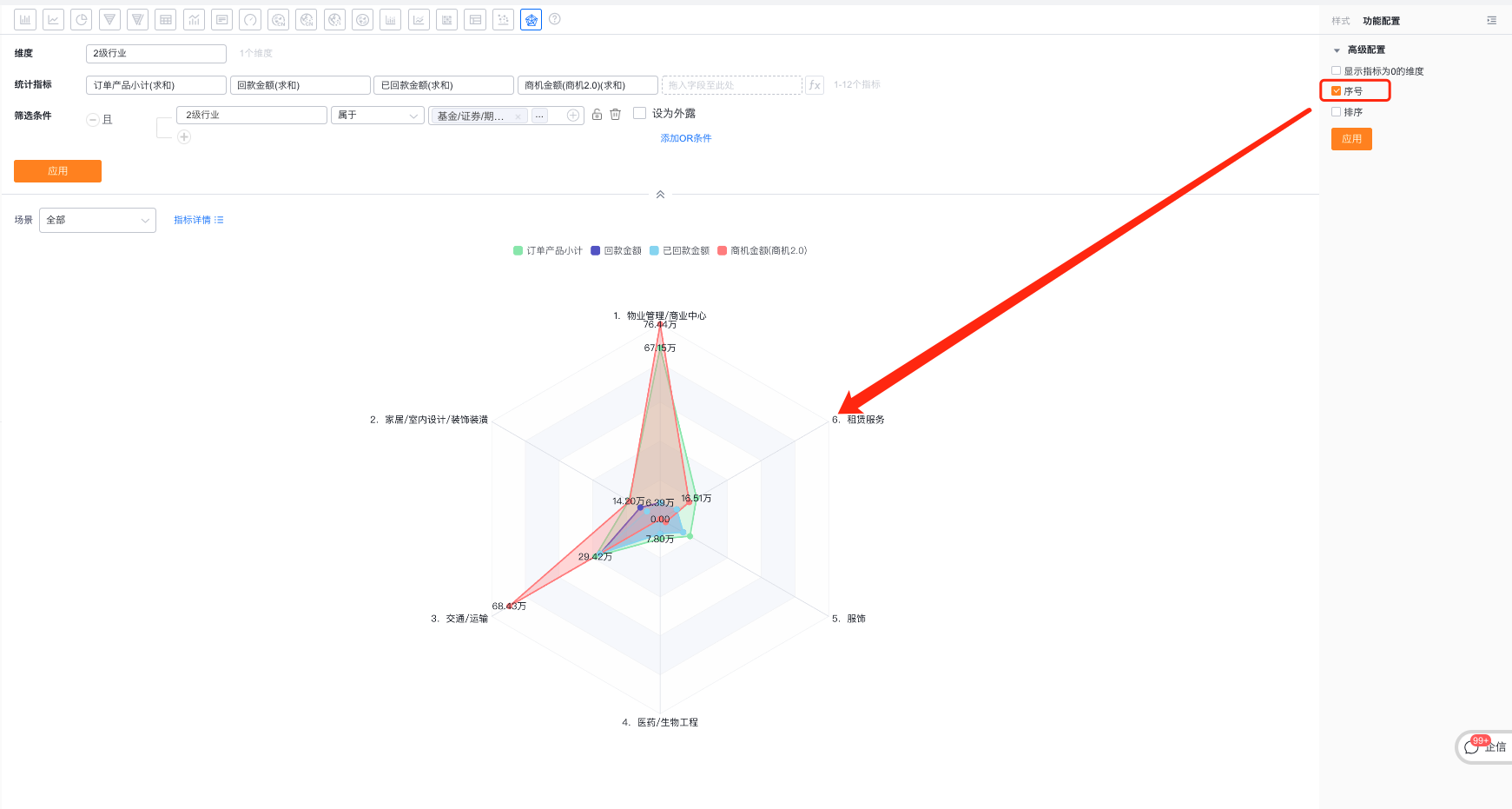

• 序号：默认不勾选，勾选后可展示序号

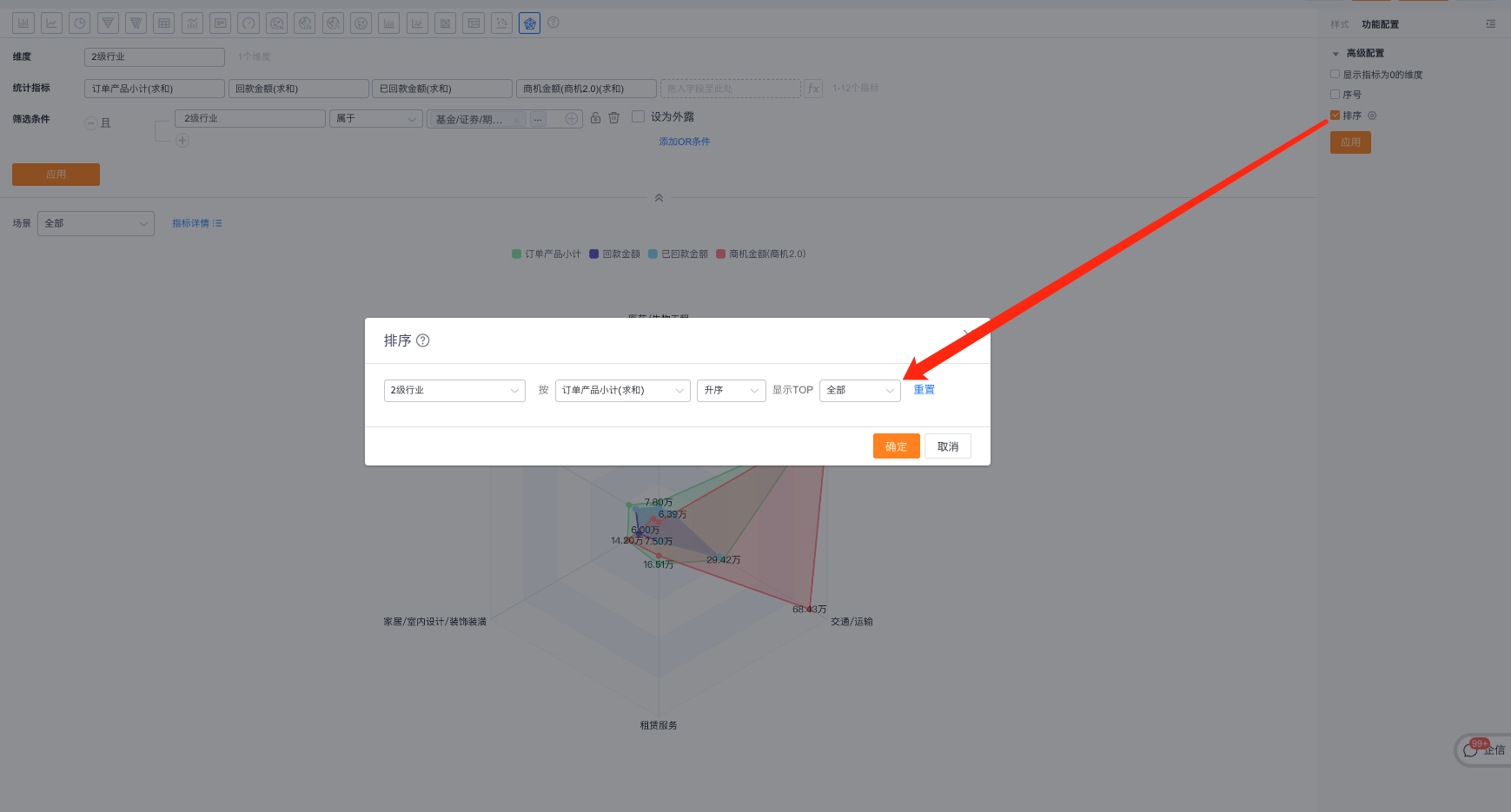

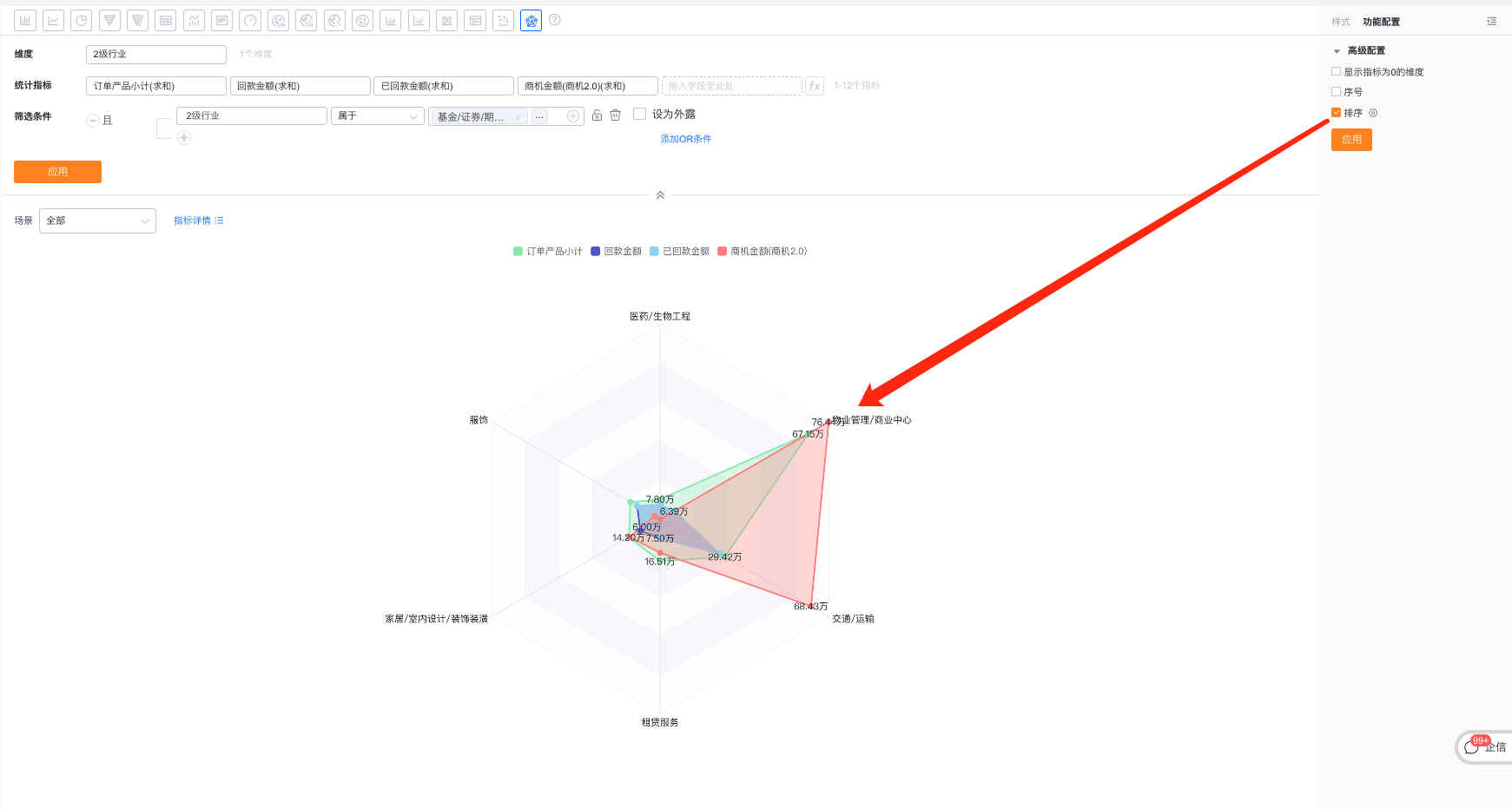

• 排序：默认不勾选，勾选后可设置维度基于本身的排序及TopN或者维度基于某个指标的排序及TopN，TopN可以选择预置的，也可手动输入具体数值
• 当维度时枚举值或者部门字段时，支持自定义排序

1.2.4 样式（移动端）

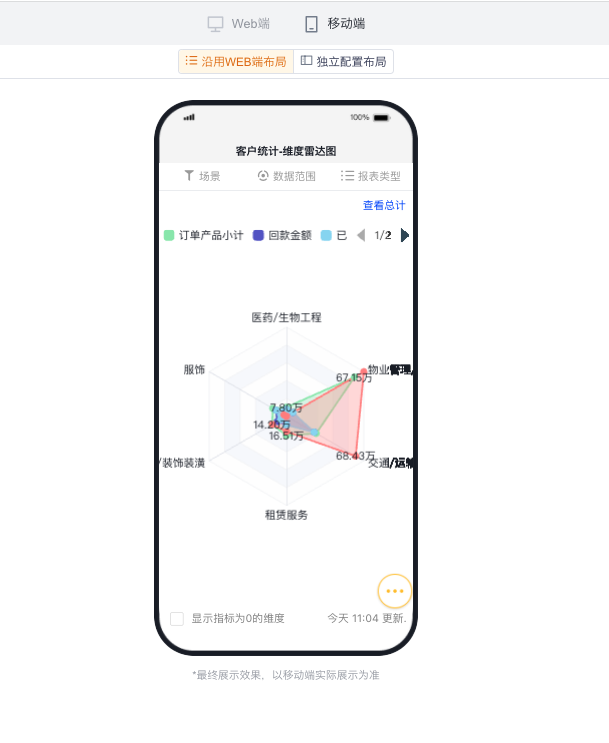

1.2.4.1 沿用WEB端布局

• 跟随WEB端布局回显，不可单独设置

1.2.4.2 独立配置布局

• 默认按WEB端对应配置项选中的内容回显，可进一步调整成更适合移动端展示的效果
  • 配置项内容及可选项比WEB端少，移动端不可单独设置的配置项默认走WEB端的配置，可设置的配置项的展示效果及逻辑同WEB端
