堆叠折线图

堆叠折线图

1.1 应用场景

堆叠折线图可以展示第一维度下每个第二维度在一定数据范围内的数据变化趋势。例如,堆叠折线图可以对比不同行业客户不同客户级别下的客户数等

1.2 图表配置

1.2.1 坐标轴数据

  • 维度:2个维度
  • 指标:1个指标

1.2.2 样式(Web端)

1.2.2.1 基本信息
  • 图表名称:新建时默认为分析主题名称,可根据图表配置修改为自定义图表名称
  • 备注:
    • 备注内容:基于当前图表可以设置备注信息,以便查看者更好的了解图表所表达的内容
    • 备注样式:
      • 收起:以图标的形式显示在图表详情态和卡片态的标题后面,鼠标悬浮到图标上时显示备注内容
      • 外露:直接以文字的形式显示在图表详情态和卡片态的标题后面
      • 不显示:图表详情态和卡片态都不展示
* 添加备注内容
* 备注收起样式效果
* 备注外露样式效果
* 备注不展示样式效果
  • 统计指标名称:默认按指标名称展示,可自行修改展示内容
  • 维度名称:默认按维度名称展示,可自行修改展示内容

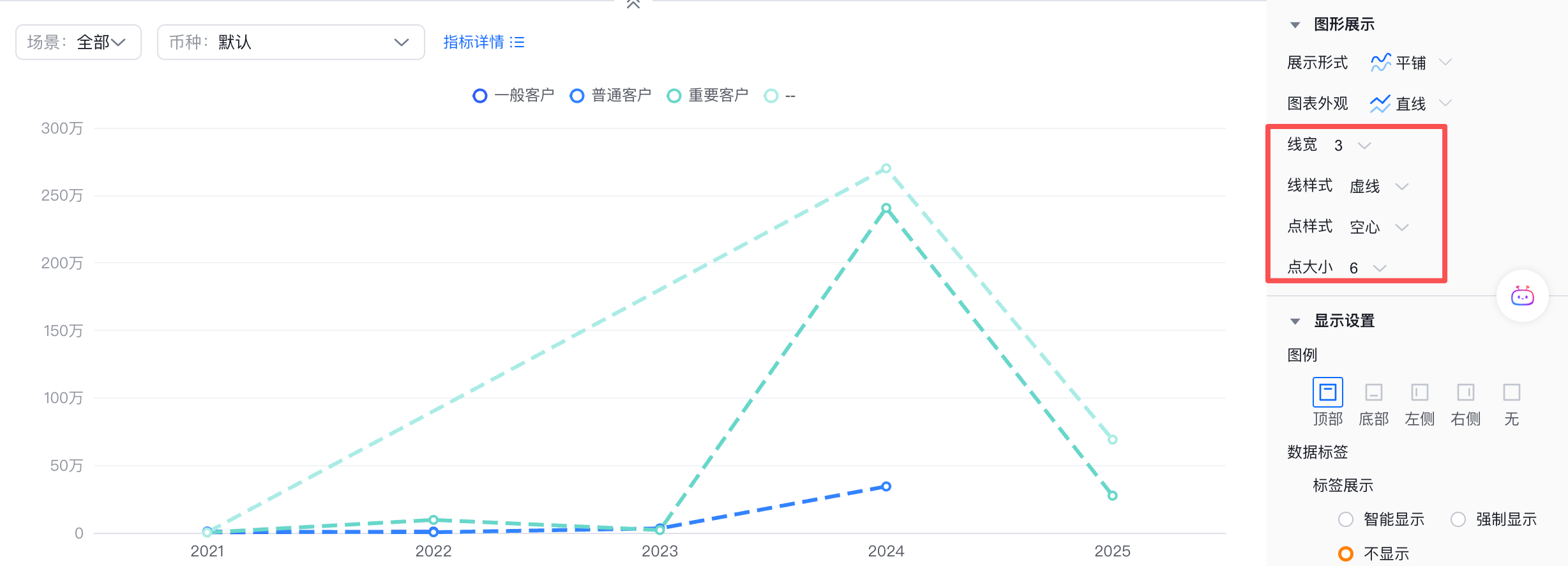

1.2.2.2 图形展示
  • 展示形式:默认平铺展示,可调整为堆叠或者比例堆叠
    • 平铺:所有指标平铺展示,一个指标是一条线,都从X轴0点开始
    • 堆叠:所有折线堆叠在一起展示
    • 比例堆叠:图形整体高度是一样的,根据每个指标的数据大小,转换成百分比展示各区域
* 平铺展示效果
* 堆叠展示效果
* 比例堆叠展示效果
  • 图表外观:默认直线,可切换为曲线
* 图表外观设置及直线展示效果
* 曲线展示效果
1.2.2.3 显示设置
  • 图例:默认展示在顶部,可切换为底部、左侧、右侧、无(无的意思就是不显示图例)
* 图例在顶部展示效果
* 图例在底部展示效果
* 图例在左侧展示效果
* 图例在右侧展示效果
* 不显示图例效果
  • 数据标签:
    • 标签展示:
      • 智能显示:基于当前展示区域,智能显示数值标签,当不同指标间的数值比较接近时,会自动隐藏某些指标的显示
      • 强制显示:基于当前展示区域,显示所有数值标签,当不同指标间的数值比较接近时,可能会存在堆叠的情况
      • 不显示:不显示数值
* 数据标签智能显示效果
* 数据标签强制显示效果
* 数据标签不显示效果
  • 显示总计:
    • 显示方式:默认是显示,可切换为不显示;显示时,可在编辑态、详情态、卡片态(根据具体配置)展示,不显示时,所有态都不展示
    • 卡片态显示总计:默认勾选,可去掉勾选在卡片态不显示总计;当显示方式不显示时,此配置项只读不可编辑
* 显示总计效果
* 不显示总计效果
  • 数据统计表:可设置是否展示数据统计表及展示位置,默认不展示,可切换为展示在图形的顶部、底部、左侧、右侧
    • 卡片态不显示统计表:在展示数据统计表的基础上可设置此配置,默认勾选
  • 缩略轴:默认为智能适配,可切换为显示或者不显示
    • 智能适配:根据当前图形展示区域的大小智能判断可展示的维度值多少,超过可展示的数量后,出现缩略轴,没有超过可展示的数量时,没有缩略轴
    • 显示:不管屏幕大小及维度值多少,都展示缩略轴
    • 不显示:不管屏幕大小及维度值多少,都不展示缩略轴
* 显示缩略轴及智能显示有缩略轴时展示效果
* 不显示缩略轴时展示效果
1.2.2.4 配色与字体
  • 配色:系统支持新配色和经典配色两类配色方案,默认显示新配色下的第一套,另外可以开启无障碍花纹设置(展示形式为平铺时,没有无障碍花纹效果)
    • 新配色:支持基于某套配色方案再自定义配色
    • 经典配色:不支持自定义配色
  • 字体大小:默认为12,可切换成13、14、15、16显示
1.2.2.5 坐标轴
  • X轴
    • 显示标题:默认不勾选,勾选后回显维度字段名称,可自己调整
      • 标题:显示标题不勾选时为只读,勾选后可进行修改
  • 轴标签
    • 显示方式:
      • 智能显示:基于当前维度的展示区域,智能显示维度值字数,超过可展示区域后显示...
      • 强制显示:显示全部维度值,当存在维度值都比较长的情况时,可能存在重叠情况
      • 自定义显示:默认显示3个字符,最多支持显示12个字符
  • 标签角度:默认水平显示,可切换为右45°、左45°、垂直、正垂直
  • Y轴
    • 显示标题:默认不勾选,勾选后默认回显第一个指标的名称,可自己调整
      • 标题:显示标题不勾选时为只读,勾选后可进行修改
  • 轴标签:默认勾选标签,可取消勾选
    • 标签角度:勾选轴标签的基础上,可进一步设置标签角度,默认水平,可切换为左45°或者垂直(显示效果同X轴标签角度显示效果)
  • 显示网格线:默认勾选,可取消勾选

1.2.3 功能配置

1.2.3.1 高级配置
  • 显示指标为0的维度:默认不勾选,可勾选后展示指标为0的维度
* 不勾选展示指标为0的维度展示效果
* 勾选展示指标为0的维度展示效果
  • 排序:默认不勾选,勾选后可设置维度基于本身的排序及TopN或者维度基于某个指标的排序及TopN,TopN可以选择预置的,也可手动输入具体数值
  • 当维度时枚举值或者部门字段时,支持自定义排序

1.2.4 样式(移动端)

1.2.4.1 沿用WEB端布局
  • 跟随WEB端布局回显,不可单独设置
1.2.4.2 独立配置布局
  • 默认按WEB端对应配置项选中的内容回显,可进一步调整成更适合移动端展示的效果
    • 配置项内容及可选项比WEB端少,移动端不可单独设置的配置项默认走WEB端的配置,可设置的配置项的展示效果及逻辑同WEB端
