柱形图

柱形图

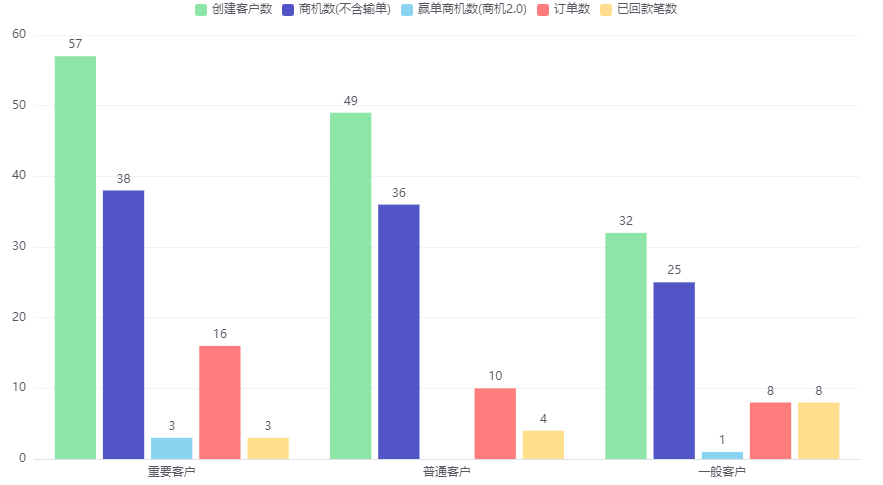

1.1 应用场景

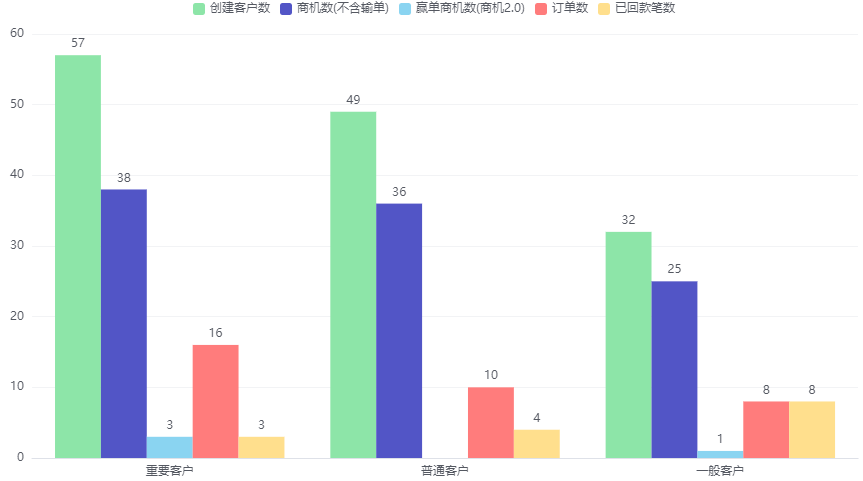

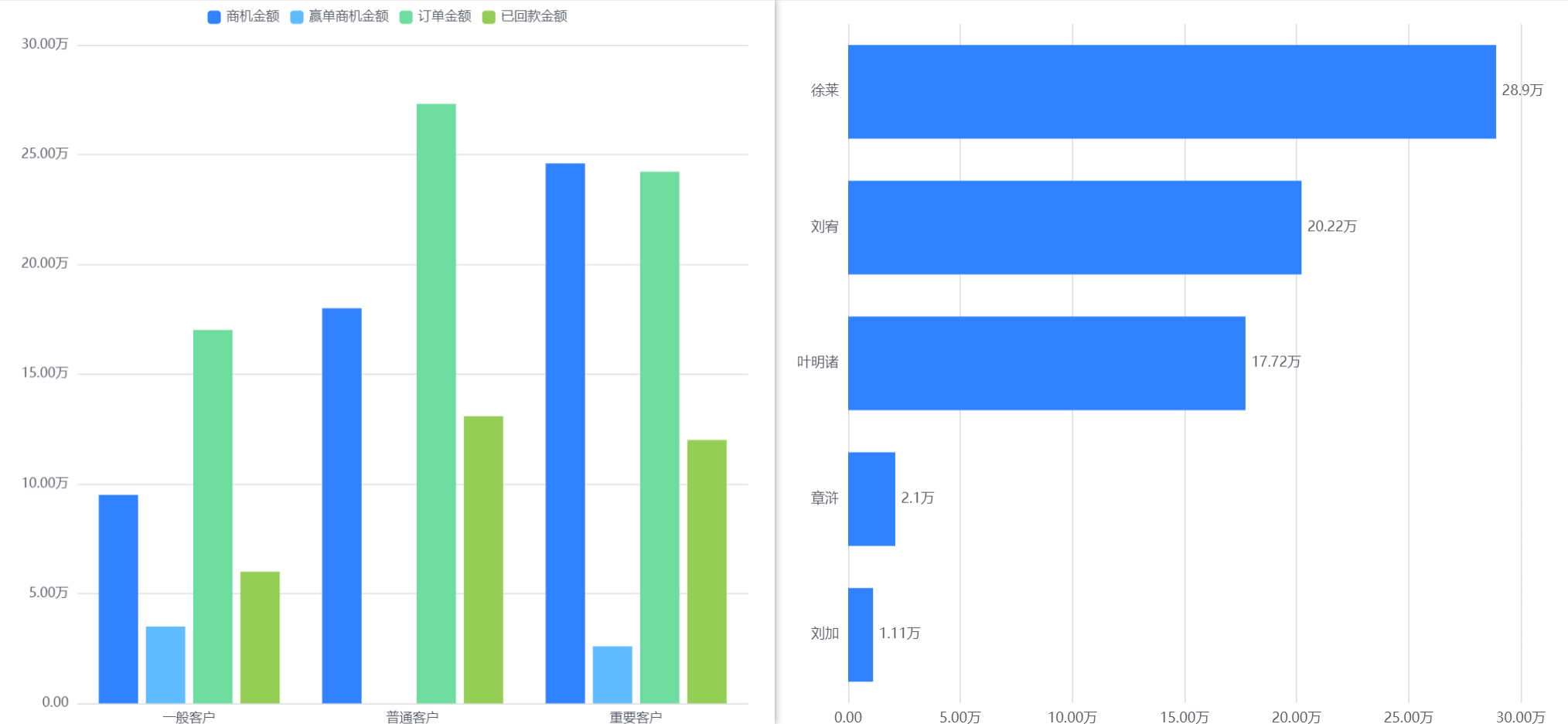

柱形图可以展示每个维度在一定数据范围内的变化或者对比情况。例如，柱形图可以对比不同客户级别的销售订单情况、各部门年度销售订单情况排行等

1.2 图表配置

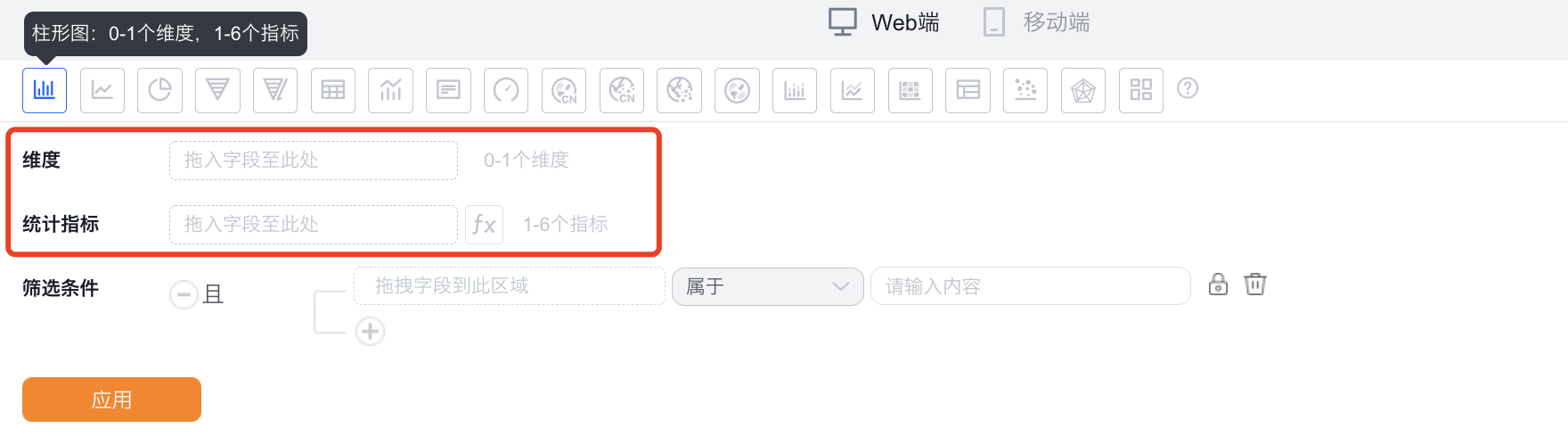

1.2.1 坐标轴数据

• 维度：1个维度
• 指标：1-6个指标

1.2.2 样式（Web端）

1.2.2.1 基本信息

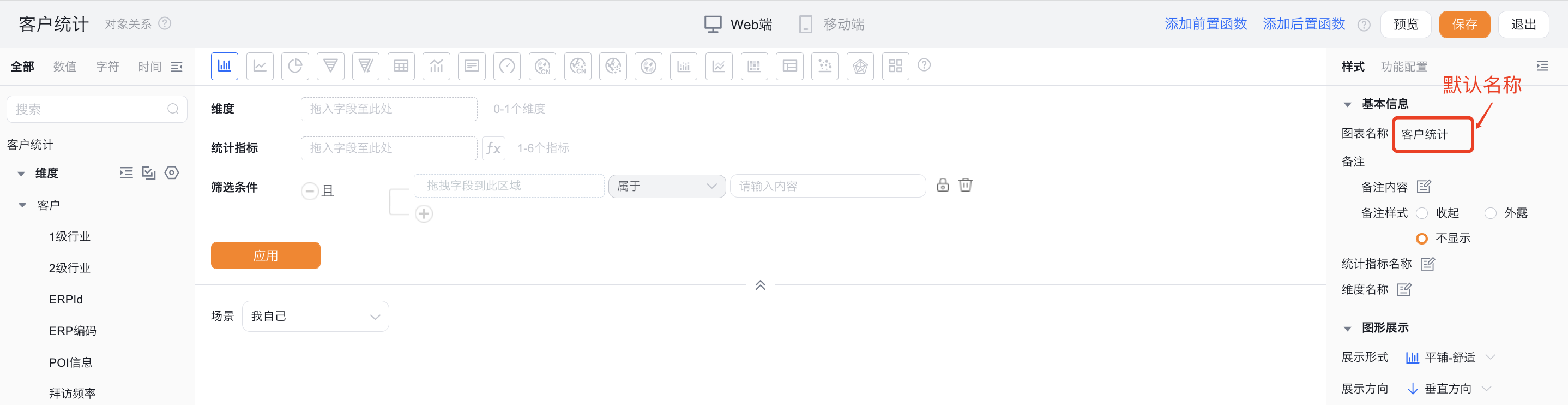

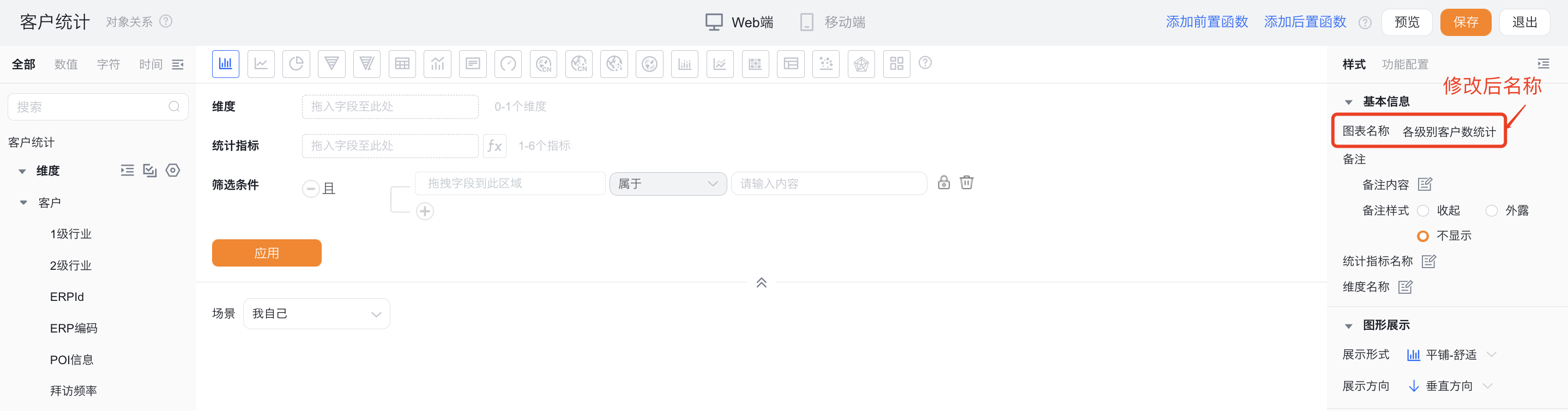

• 图表名称：新建时默认为分析主题名称，可根据图表配置修改为自定义图表名称

• 备注：

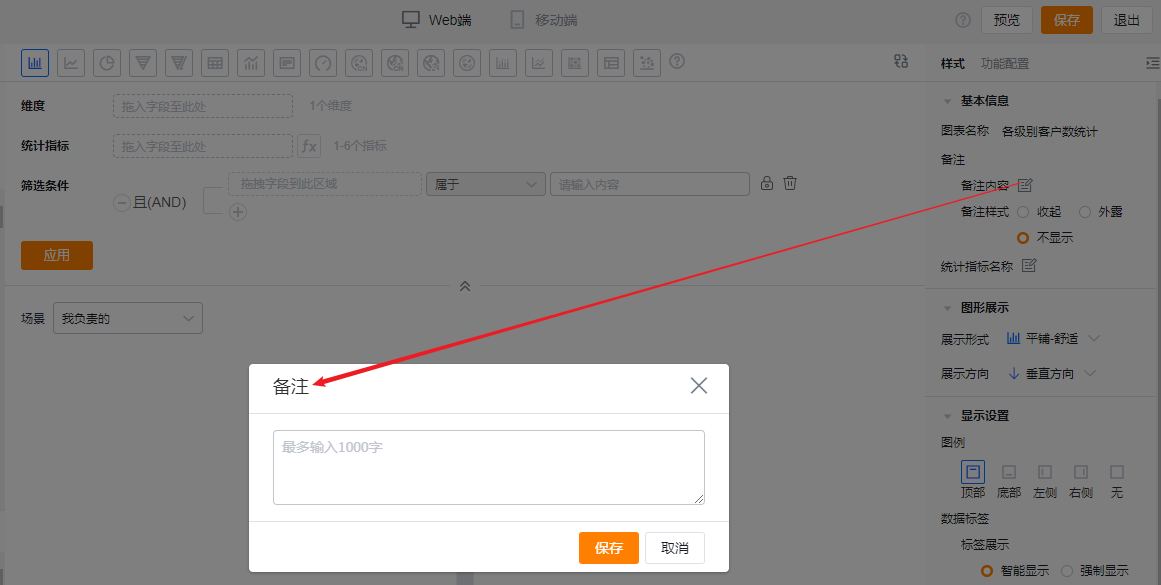

  • 备注内容：基于当前图表可以设置备注信息，以便查看者更好的了解图表所表达的内容
  • 备注样式：

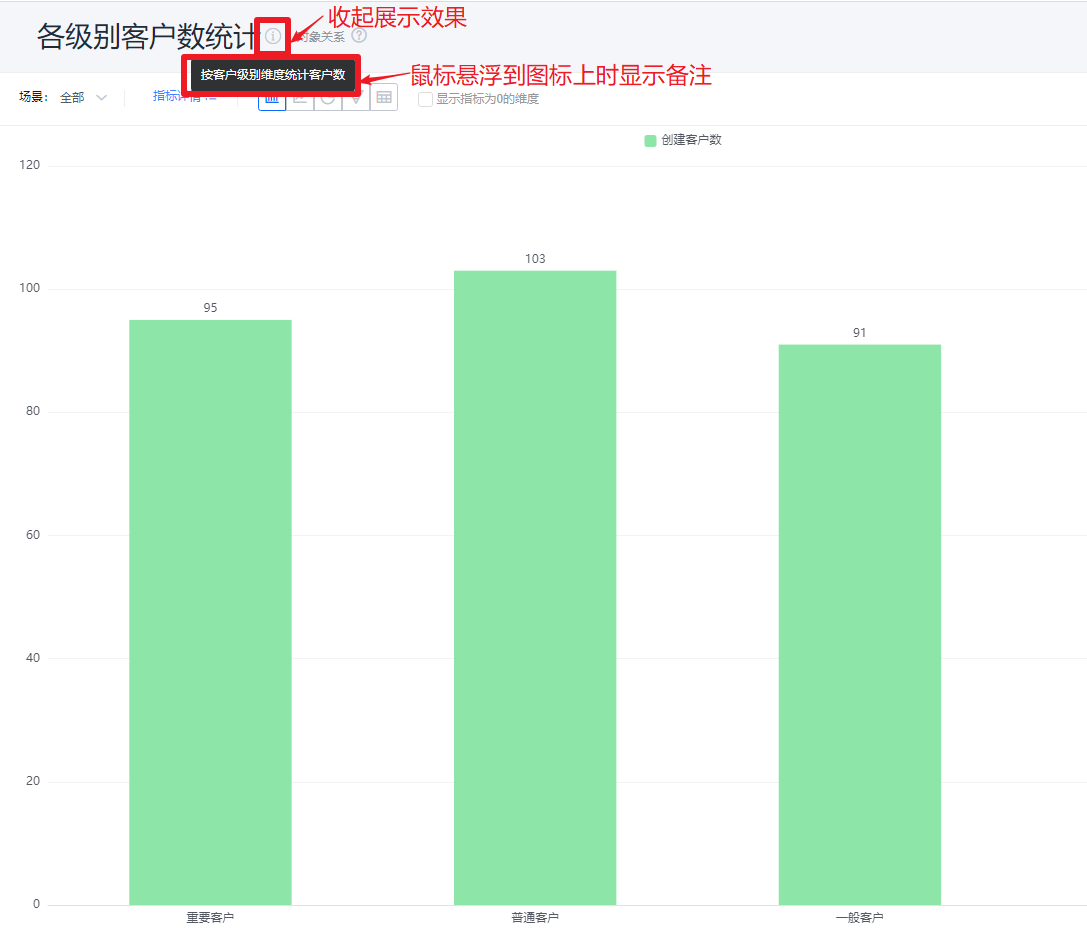

    • 收起：以图标的形式显示在图表详情态和卡片态的标题后面，鼠标悬浮到图标上时显示备注内容

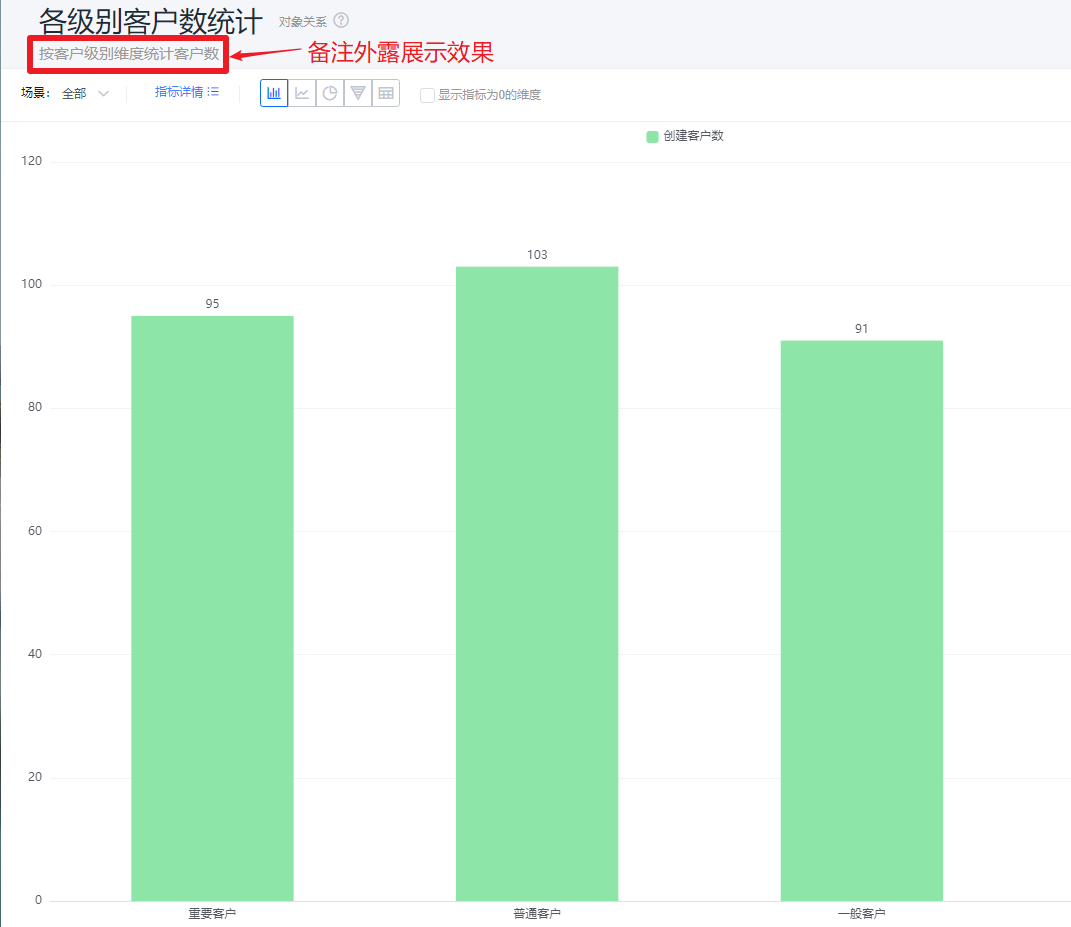

    • 外露：直接以文字的形式显示在图表详情态和卡片态的标题后面

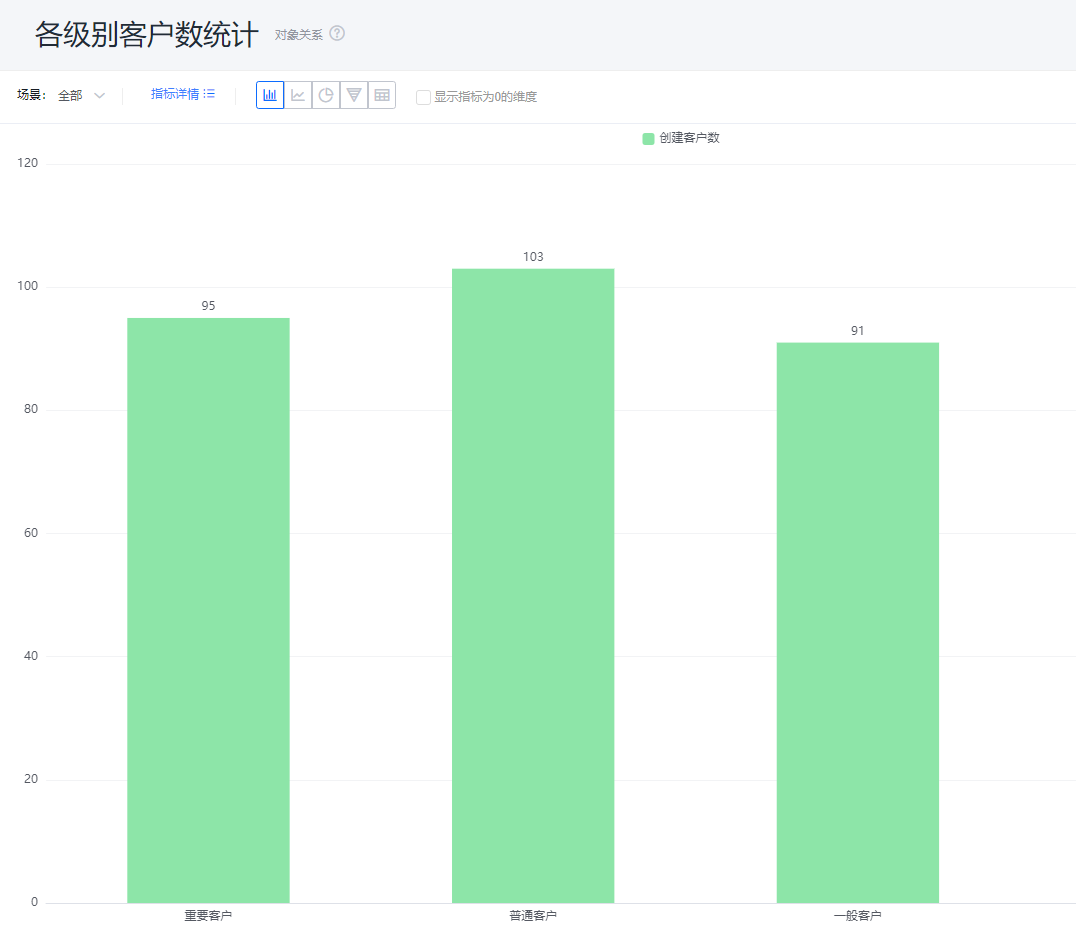

    • 不显示：图表详情态和卡片态都不展示

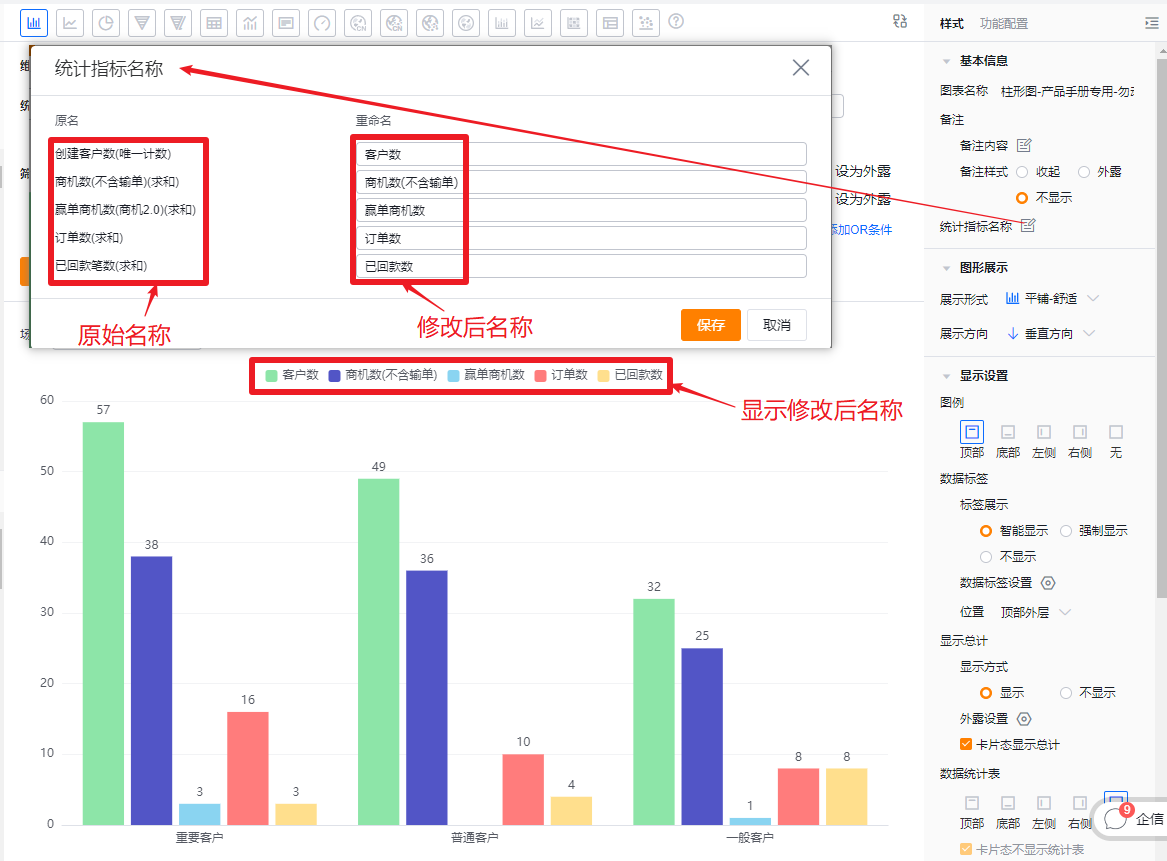

• 统计指标名称：默认按指标名称展示，可自行修改展示内容

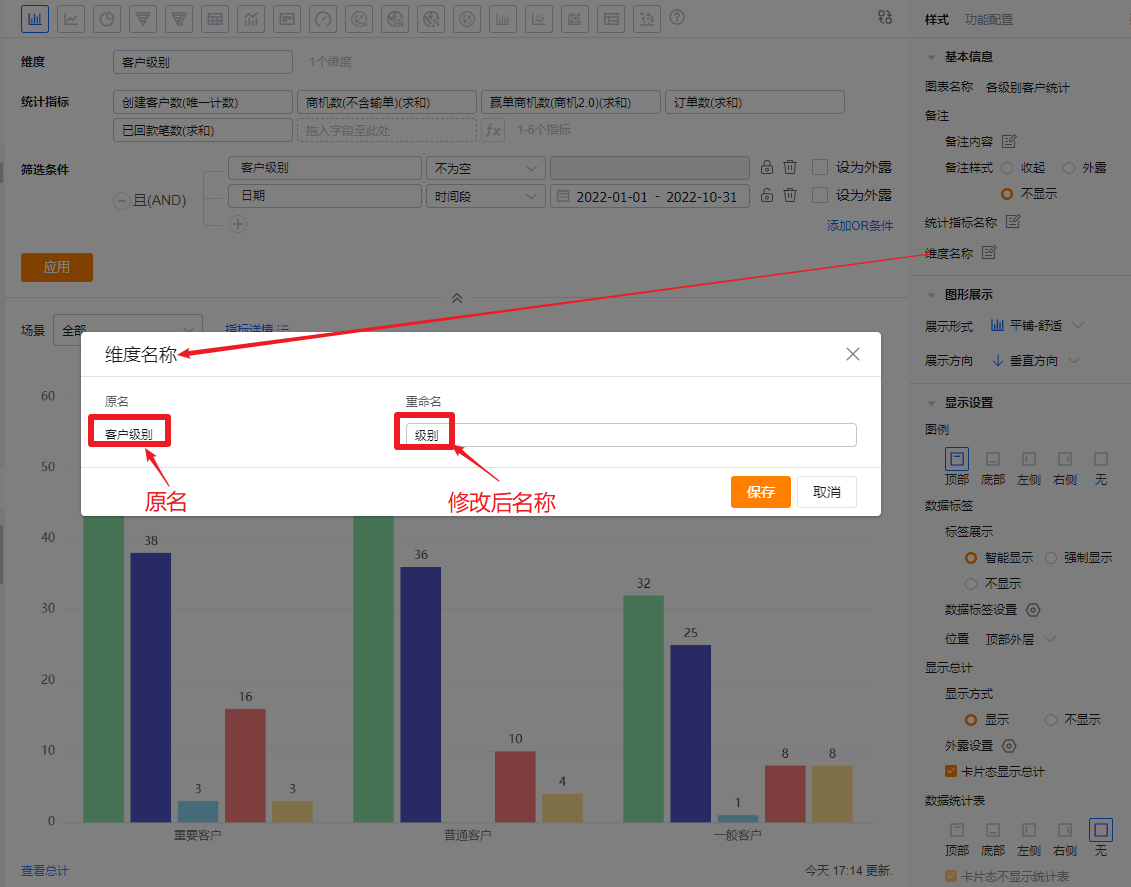

• 维度名称：默认按维度名称展示，可自行修改展示内容

1.2.2.2 图形展示

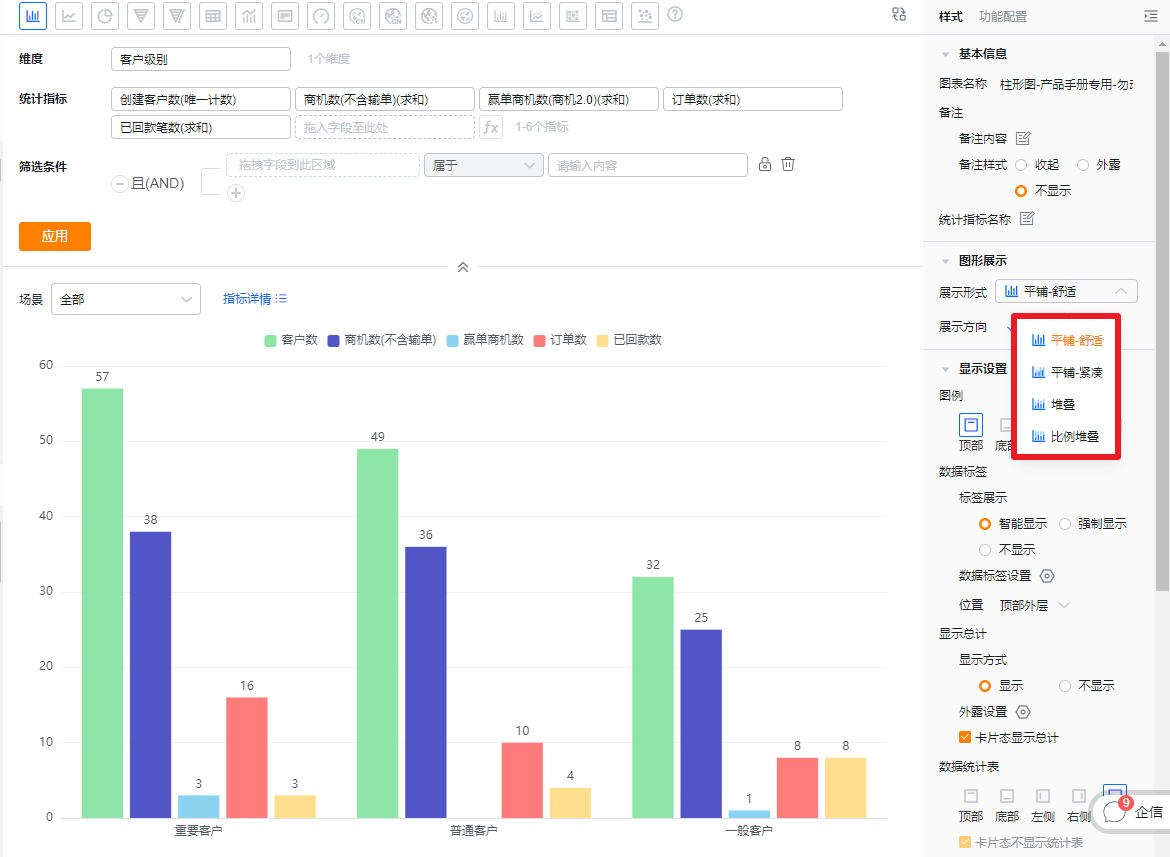

• 展示形式：默认平铺-舒适展示，可调整为平铺-紧凑、堆叠或者按比例堆叠
  • 平铺-舒适：所有指标平铺展示，一个指标是一个柱子，柱子之间有间隔
  • 平铺-紧凑：所有指标平铺展示，一个指标是一个柱子，柱子之间没有间隔

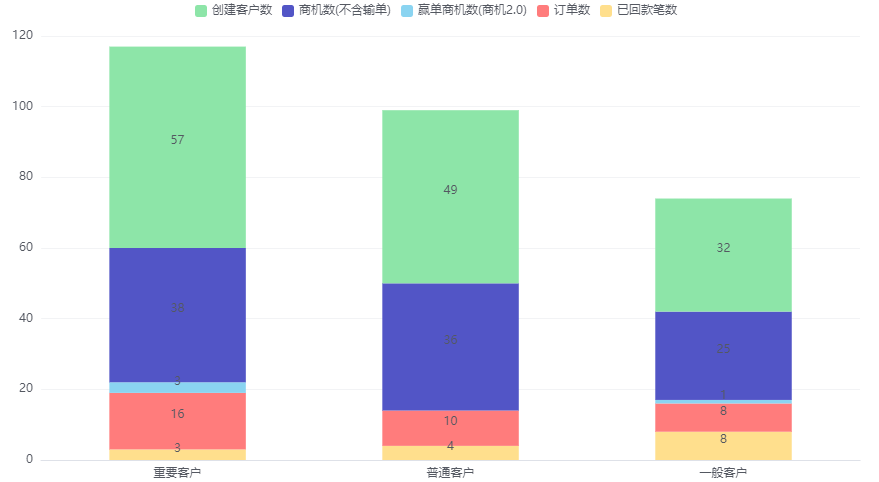

  • 堆叠：所有柱子堆叠在一起展示，堆叠展示时，无法设置【数值标签-位置】，数值默认显示在内部

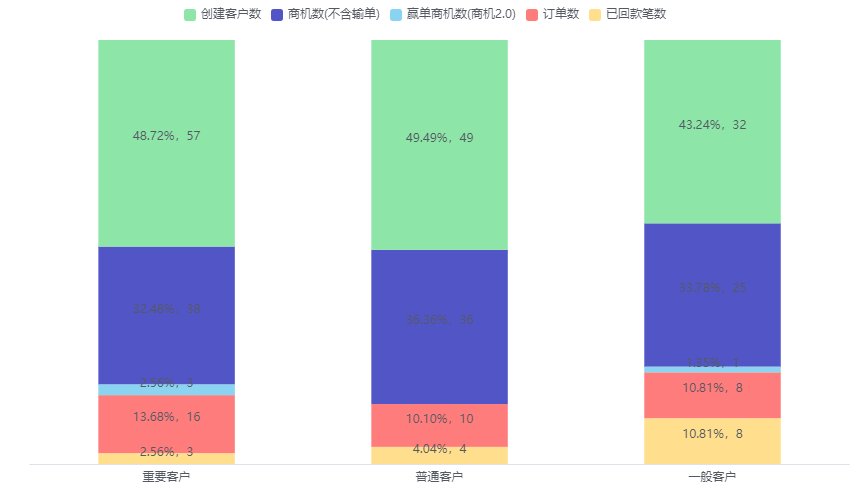

  • 比例堆叠：柱子整体高度是一样的，根据每个指标的数据大小，转换成百分比展示各区域，按比例堆叠展示时，无法设置【数值标签-位置】，数值默认显示在内部

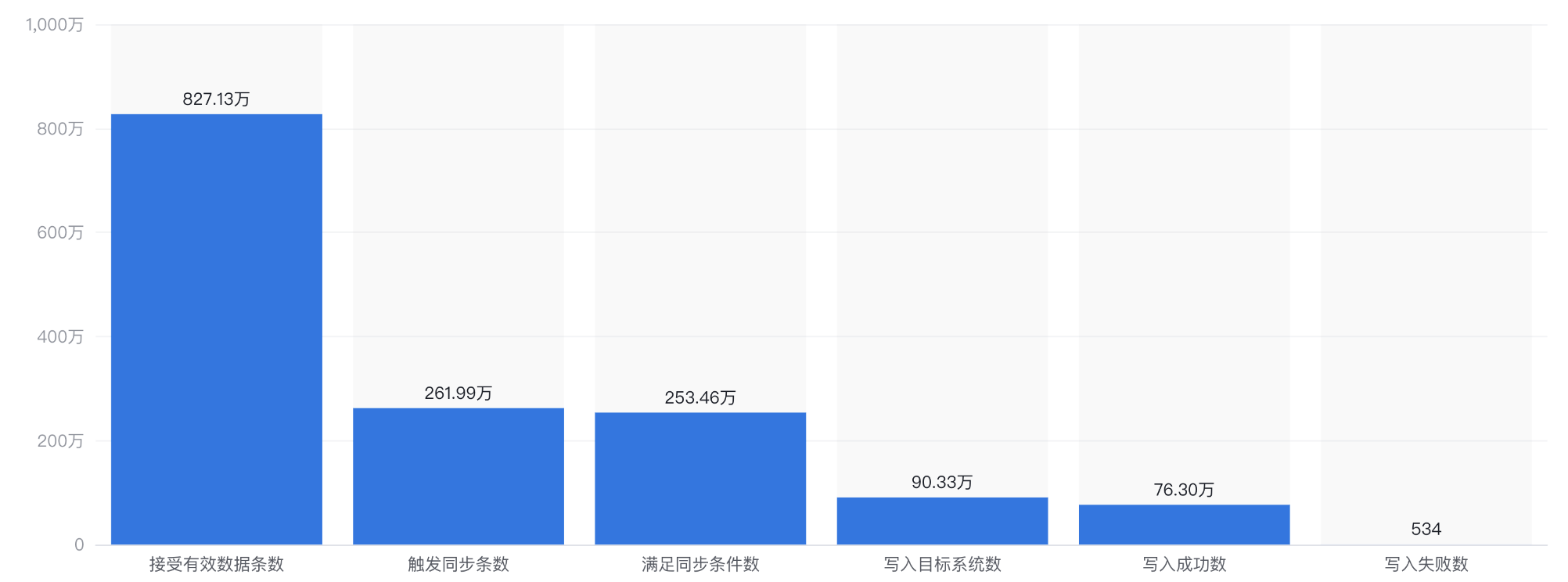

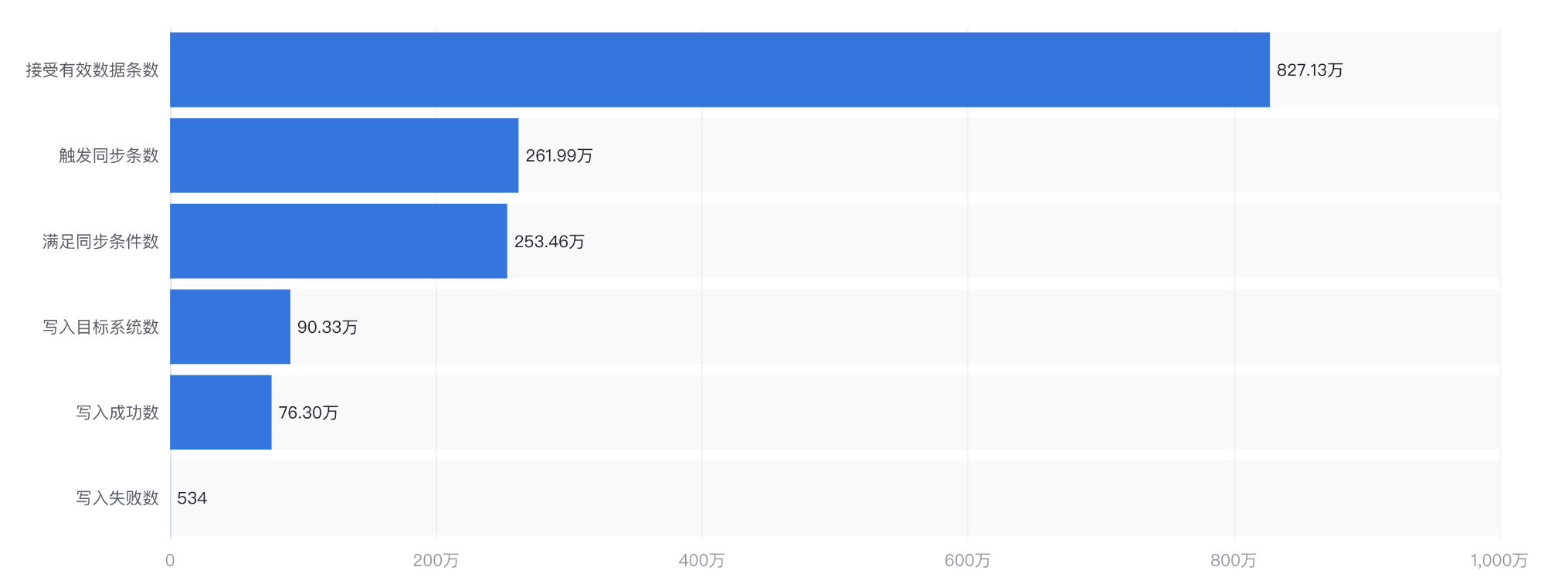

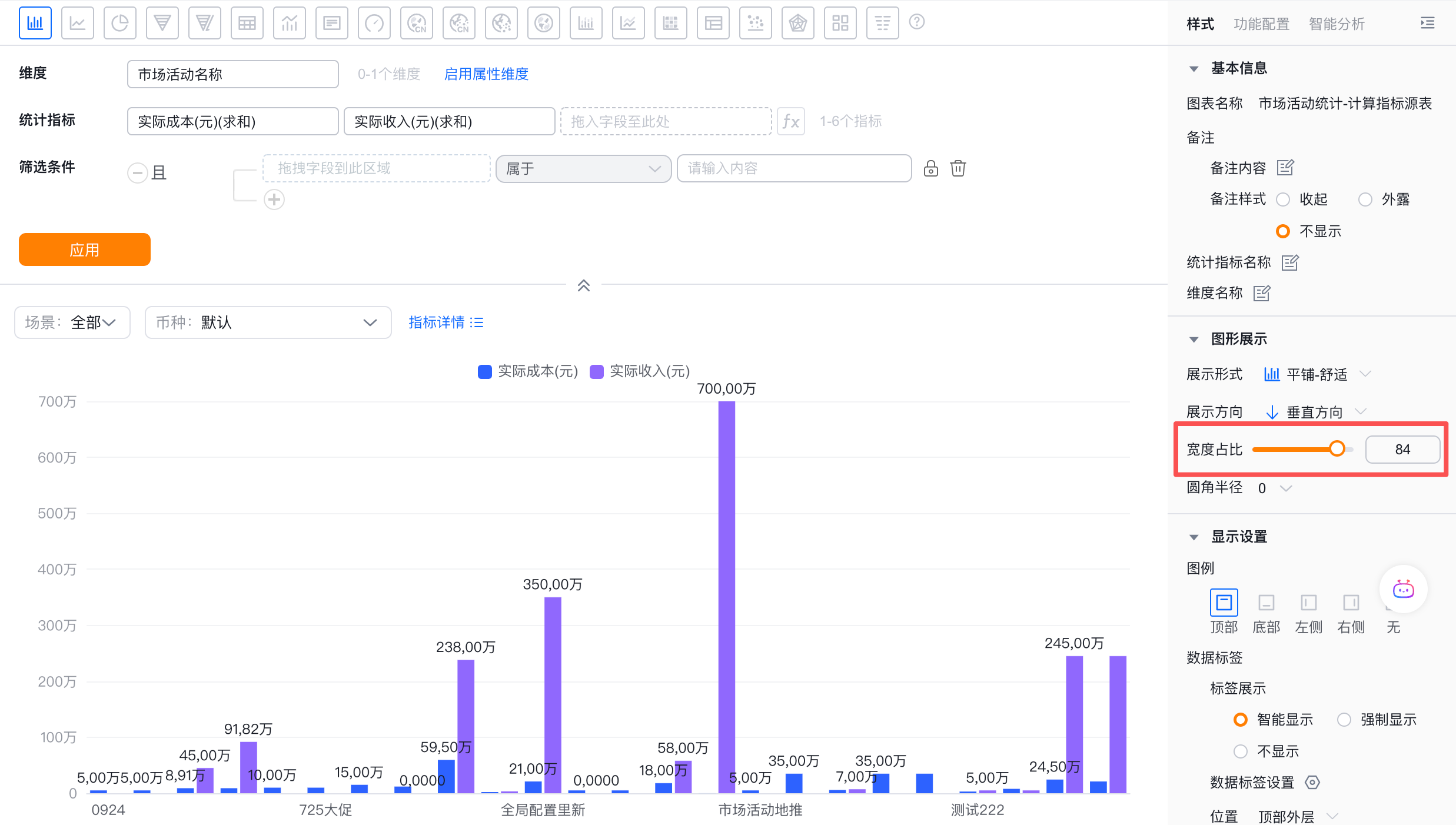

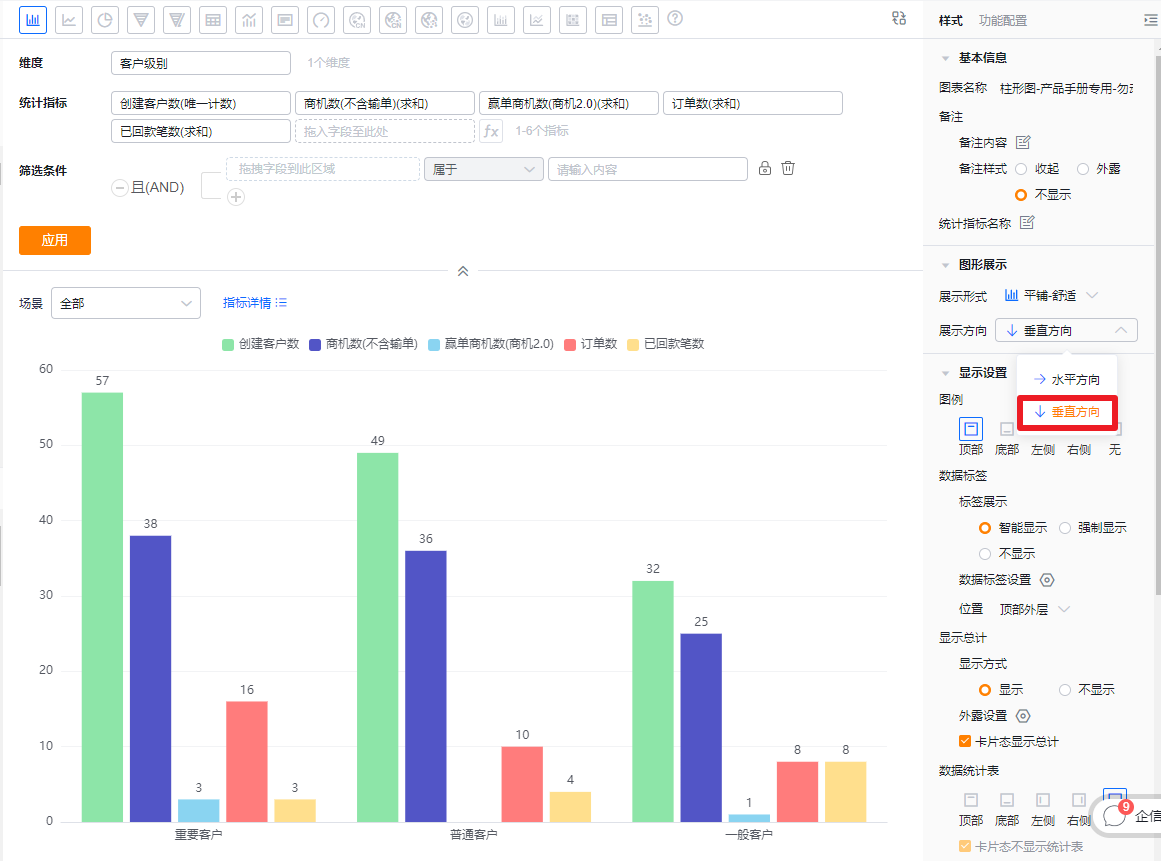

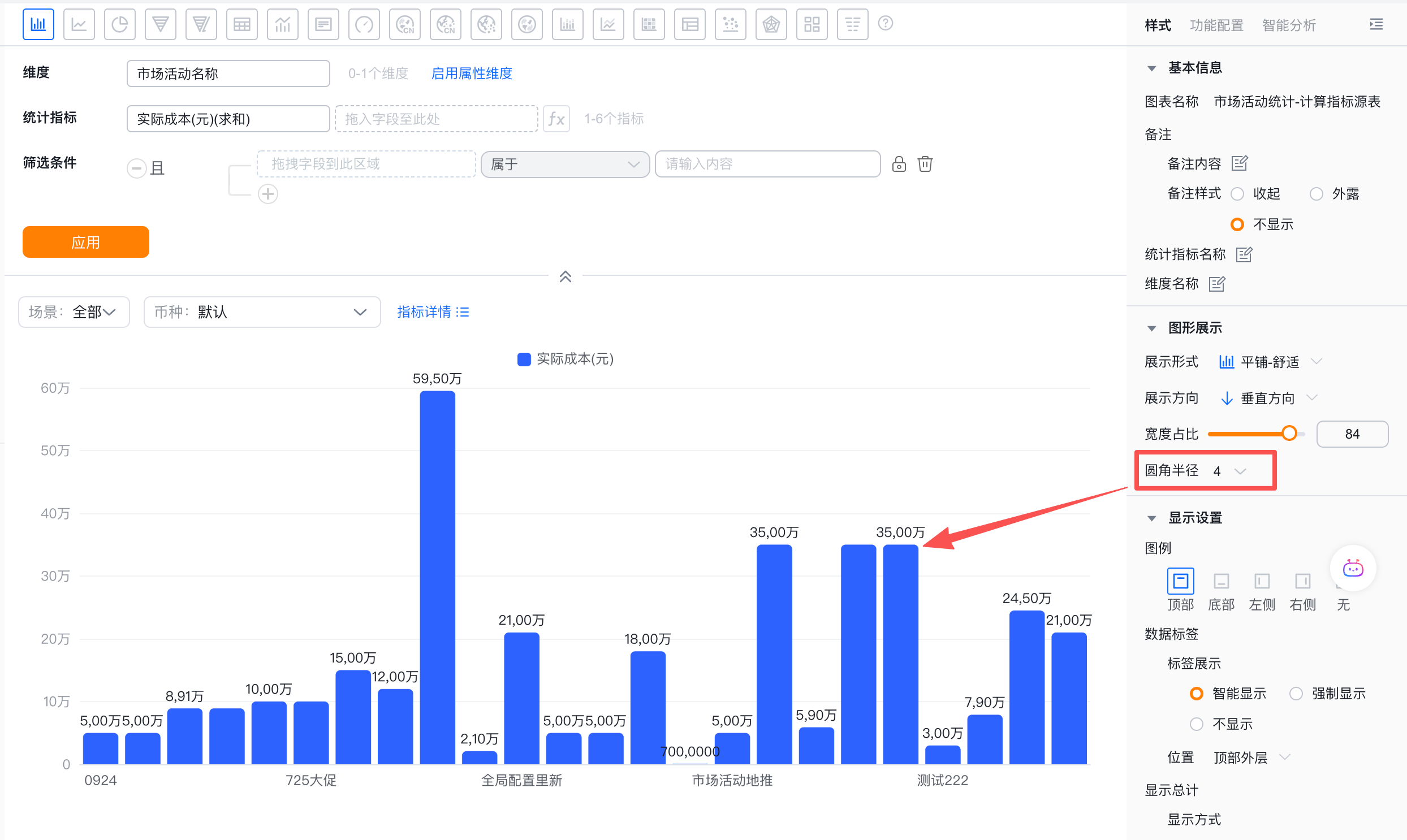

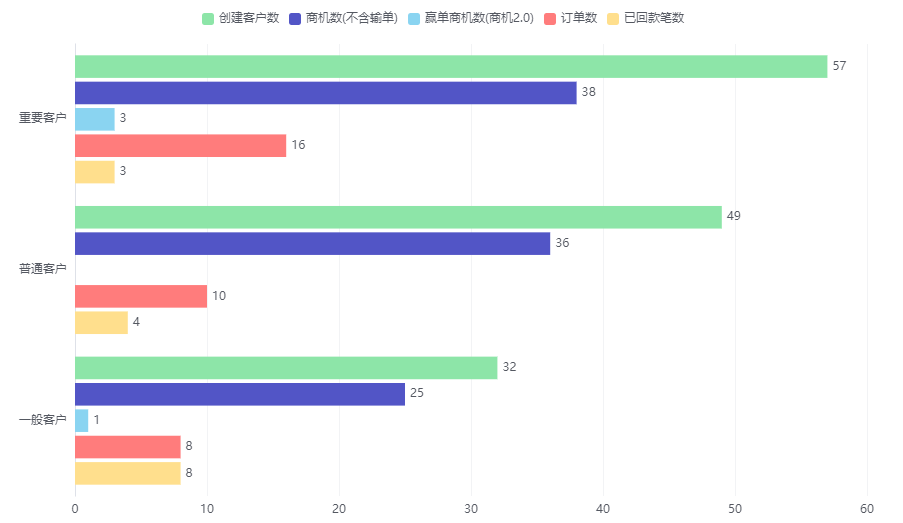

• 展示方向：默认垂直展示，可切换为水平

1.2.2.3 显示设置

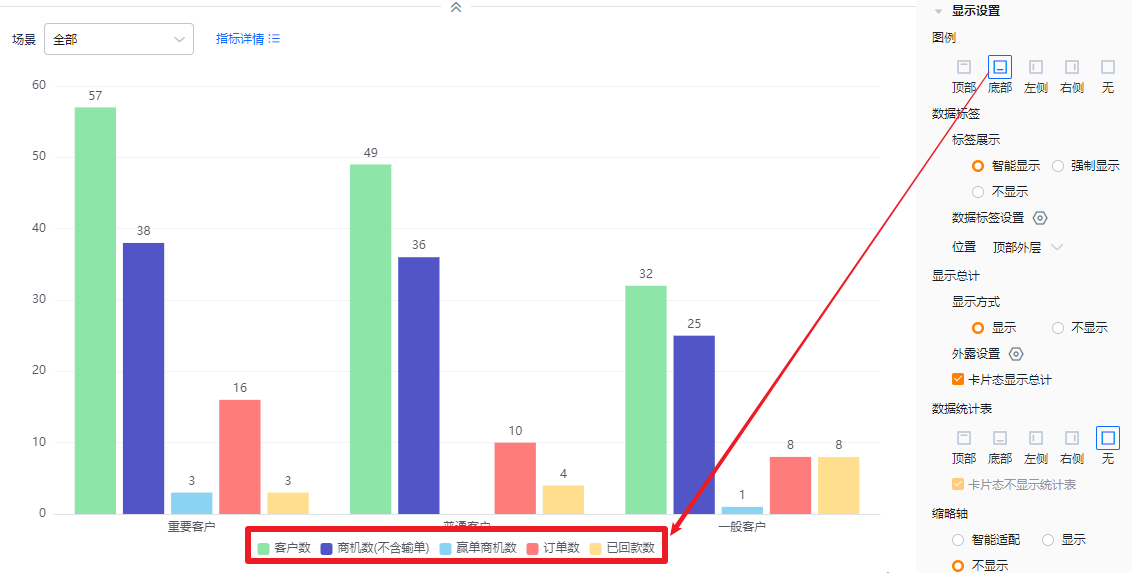

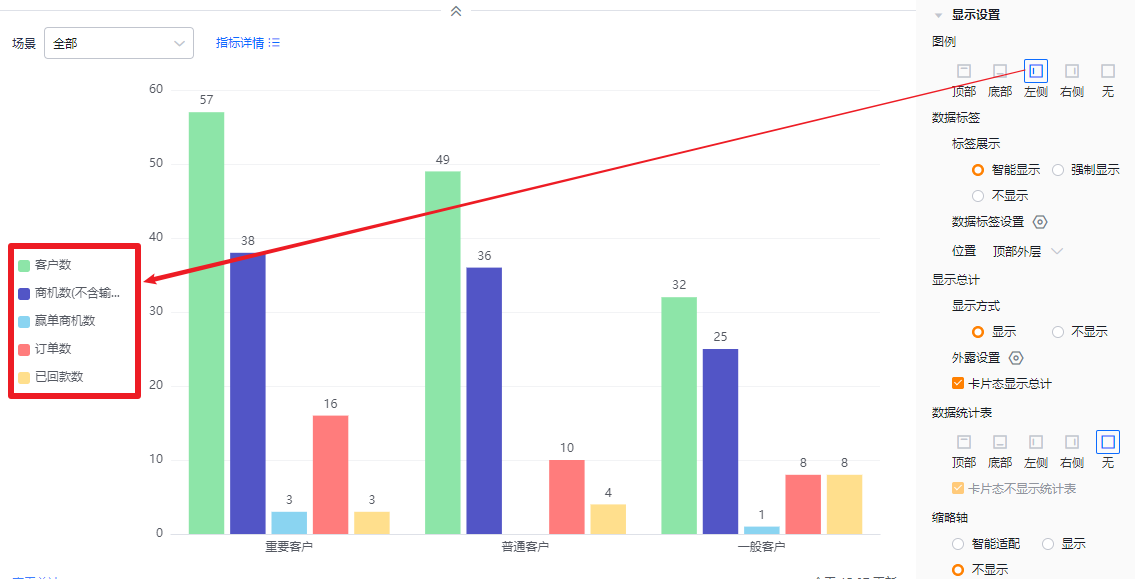

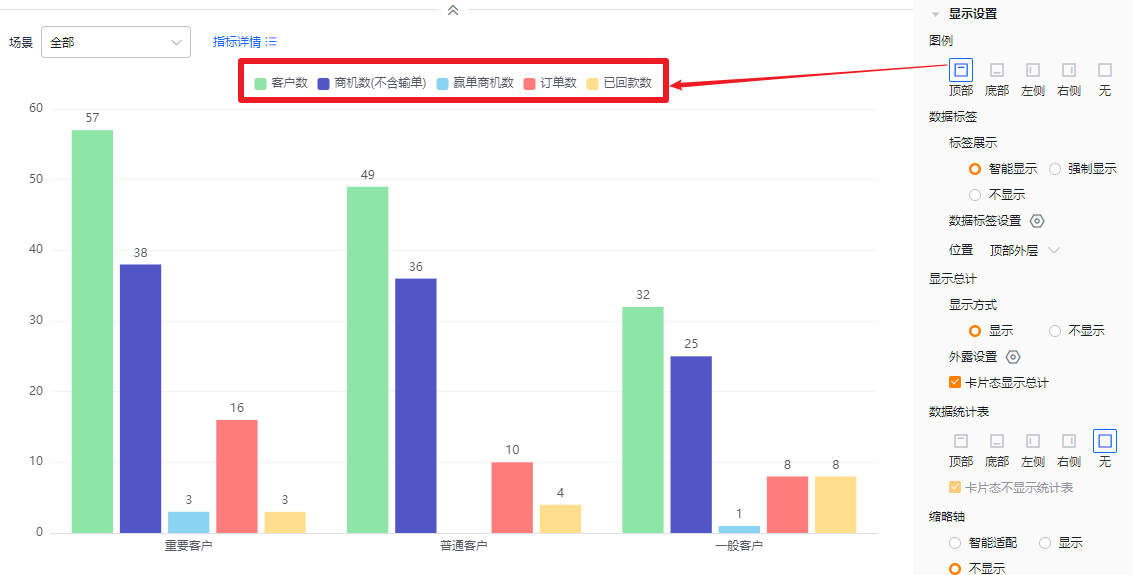

• 图例：默认展示在顶部，可切换为底部、左侧、右侧、无（无的意思就是不显示图例）

• 数据标签：
  • 标签展示：

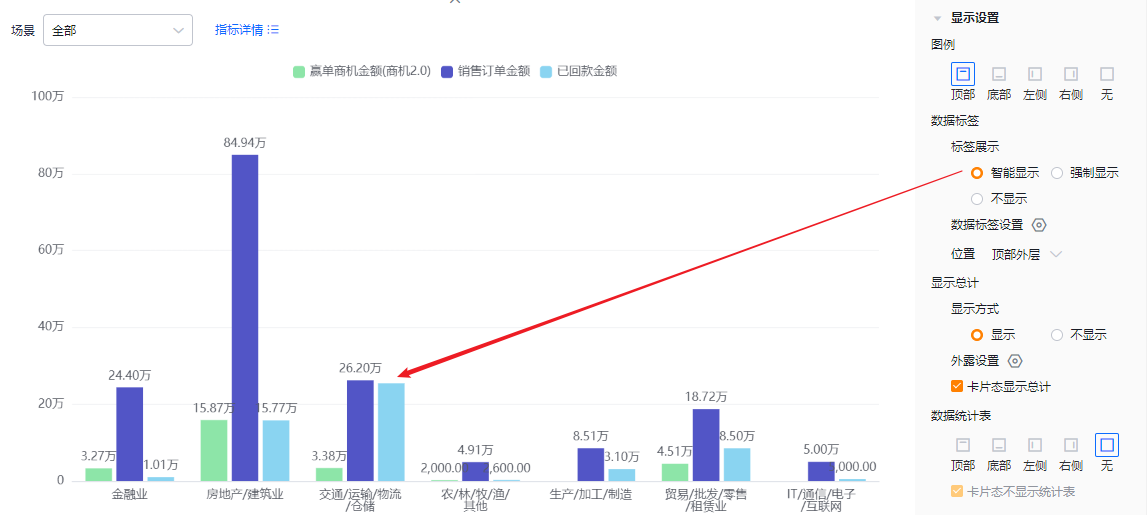

    • 智能显示：基于当前展示区域，智能显示数值标签，当不同指标间的数值比较接近时，会自动隐藏某些指标的显示
    • 强制显示：基于当前展示区域，显示所有数值标签，当不同指标间的数值比较接近时，可能会存在堆叠的情况

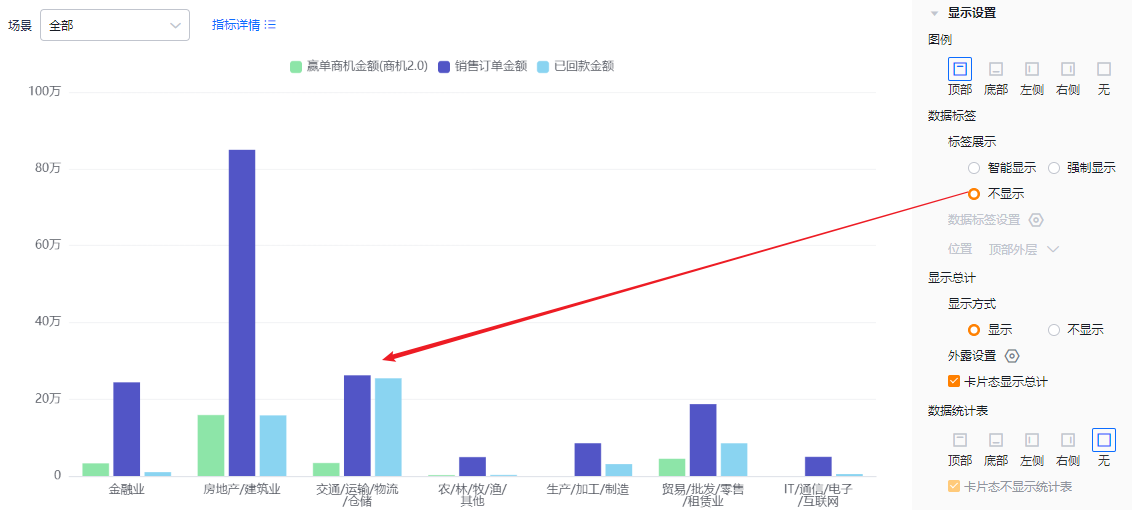

    • 不显示：不显示数值

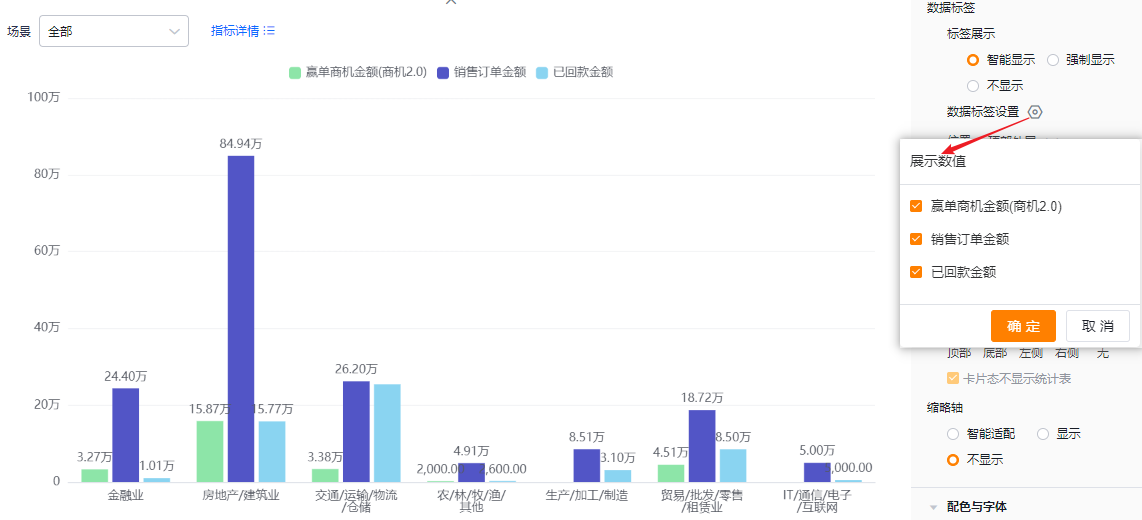

• 数据标签设置：两个及两个以上指标时，可设置展示指标内容，默认都勾选；当数据标签不显示时，此配置项只读不可编辑

• 位置：

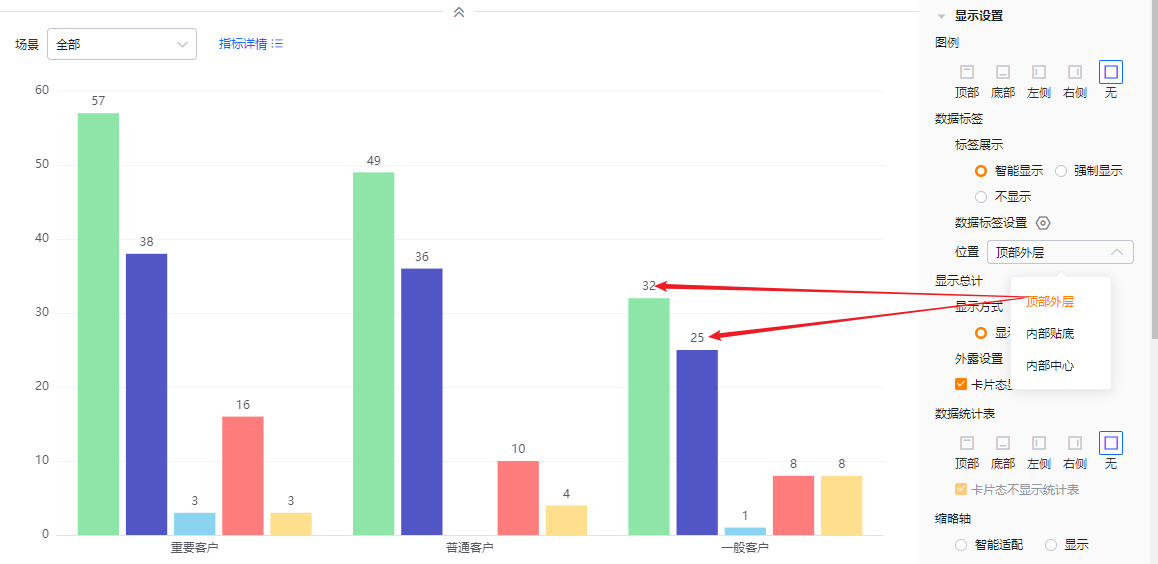

  • 顶部外层：数值显示在柱形图柱子外部

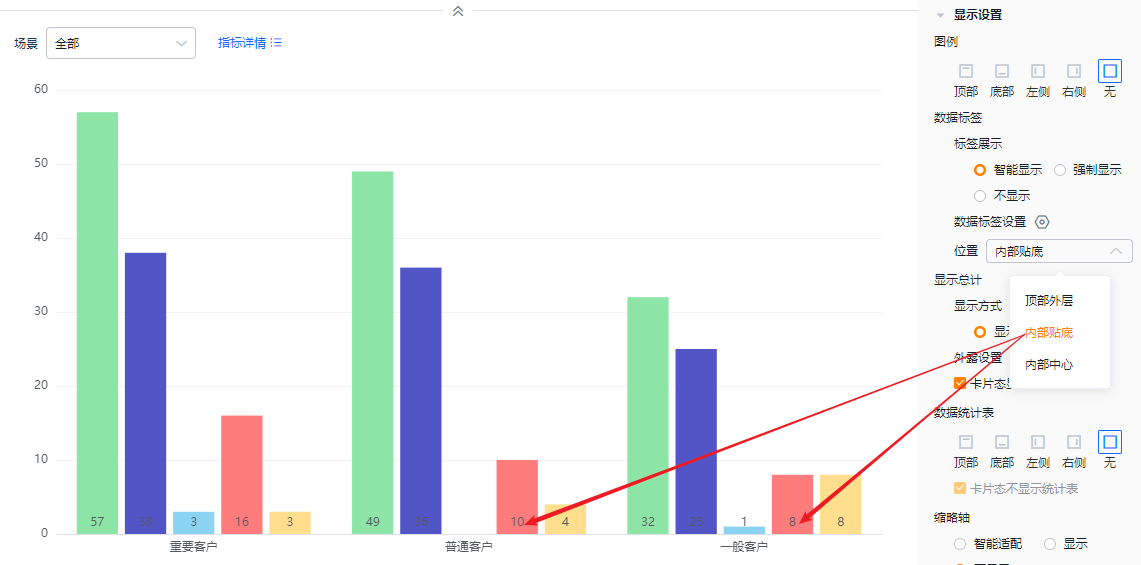

  • 内部贴底：数值显示在柱形图柱子内底部

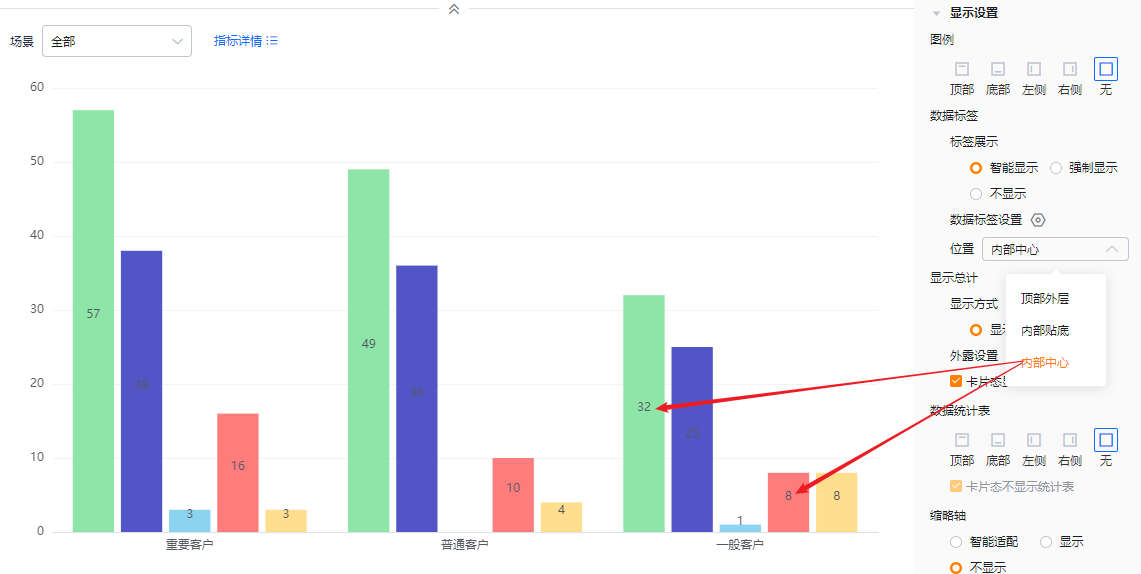

  • 内部中心：数值显示在柱形图柱子中间
    当数据标签不显示时，此配置项只读不可编辑

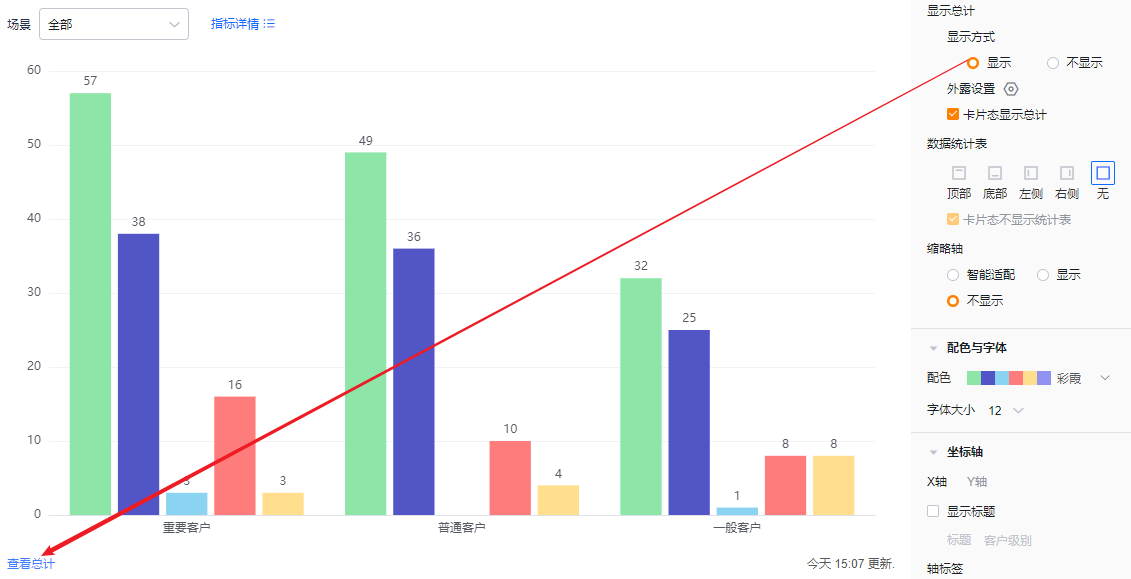

• 显示总计：

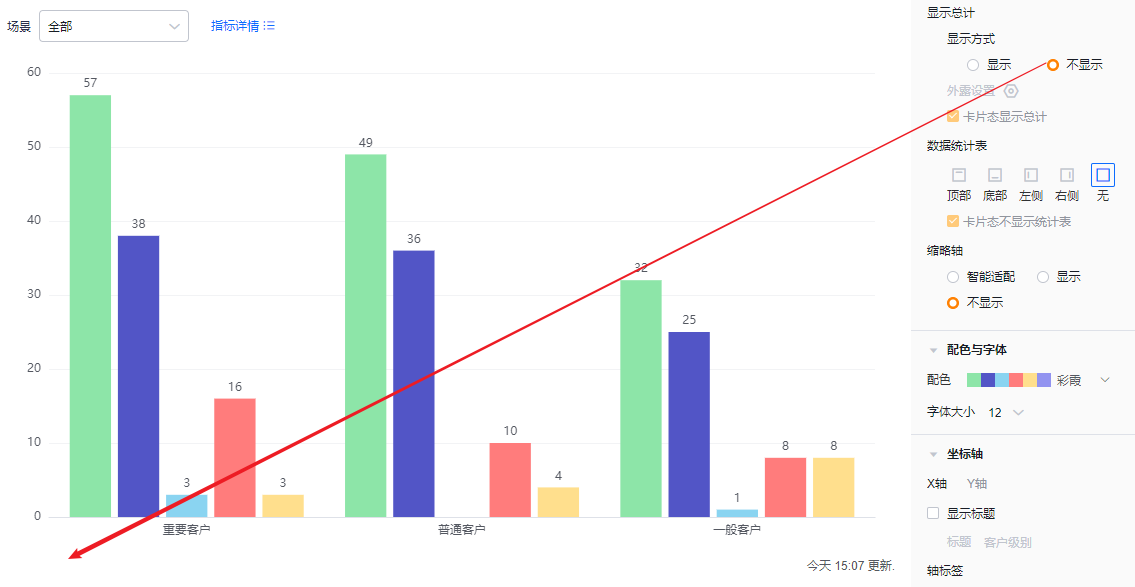

  • 显示方式：默认是显示，可切换为不显示；显示时，可在编辑态、详情态、卡片态（根据具体配置）展示，不显示时，所有态都不展示

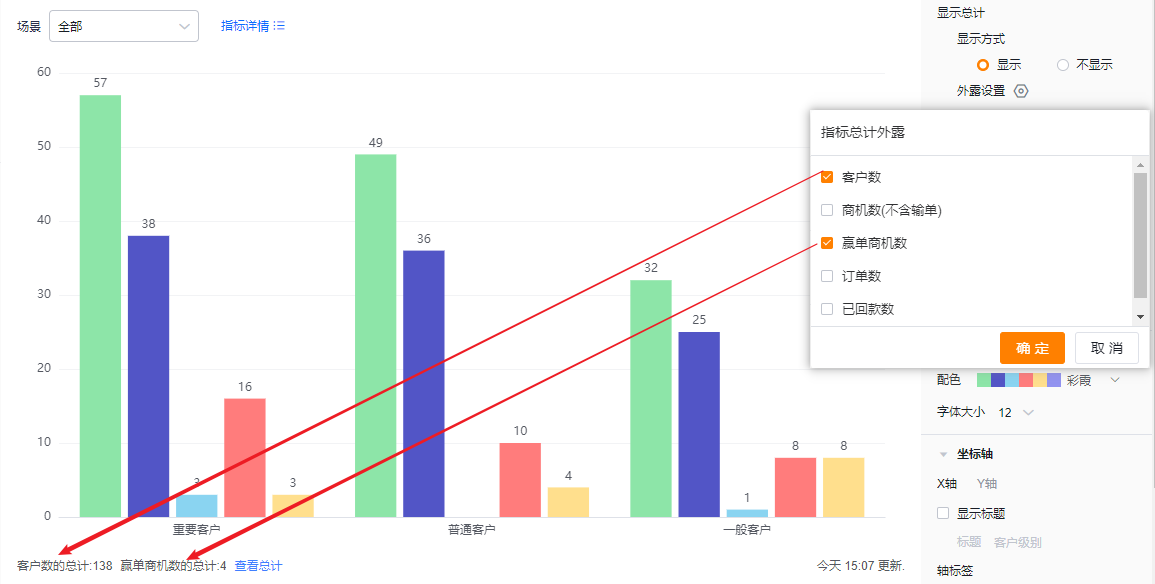

• 外露设置：两个及两个以上指标时，可设置外露总计内容，默认都不勾选；当显示方式不显示时，此配置项只读不可编辑
• 卡片态显示总计：默认勾选，可去掉勾选在卡片态不显示总计；当显示方式不显示时，此配置项只读不可编辑

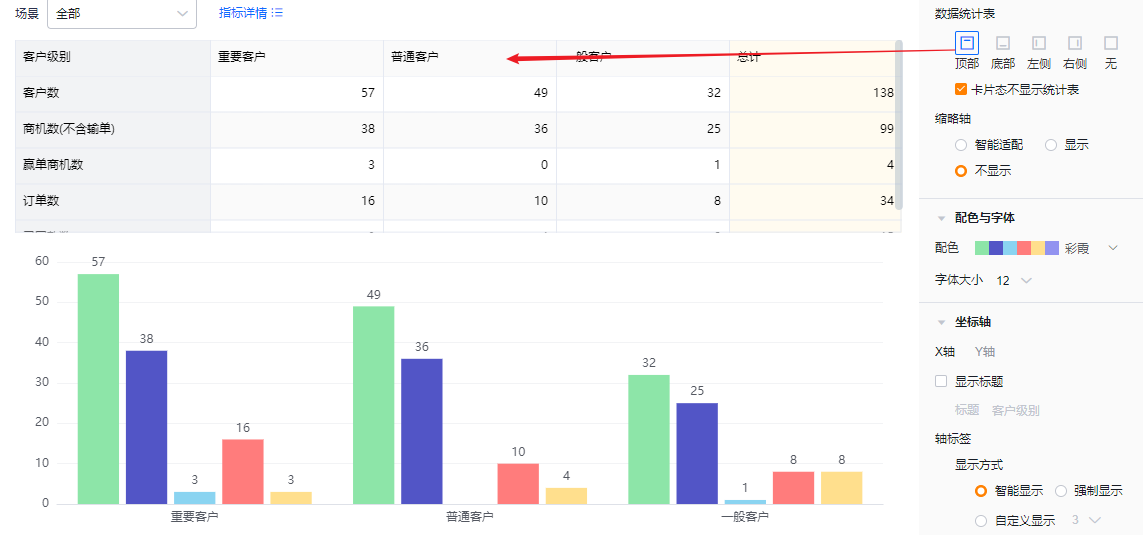

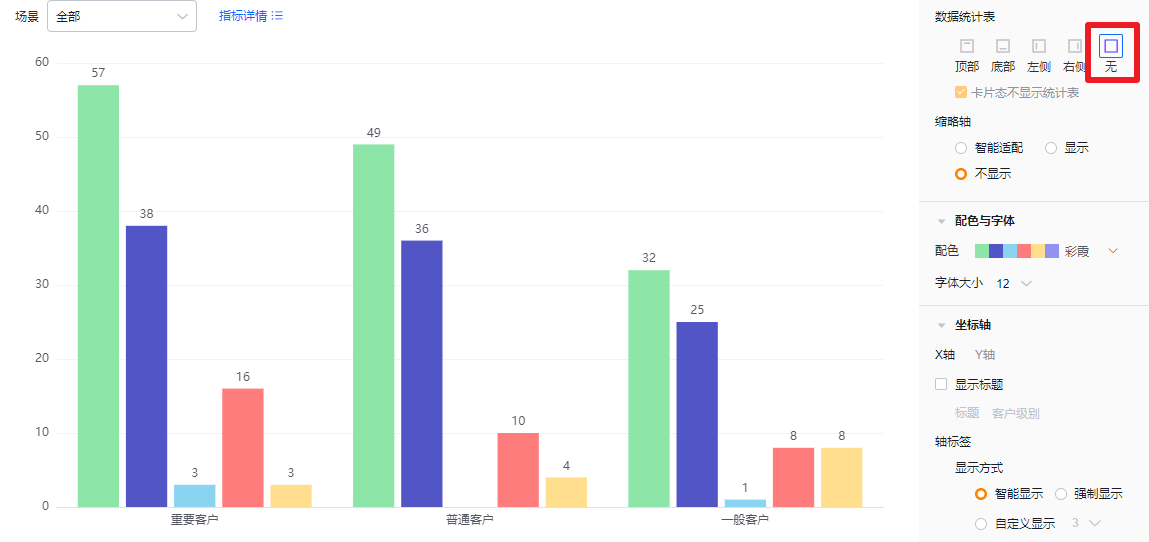

• 数据统计表：可设置是否展示数据统计表及展示位置，默认不展示，可切换为展示在图形的顶部、底部、左侧、右侧
  • 卡片态不显示统计表：在展示数据统计表的基础上可设置此配置，默认勾选

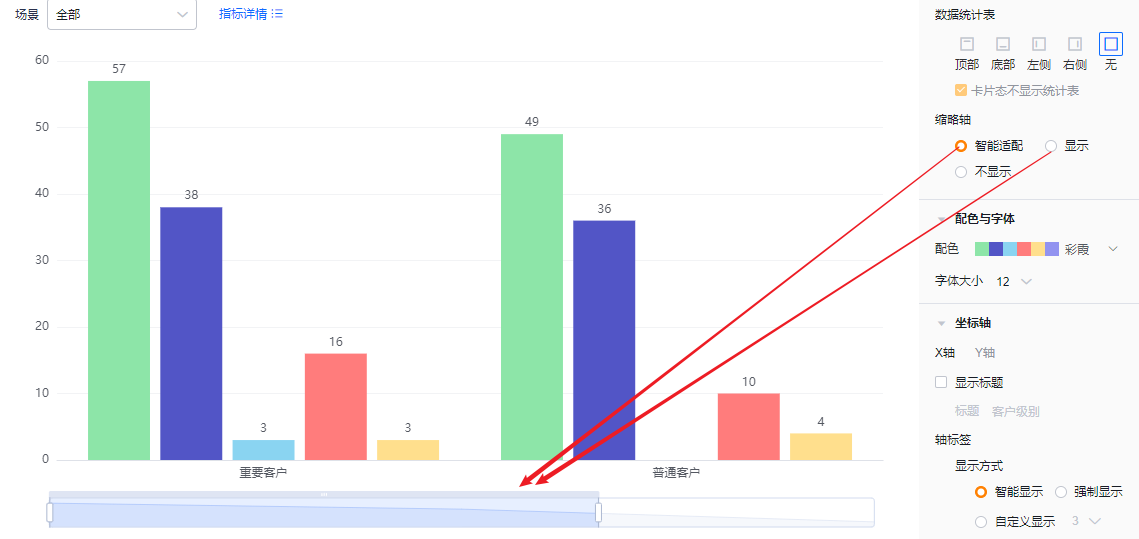

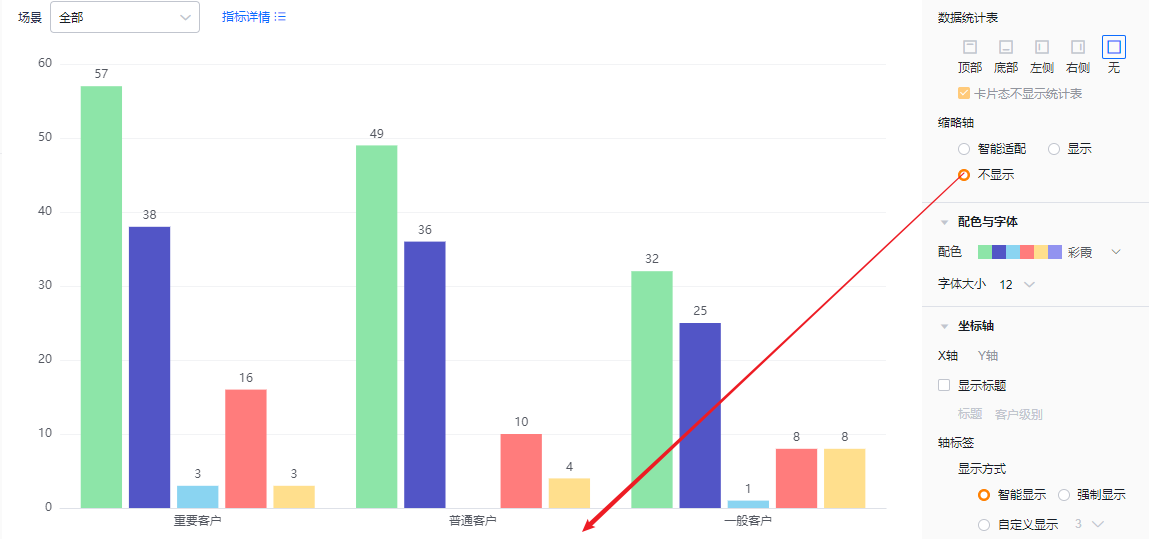

• 缩略轴：默认为智能适配，可切换为显示或者不显示
  • 智能适配：根据当前图形展示区域的大小智能判断可展示的柱子多少，超过可展示的柱子条数后，出现缩略轴，没有超过可展示的柱子条数时，没有缩略轴
  • 显示：不管屏幕大小及柱子多少，都展示缩略轴
  • 不显示：不管屏幕大小及柱子多少，都不展示缩略轴

1.2.2.4 配色与字体

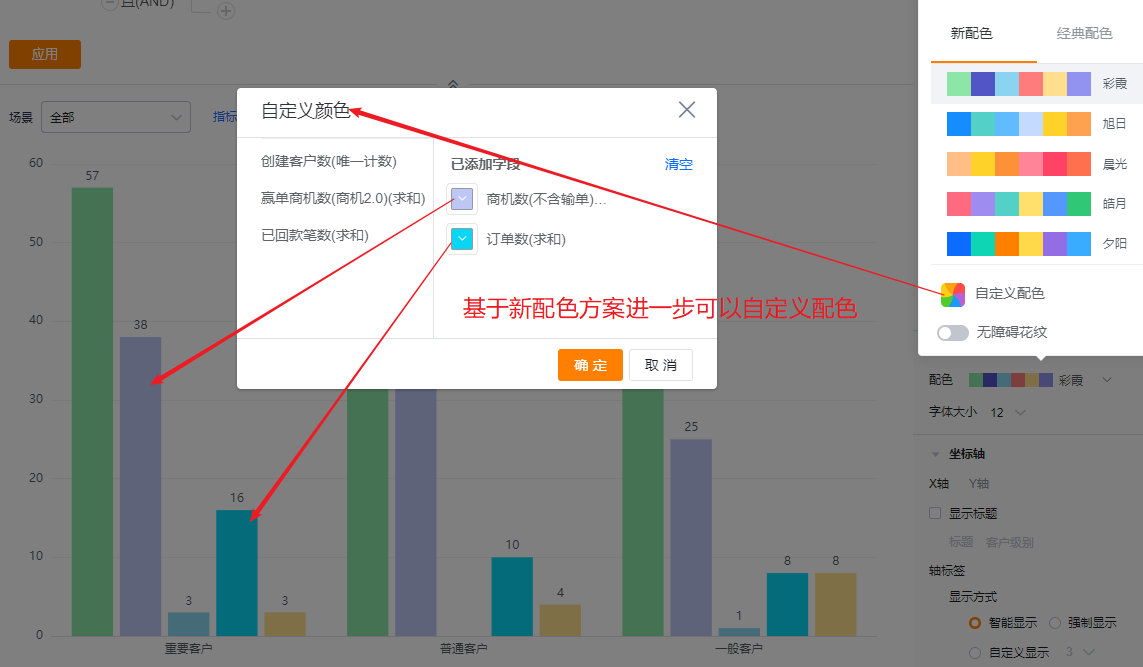

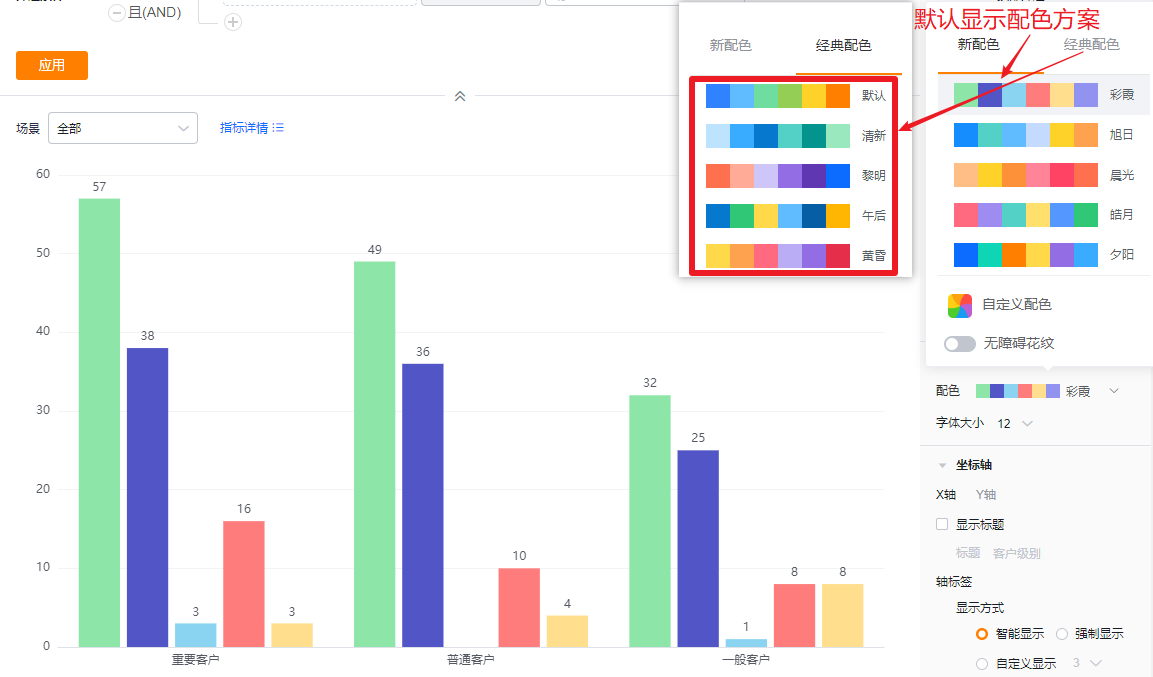

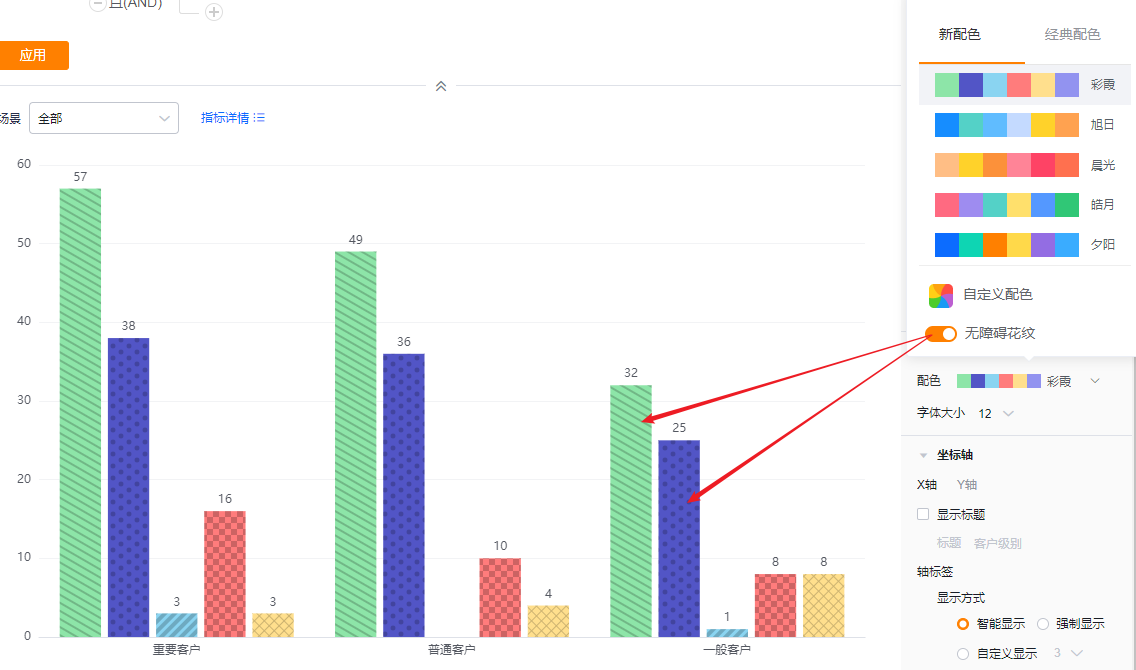

• 配色：系统支持新配色和经典配色两类配色方案，默认显示新配色下的第一套，另外可以开启无障碍花纹设置
  • 新配色：支持基于某套配色方案再自定义配色
  • 经典配色：不支持自定义配色

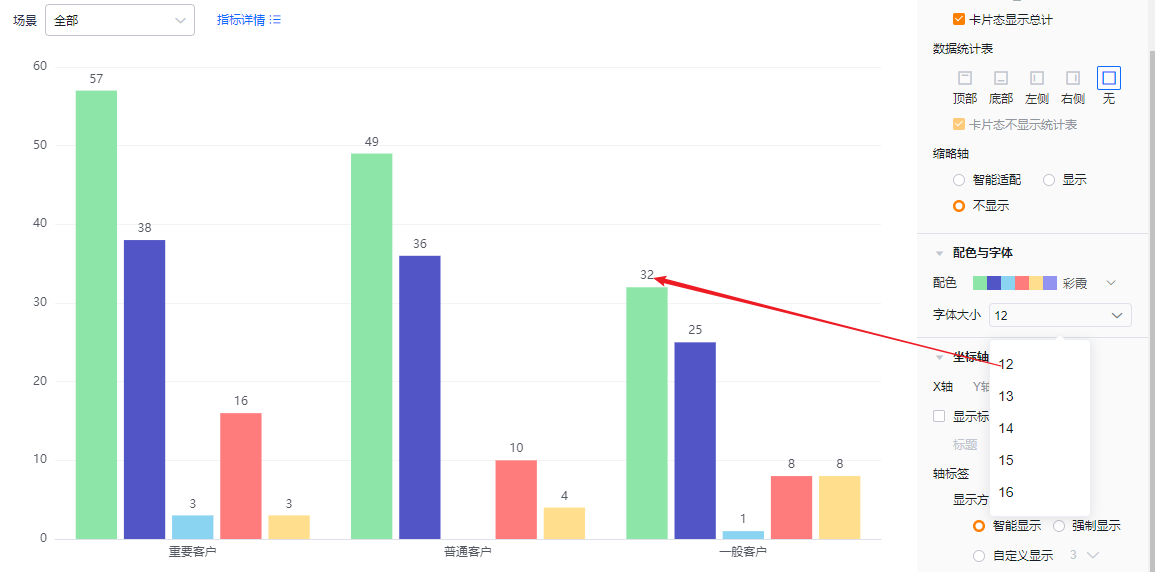

• 字体大小：默认为12，可切换成13、14、15、16显示

1.2.2.5 坐标轴

• X轴

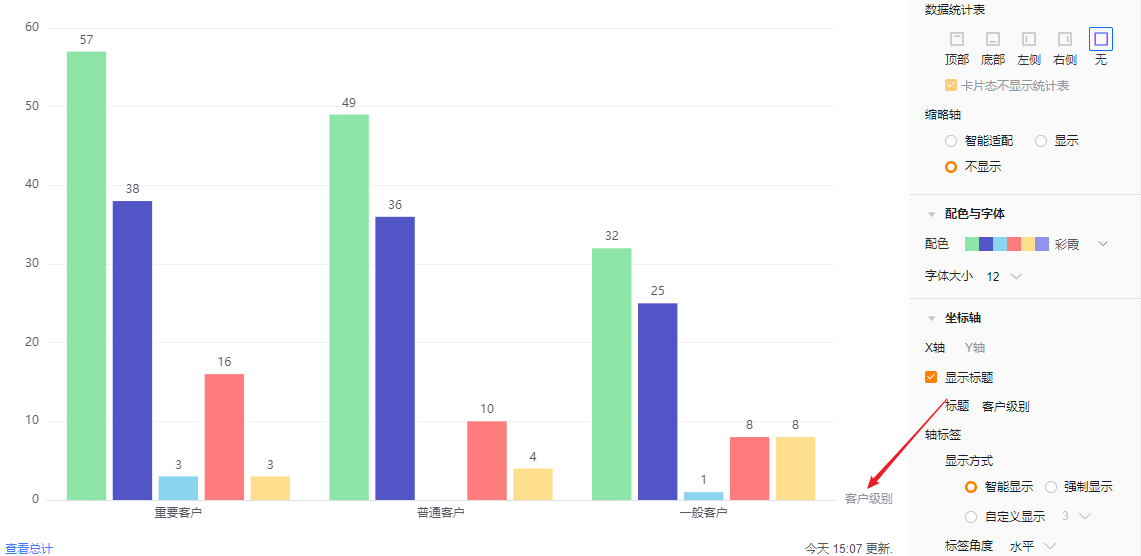

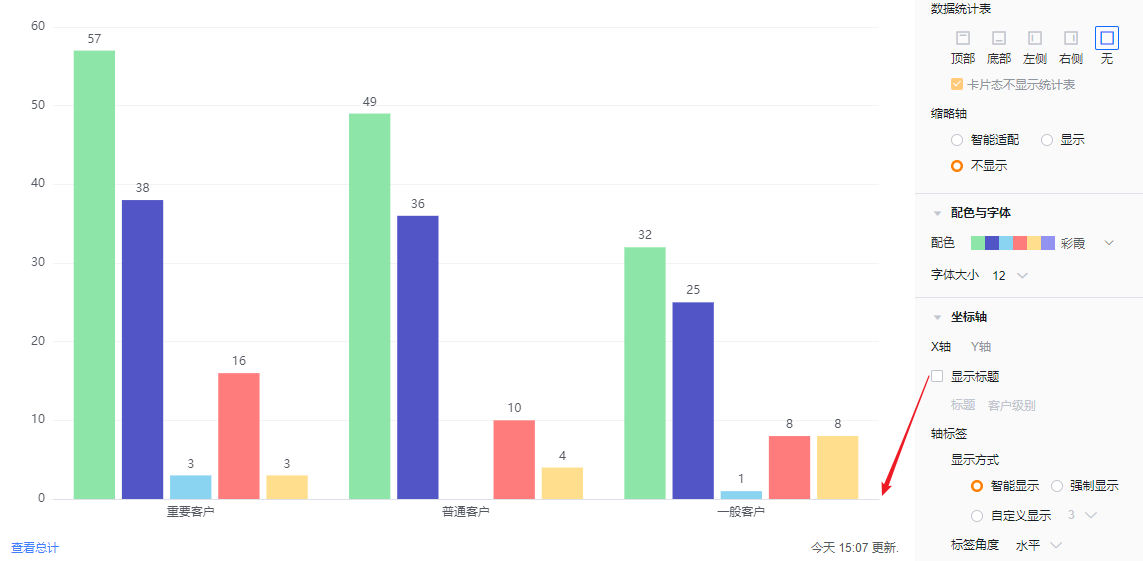

  • 显示标题：默认不勾选，勾选后回显维度字段名称，可自己调整
    • 标题：显示标题不勾选时为只读，勾选后可进行修改

• 轴标签
  • 显示方式：

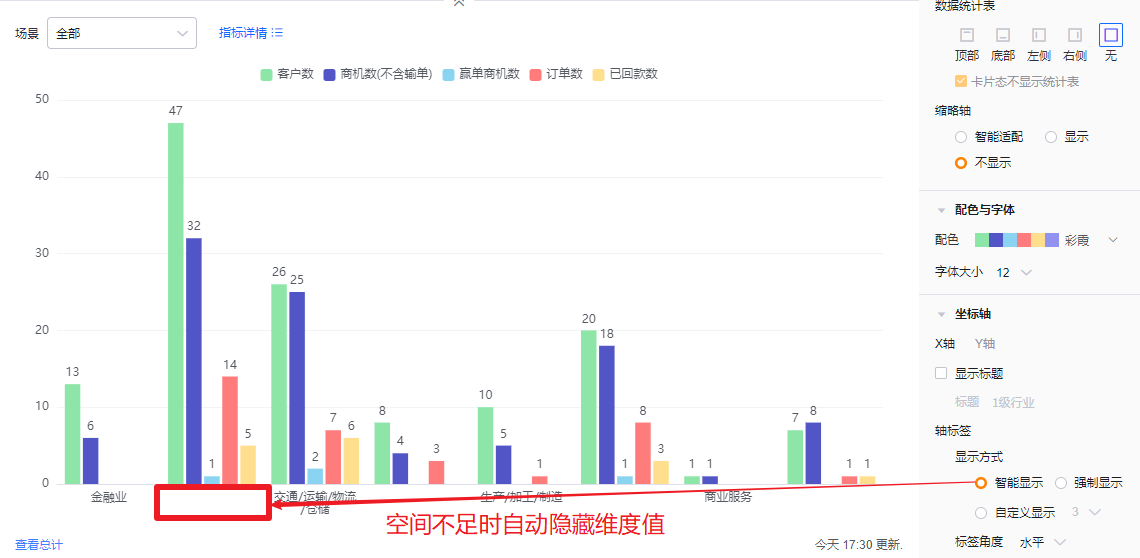

    • 智能显示：基于当前维度的展示区域，智能显示维度值字数，超过可展示区域后显示...
    • 强制显示：显示全部维度值，当存在维度值都比较长的情况时，可能存在重叠情况

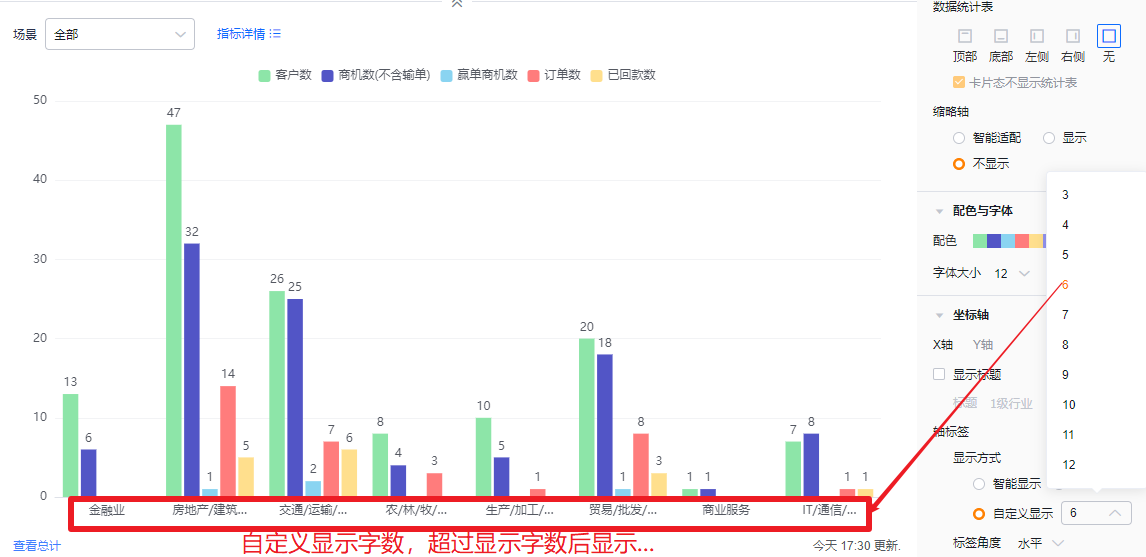

    • 自定义显示：默认显示3个字符，最多支持显示12个字符

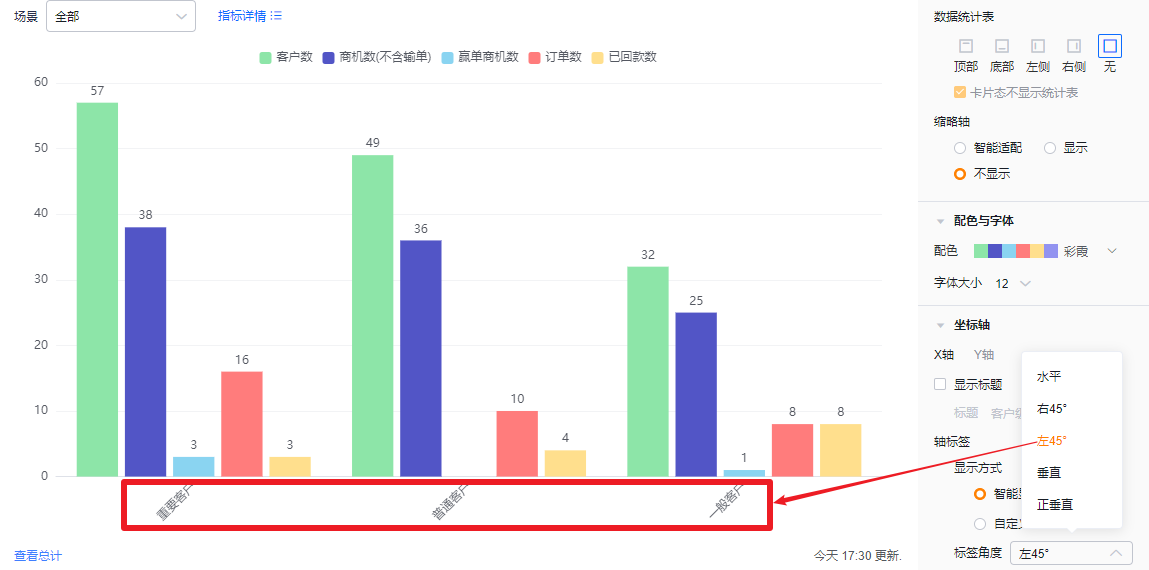

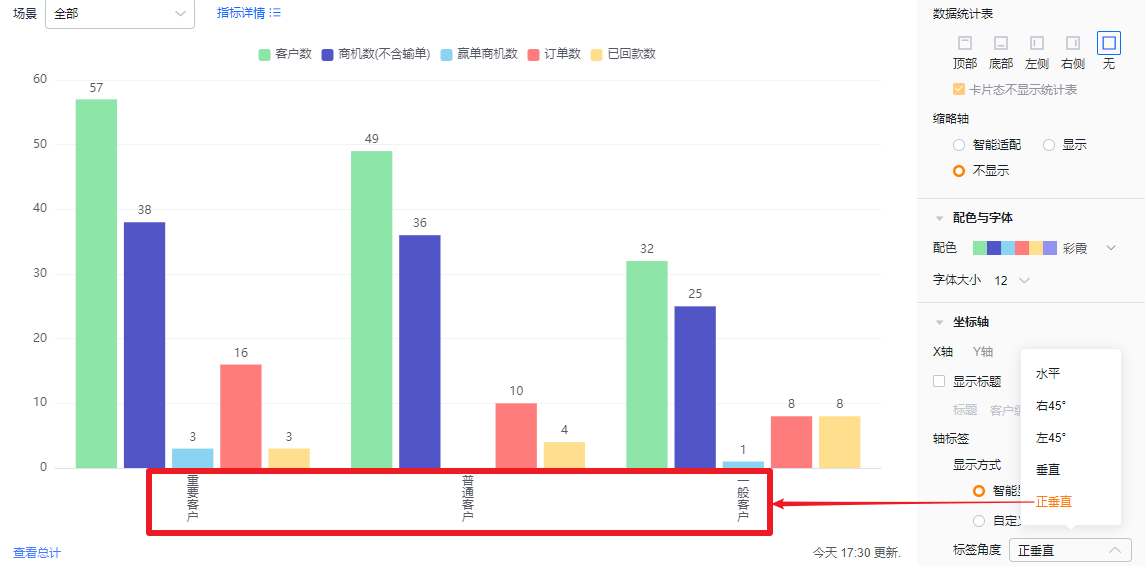

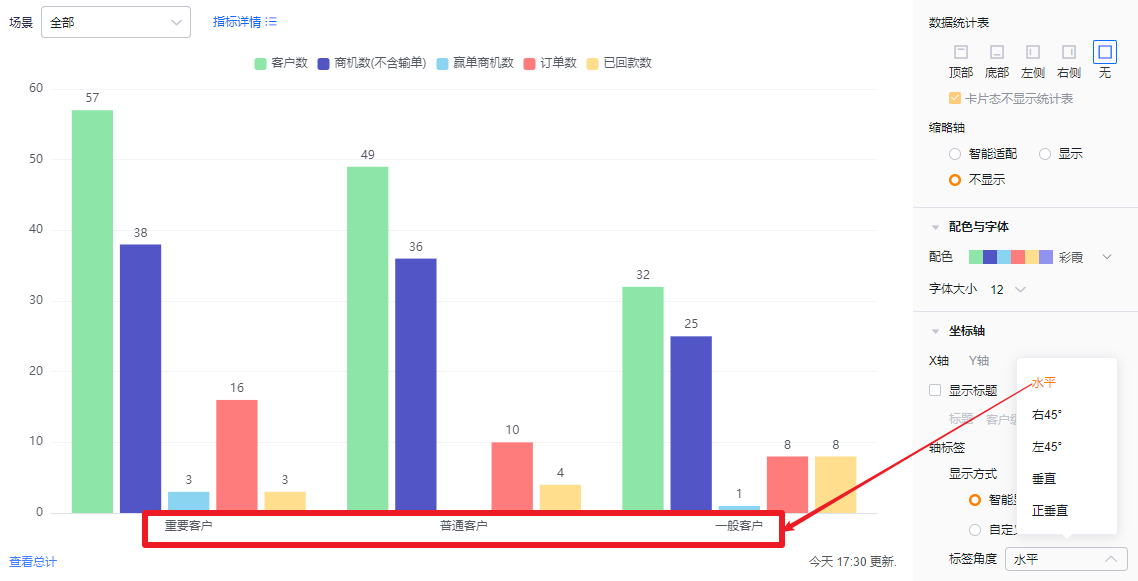

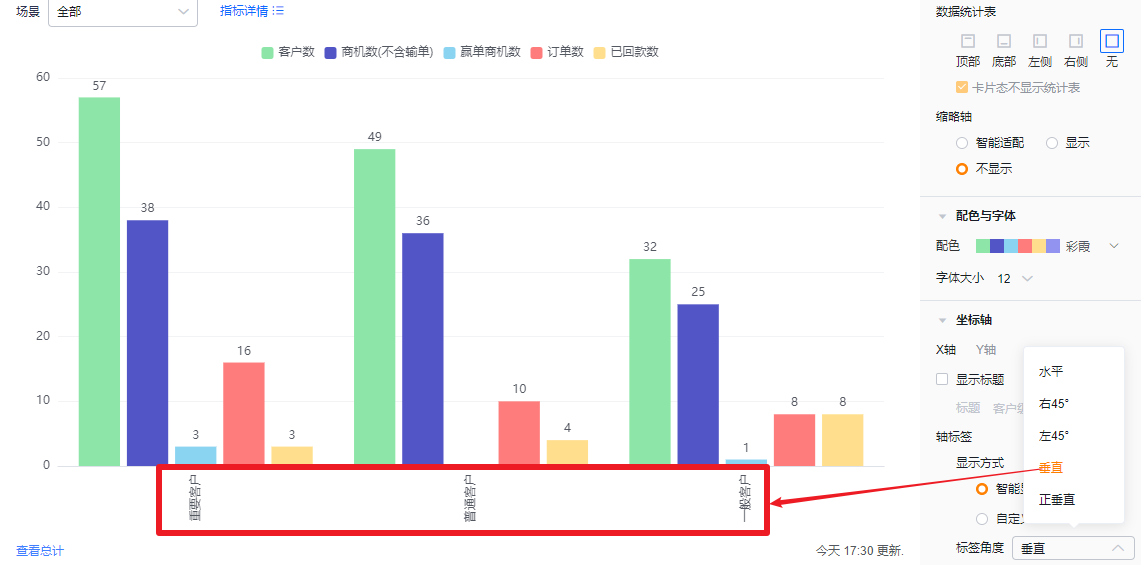

• 标签角度：默认水平显示，可切换为右45°、左45°、垂直、正垂直

• Y轴

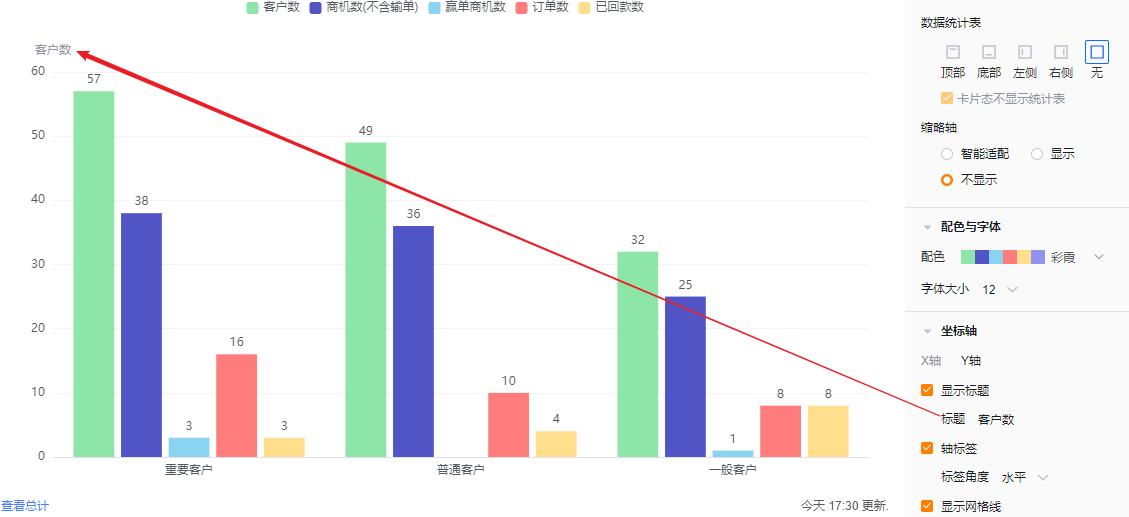

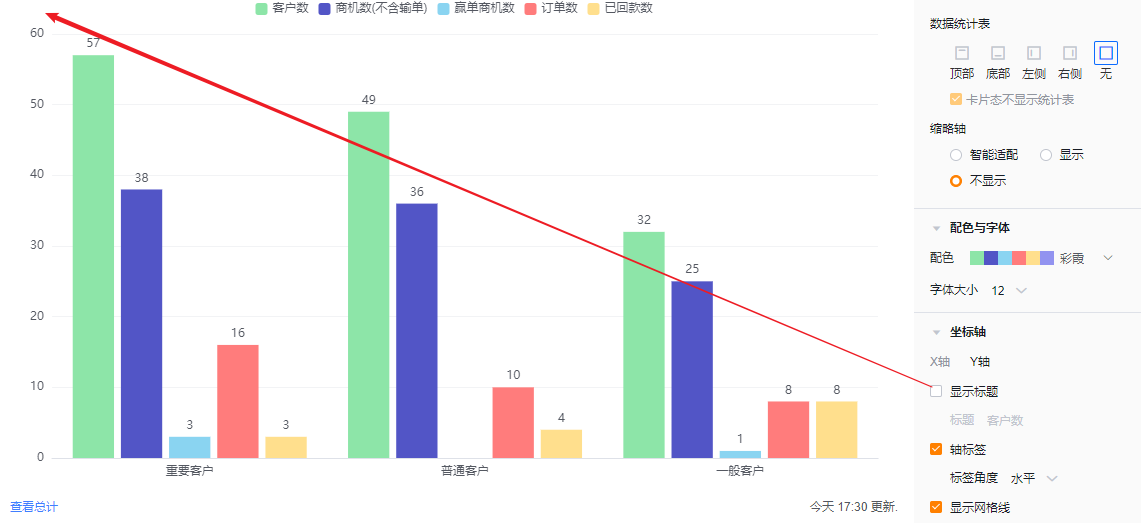

  • 显示标题：默认不勾选，勾选后默认回显第一个指标的名称，可自己调整
    • 标题：显示标题不勾选时为只读，勾选后可进行修改

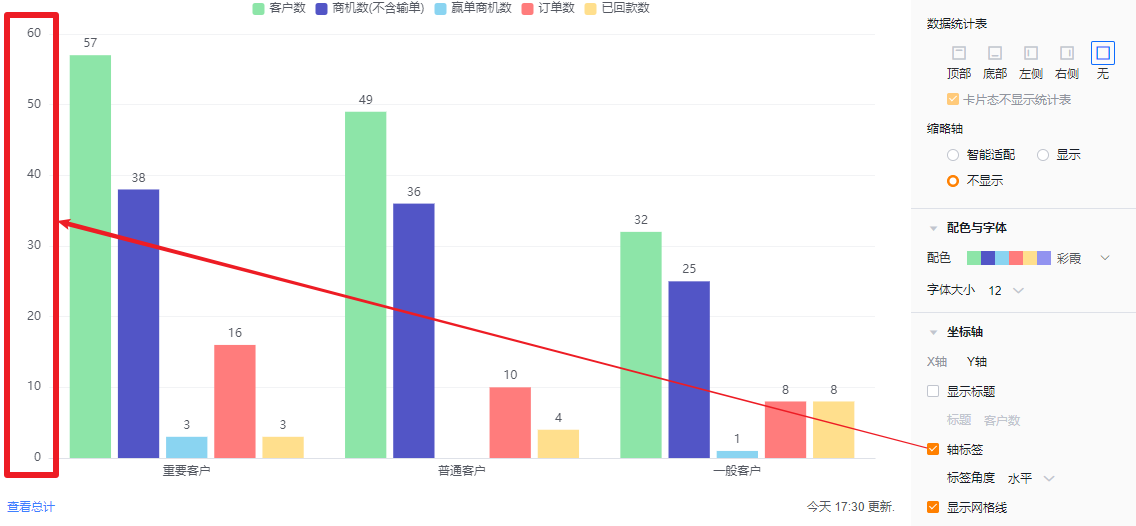

• 轴标签：默认勾选标签，可取消勾选
  • 标签角度：勾选轴标签的基础上，可进一步设置标签角度，默认水平，可切换为左45°或者垂直（显示效果同X轴标签角度显示效果）

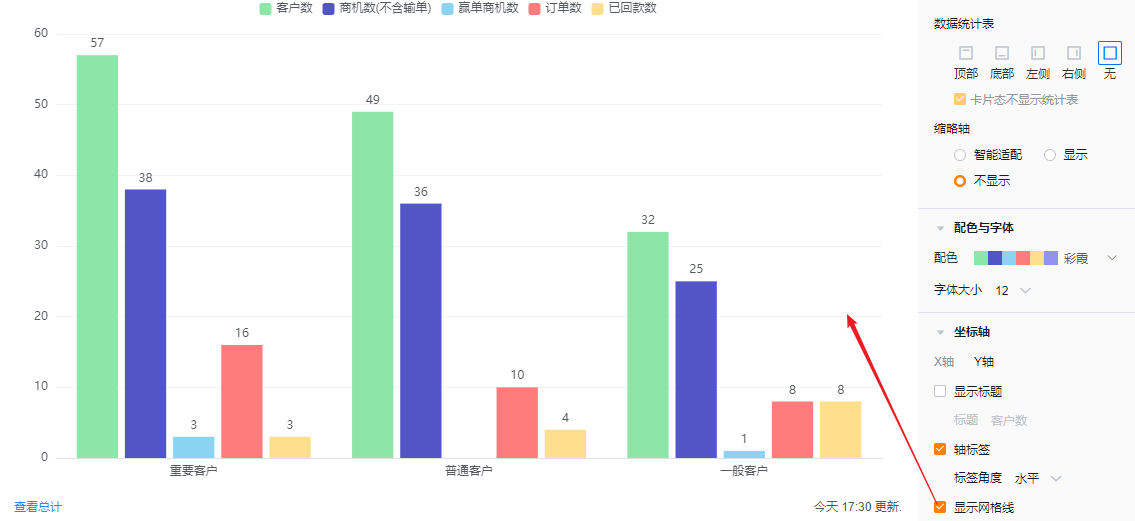

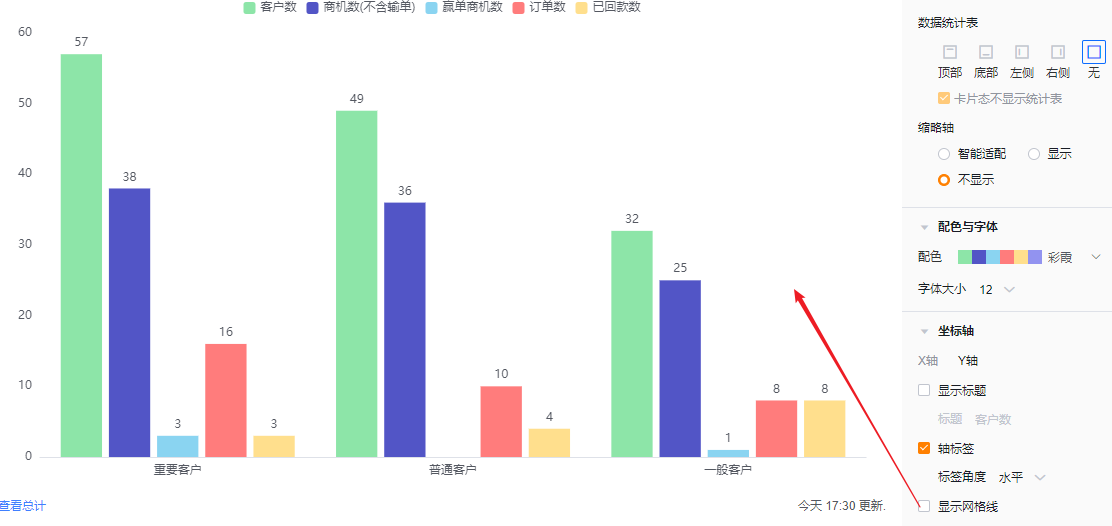

• 显示网格线：默认勾选，可取消勾选

1.2.3 功能配置

1.2.3.1 高级配置

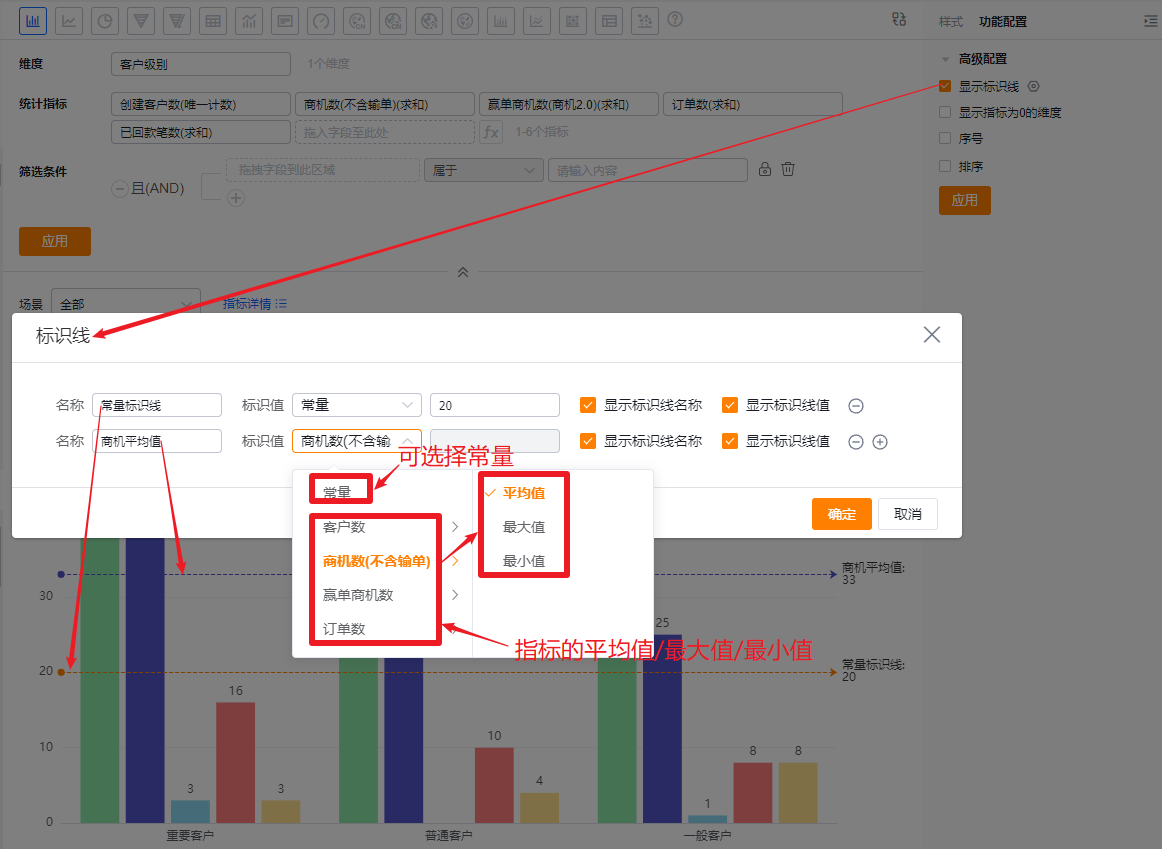

• 显示标识线：可设置图表的标识线，默认不勾选，一个图表最多可设置6个标识线
  • 名称：设置标识线的名称
  • 标识值：默认为常量，可切换成指标的平均值、最大值和最小值，选择常量时，可设置具体值
  • 显示标识线名称：默认不展示，可勾选展示
  • 显示标识线值：默认不展示，可勾选展示。

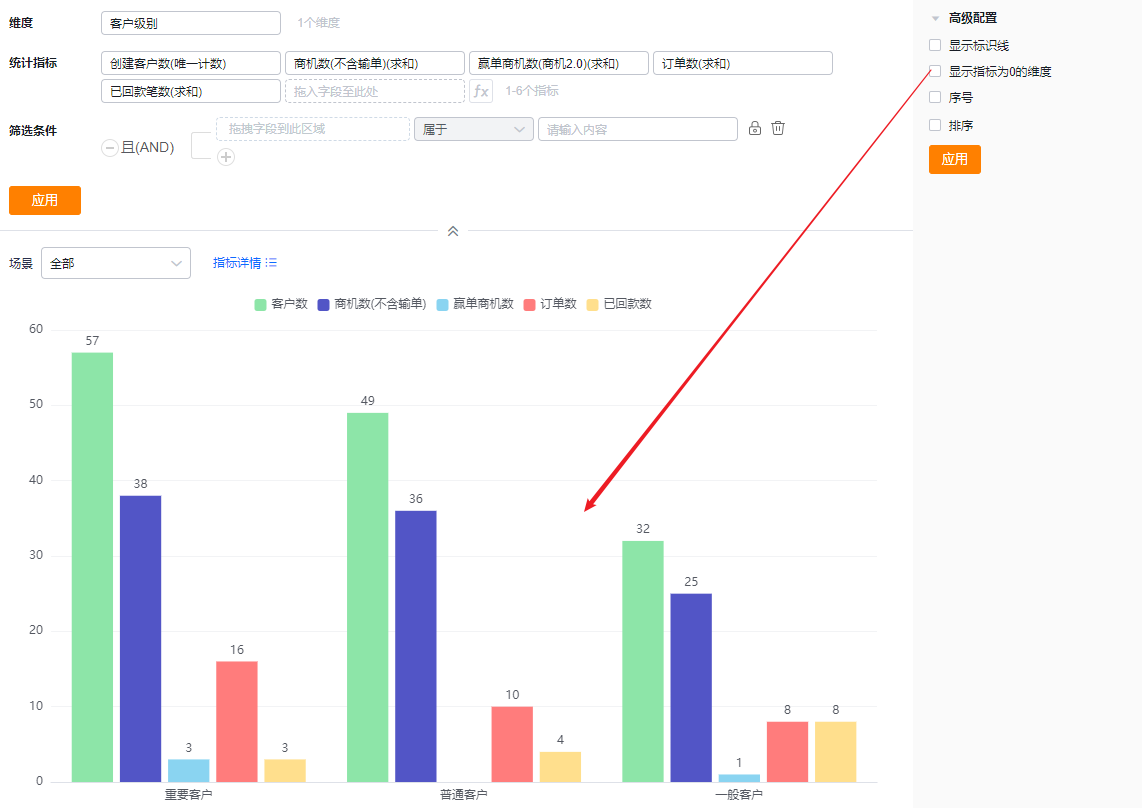

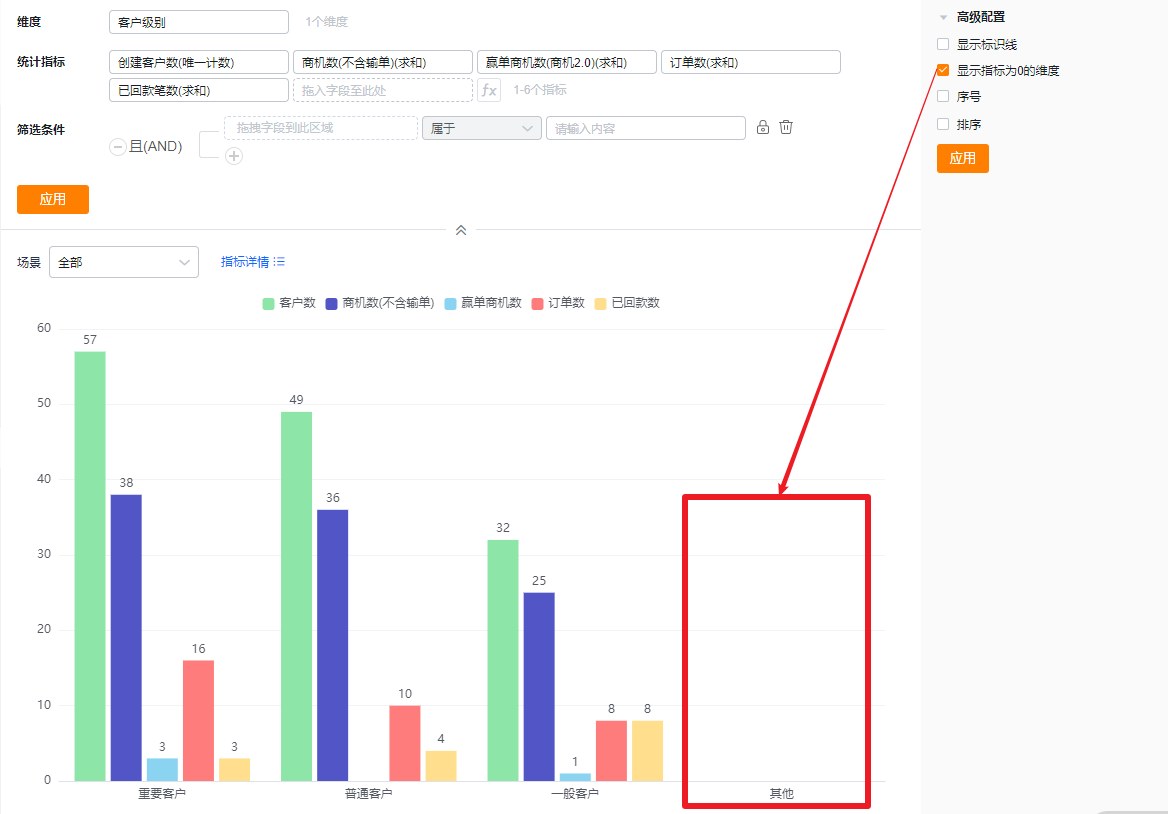

• 显示指标为0的维度：默认不勾选，可勾选后展示指标为0的维度

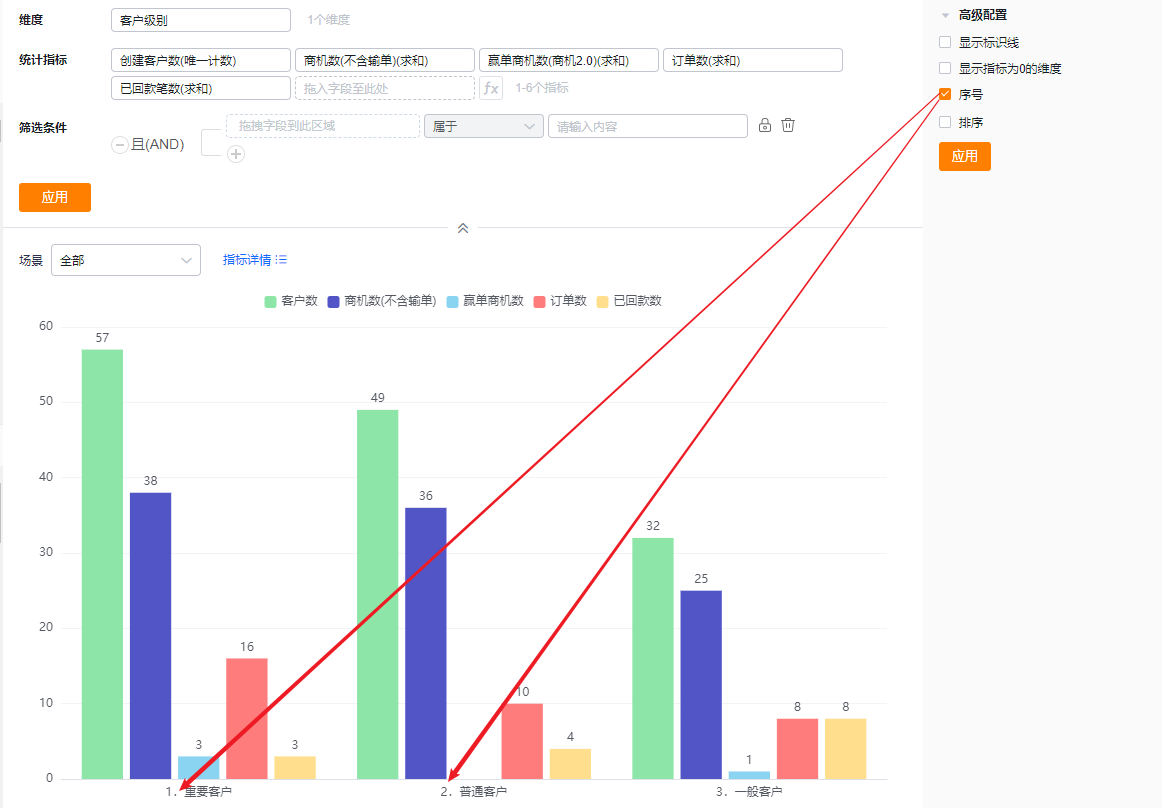

• 序号：默认不勾选，勾选后可展示序号

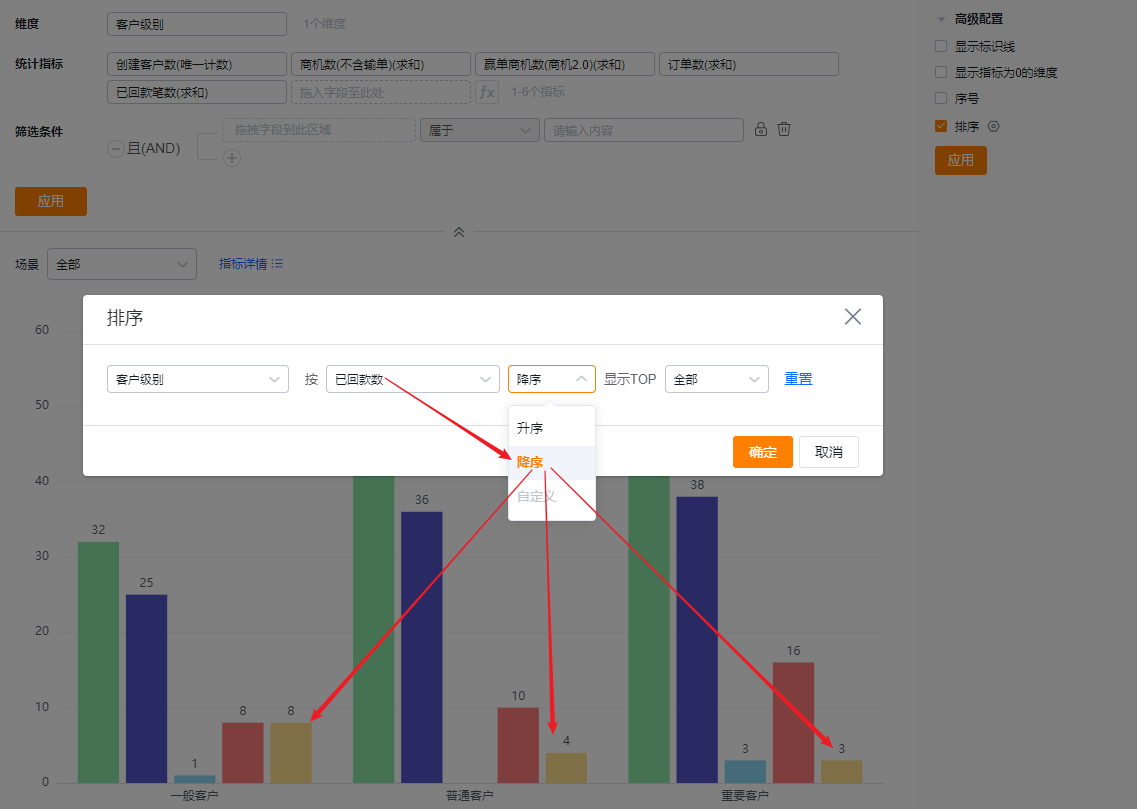

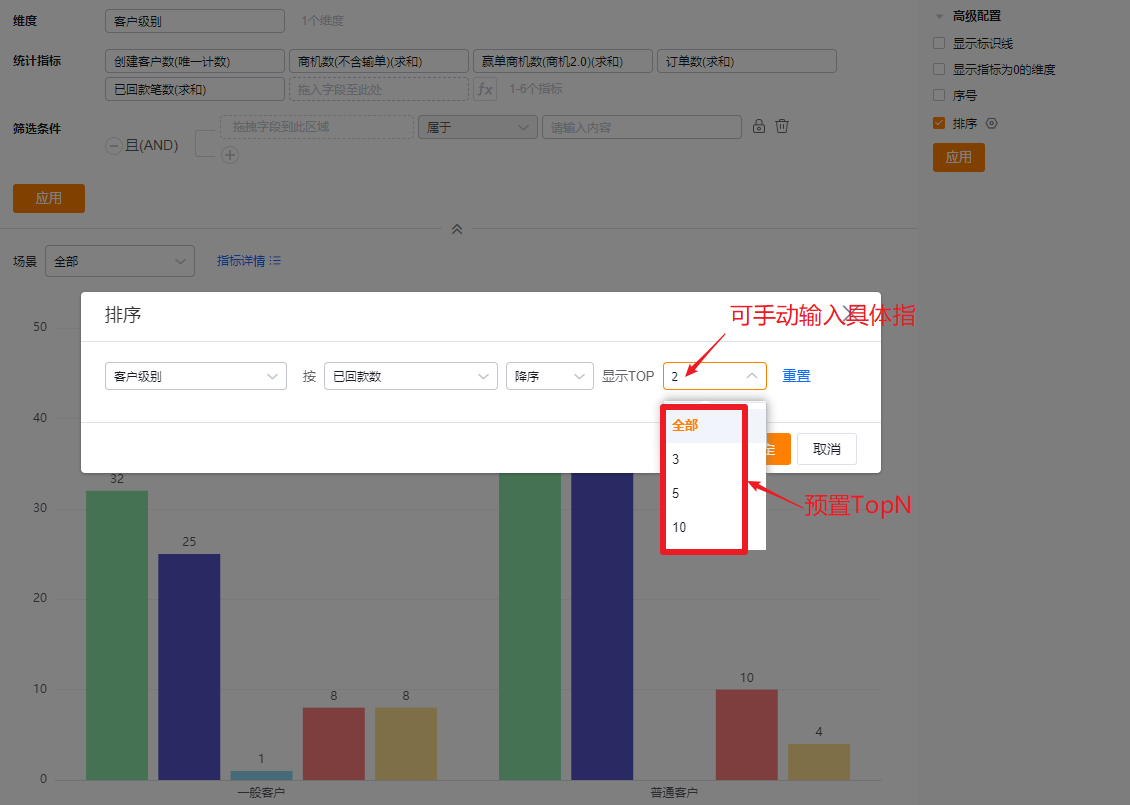

• 排序：默认不勾选，勾选后可设置维度基于本身的排序及TopN或者维度基于某个指标的排序及TopN，TopN可以选择预置的，也可手动输入具体数值

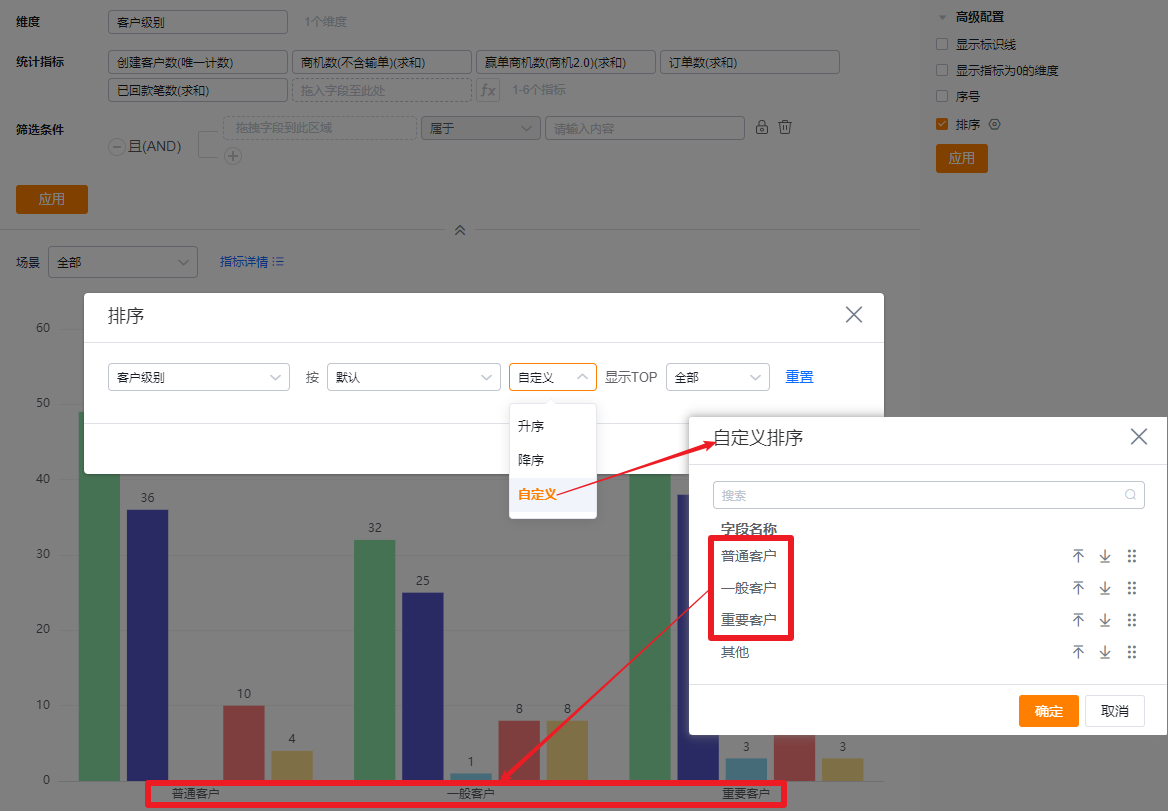

• 当维度时枚举值或者部门字段时，支持自定义排序

1.2.4 样式（移动端）

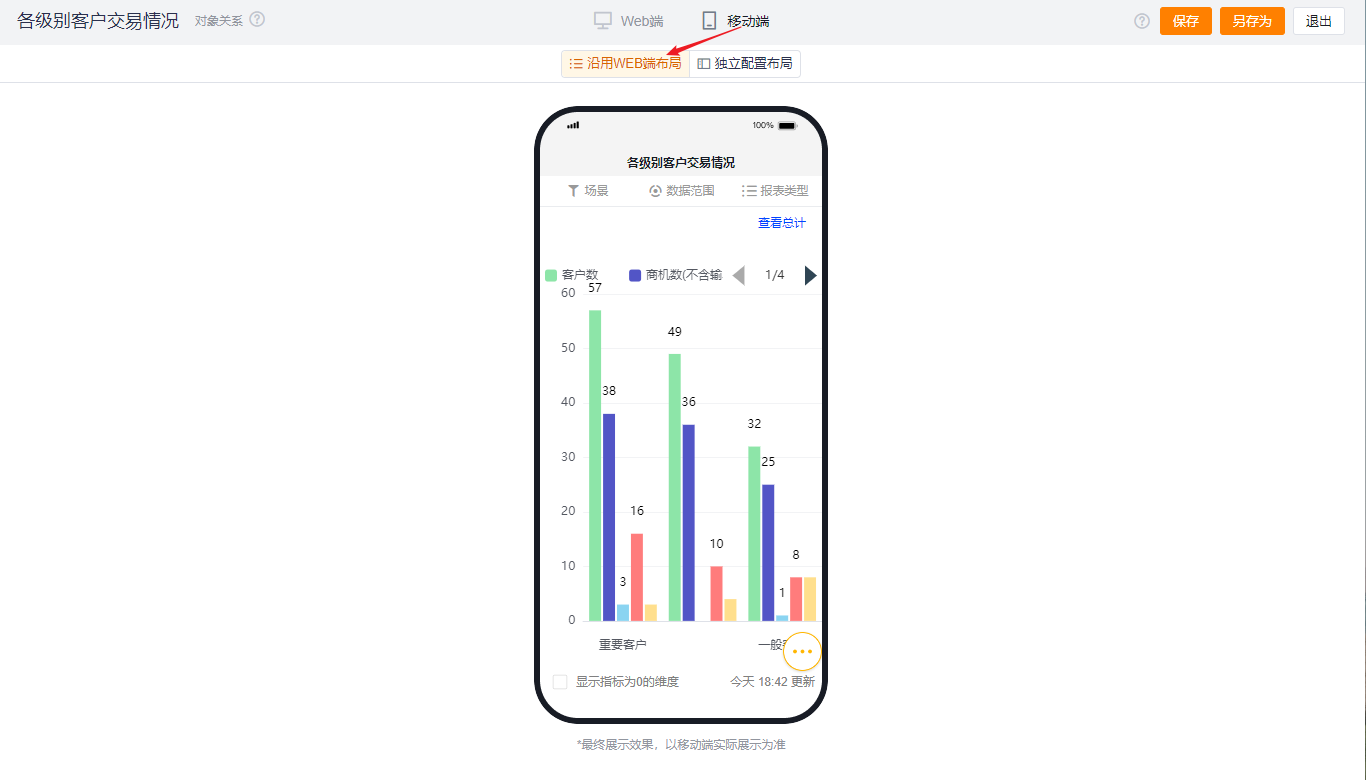

1.2.4.1 沿用WEB端布局

• 跟随WEB端布局回显，不可单独设置

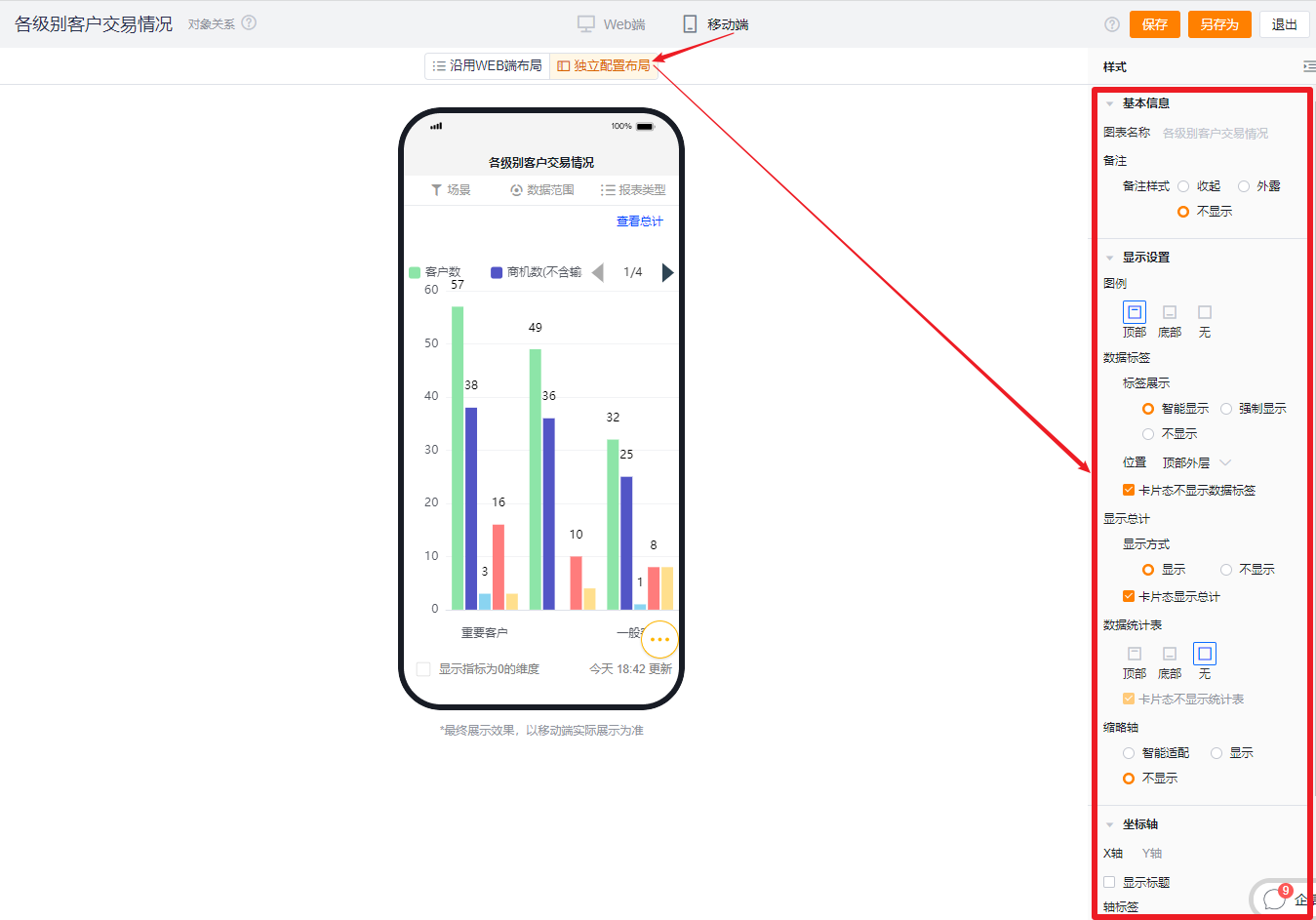

1.2.4.2 独立配置布局

• 默认按WEB端对应配置项选中的内容回显，可进一步调整成更适合移动端展示的效果
  • 配置项内容及可选项比WEB端少，移动端不可单独设置的配置项默认走WEB端的配置，可设置的配置项的展示效果及逻辑同WEB端
