热力图

热力图

1.1 应用场景

热力图通过颜色深浅可以展示每个维度在一定数据范围内的数值大小情况。例如,热力图可以对比不同行业不同客户级别的客户数等

1.2 图表配置

1.2.1 坐标轴数据

  • 维度:2个维度
  • 指标:1个指标

1.2.2 样式(Web端)

1.2.2.1 基本信息

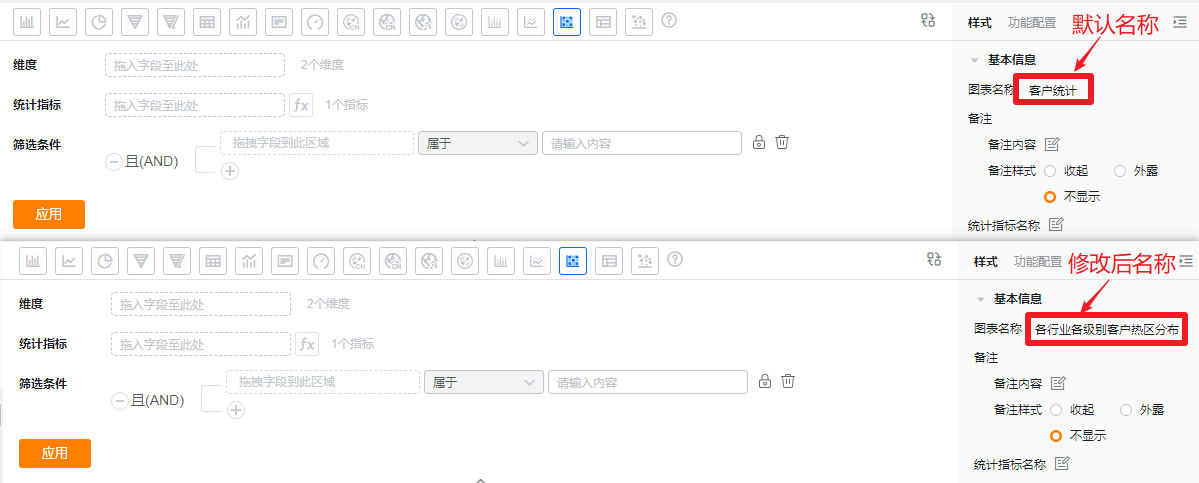

  • 图表名称:新建时默认为分析主题名称,可根据图表配置修改为自定义图表名称
  • 备注:
    • 备注内容:基于当前图表可以设置备注信息,以便查看者更好的了解图表所表达的内容
    • 备注样式:
      • 收起:以图标的形式显示在图表详情态和卡片态的标题后面,鼠标悬浮到图标上时显示备注内容
      • 外露:直接以文字的形式显示在图表详情态和卡片态的标题后面
      • 不显示:图表详情态和卡片态都不展示
* 添加备注内容
* 备注收起样式效果

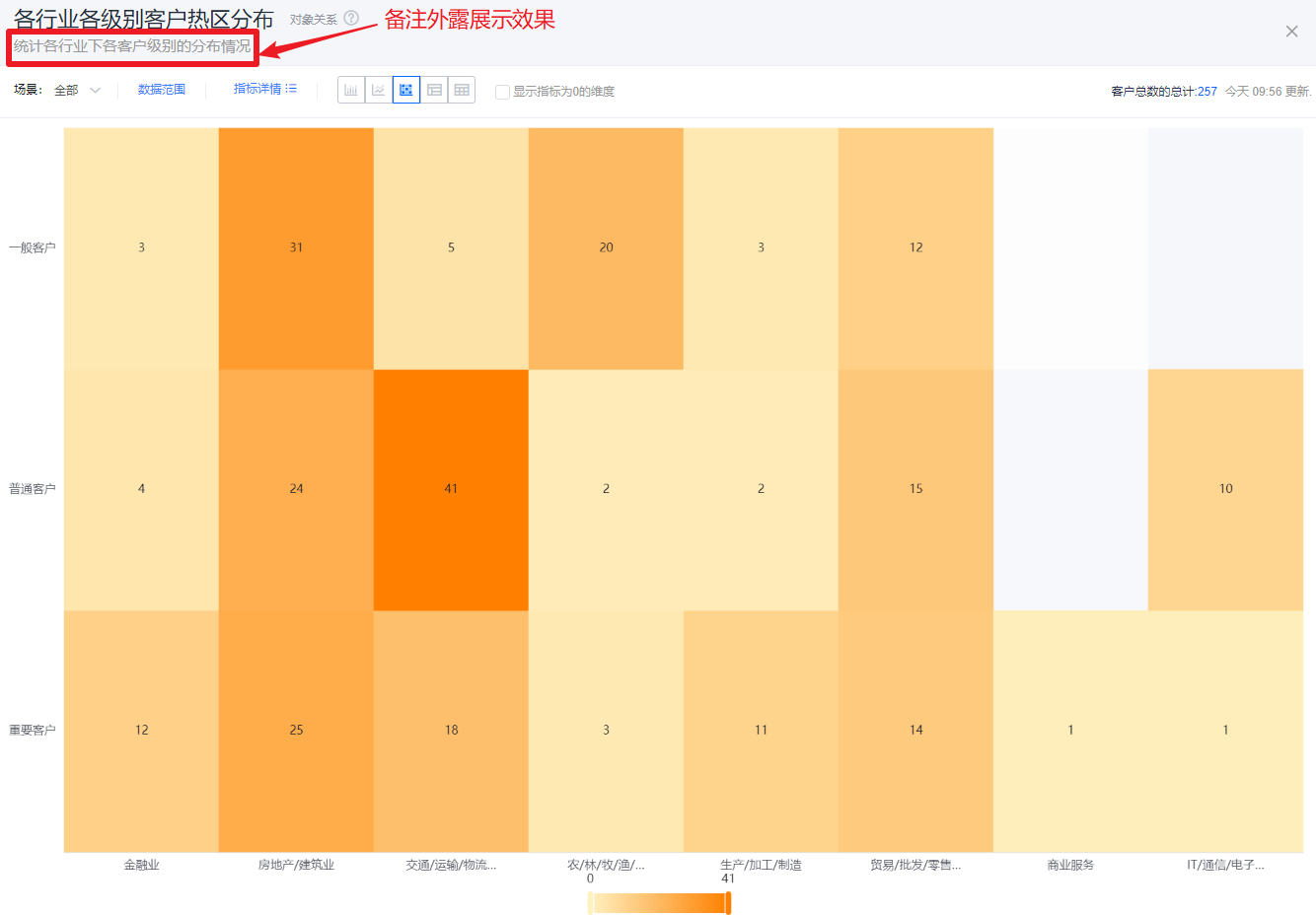

* 备注外露样式效果
* 备注不展示样式效果

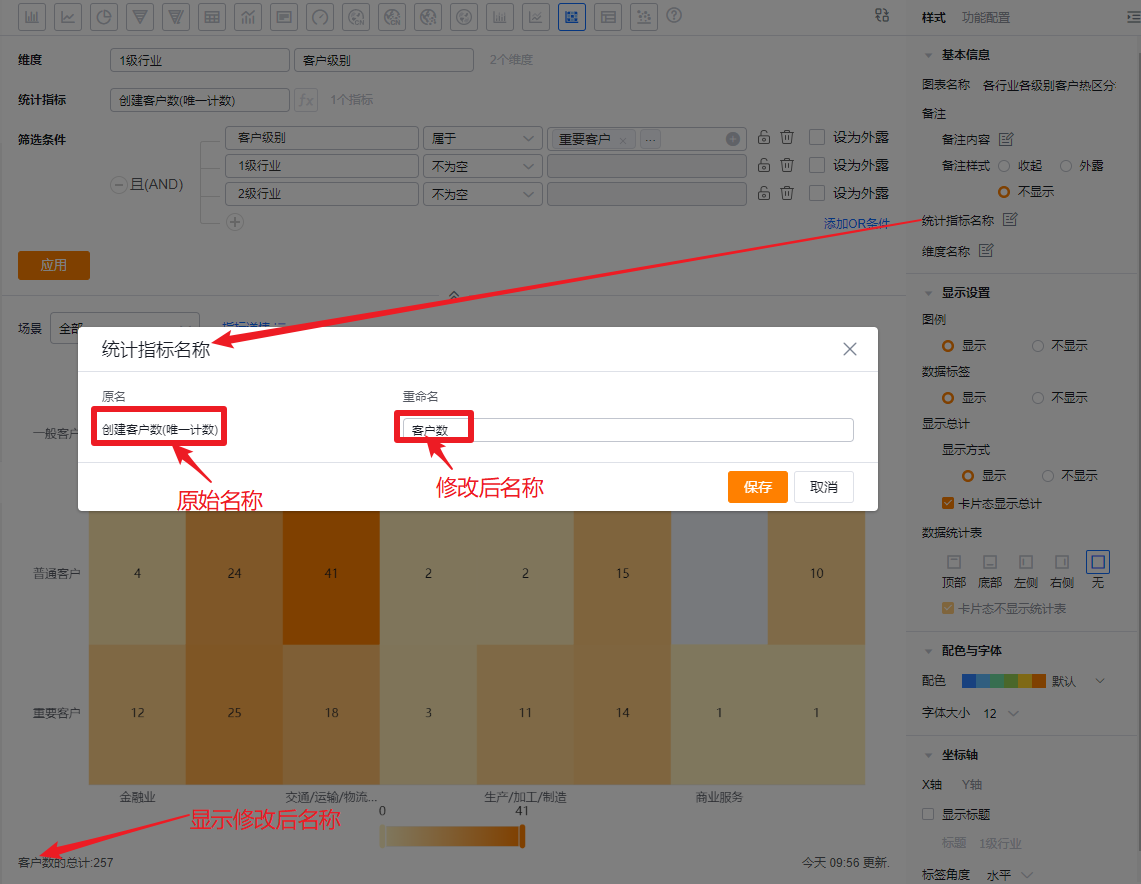

  • 统计指标名称:默认按指标名称展示,可自行修改展示内容

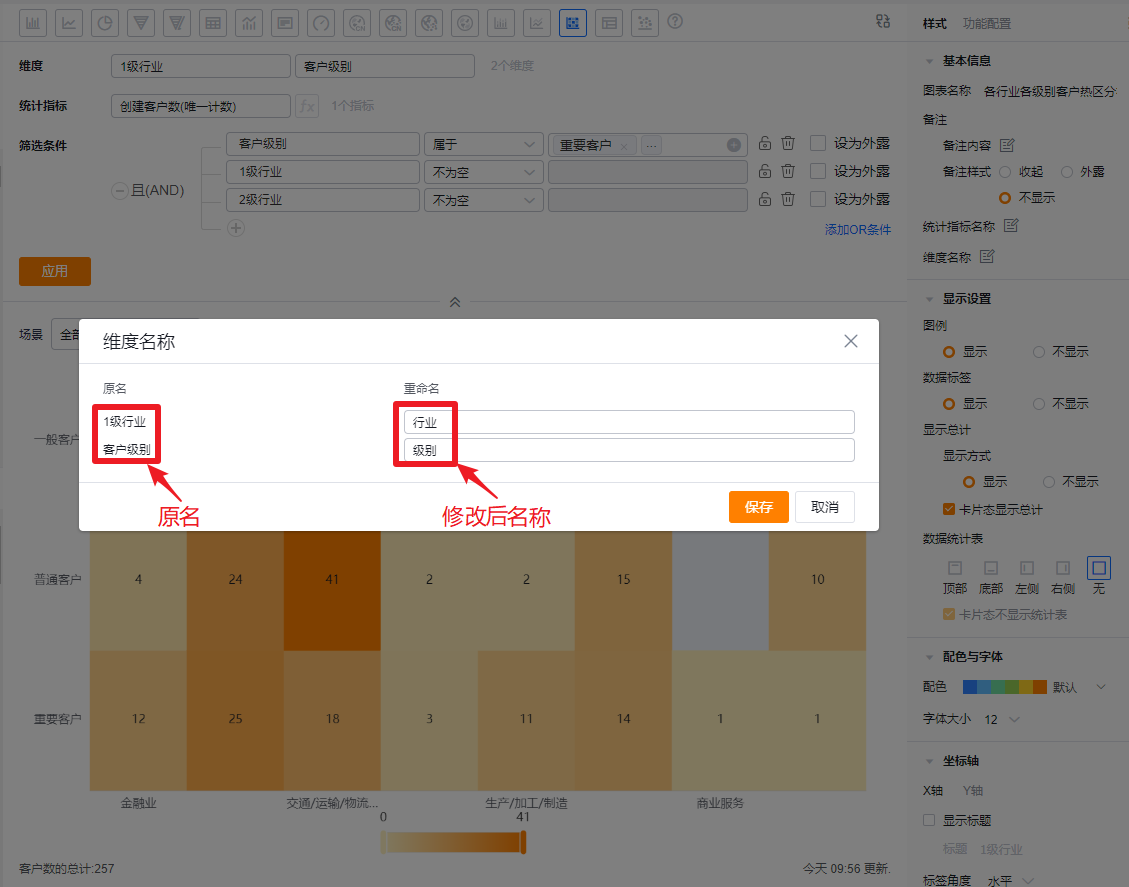

  • 维度名称:默认按维度名称展示,可自行修改展示内容
1.2.2.2 显示设置
  • 图例:默认展示,可切换为不展示

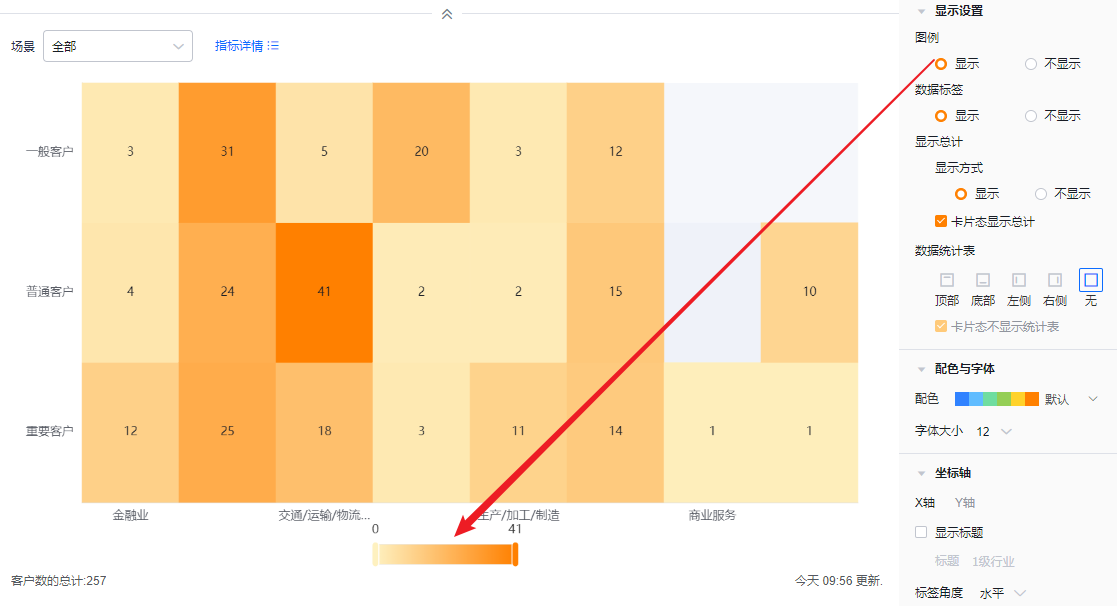

* 显示图例效果

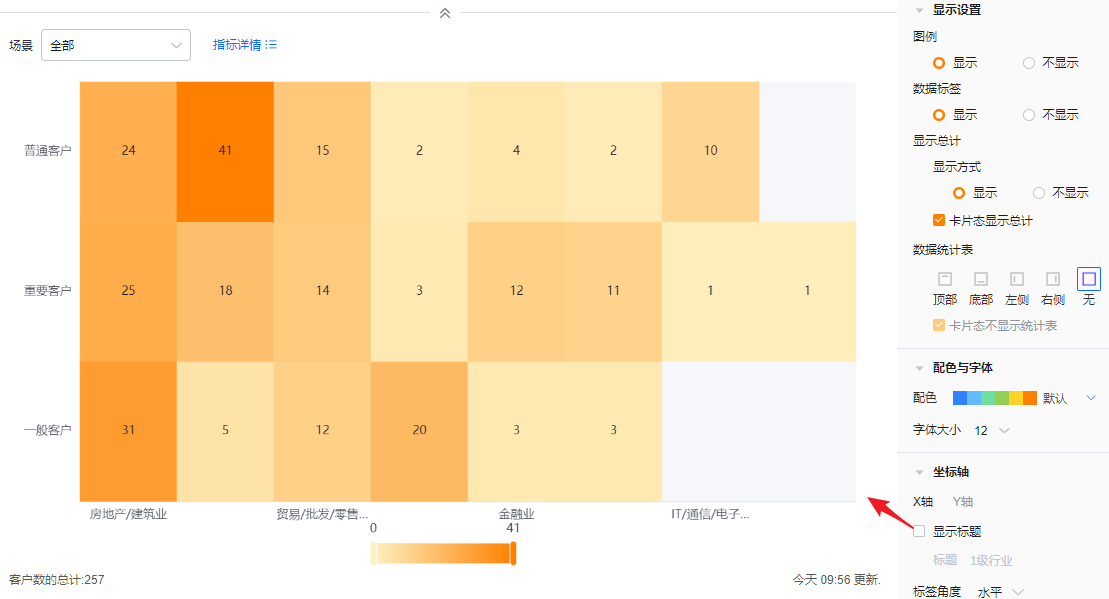

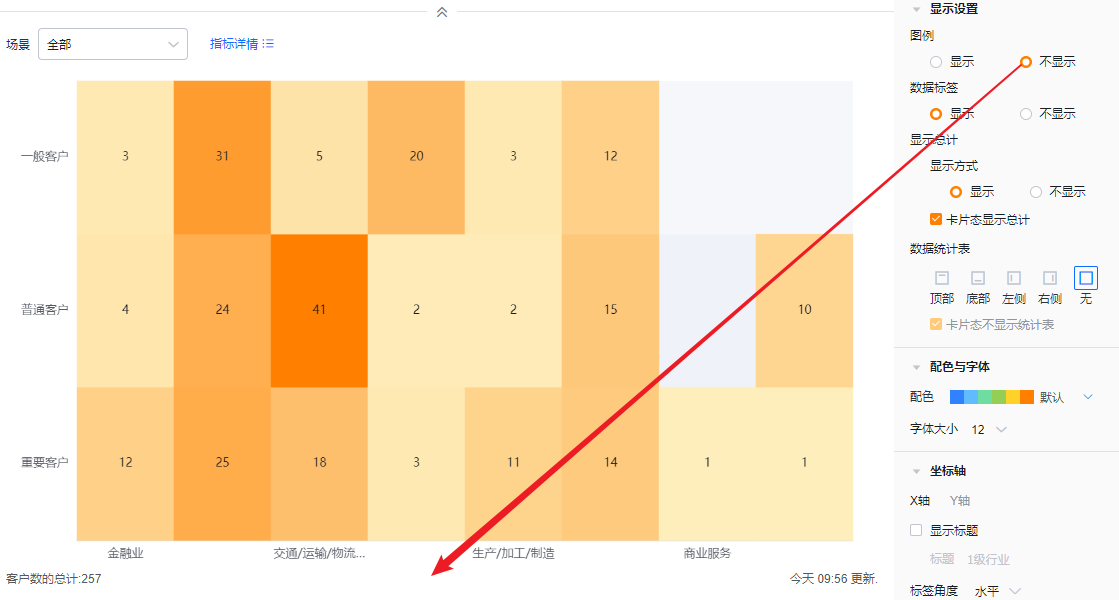

* 不显示图例效果

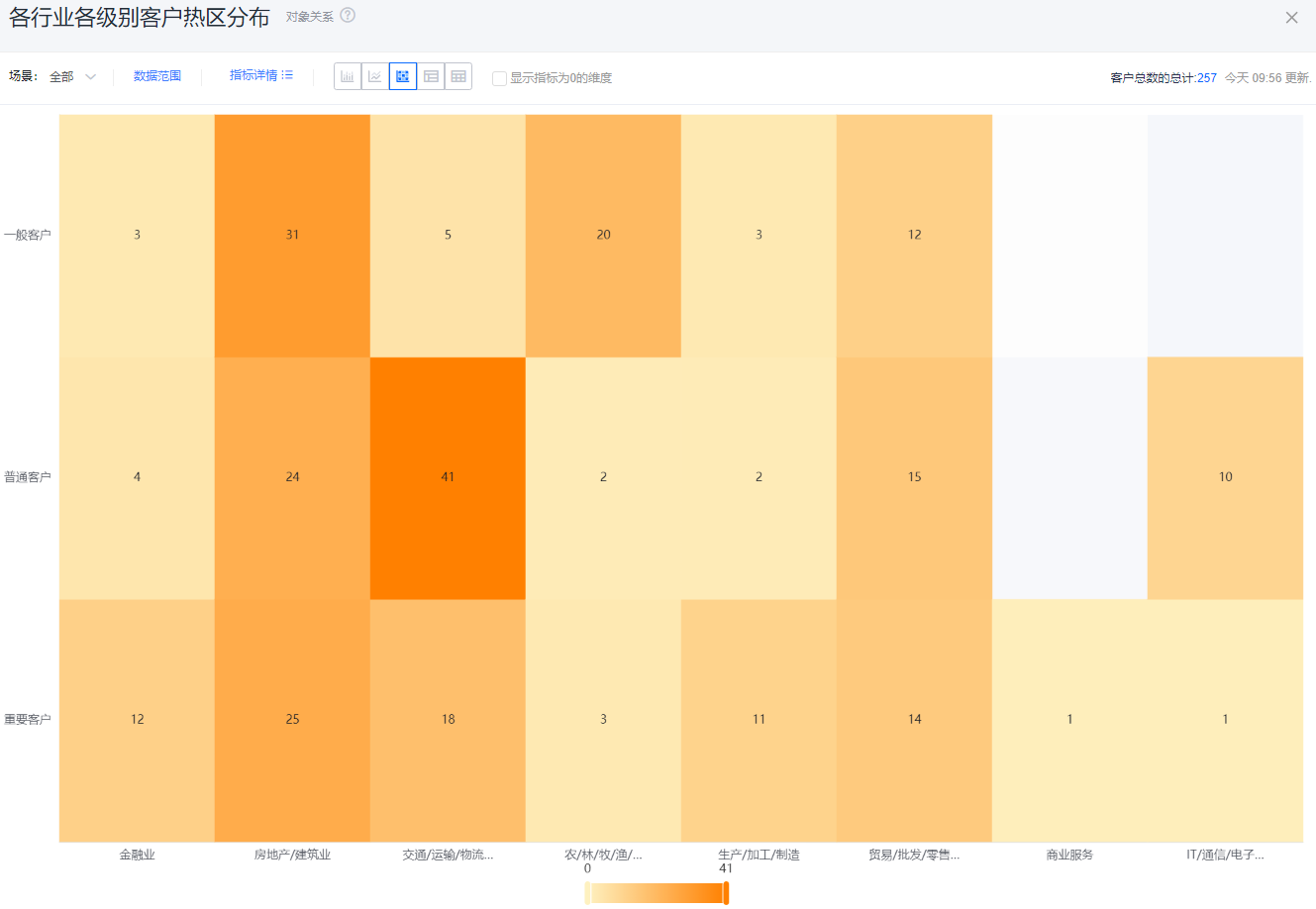

  • 数据标签:默认显示,可切换为不显示

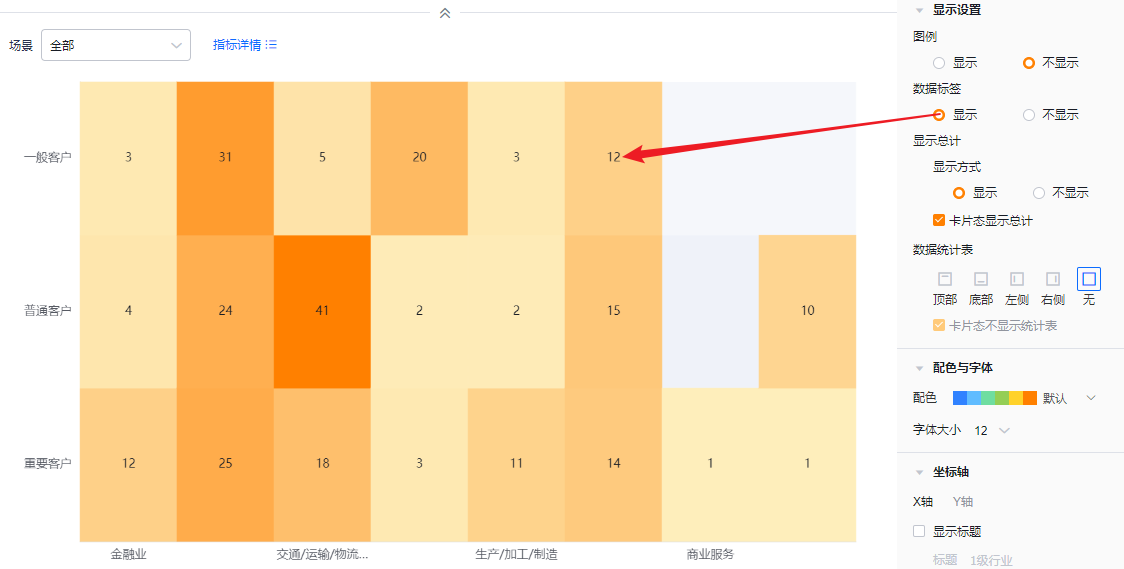

* 显示数据标签效果

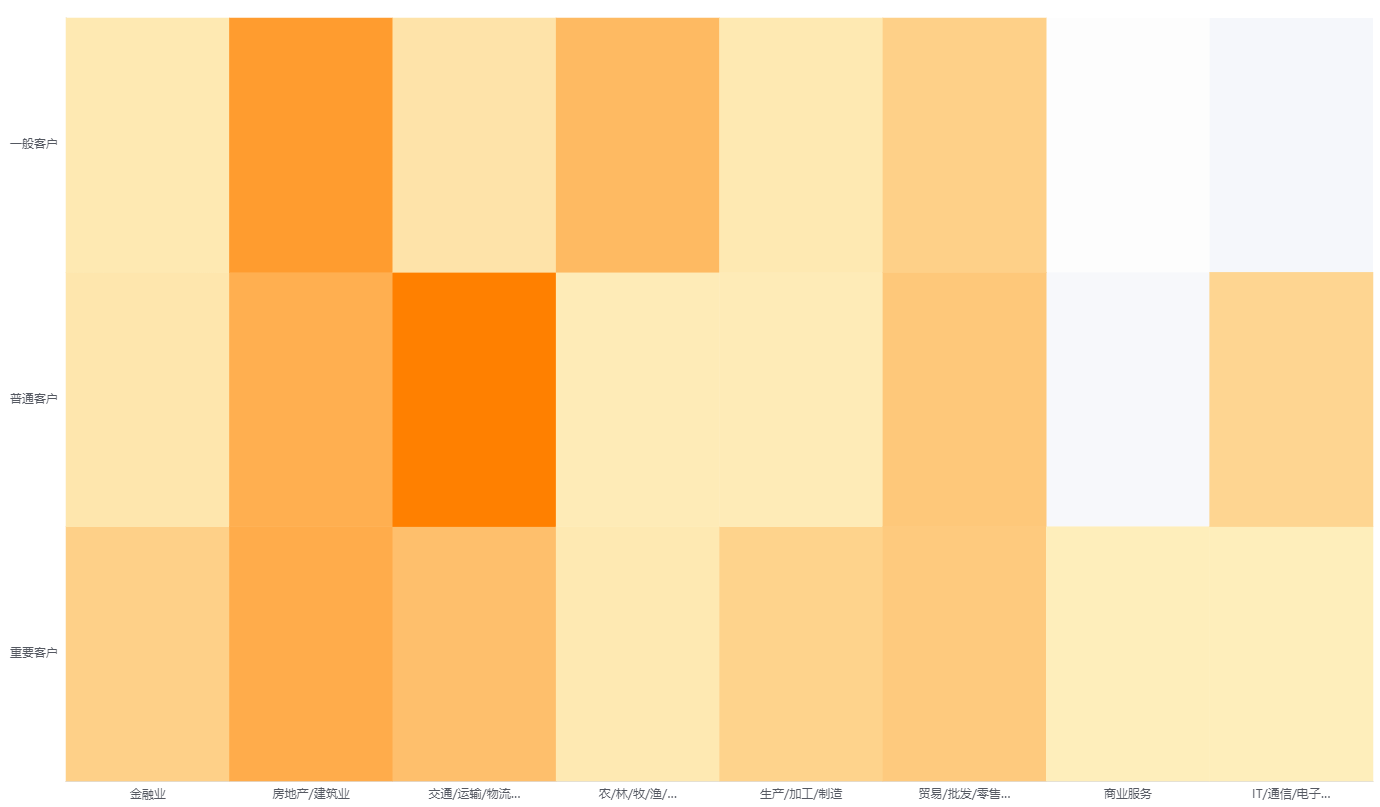

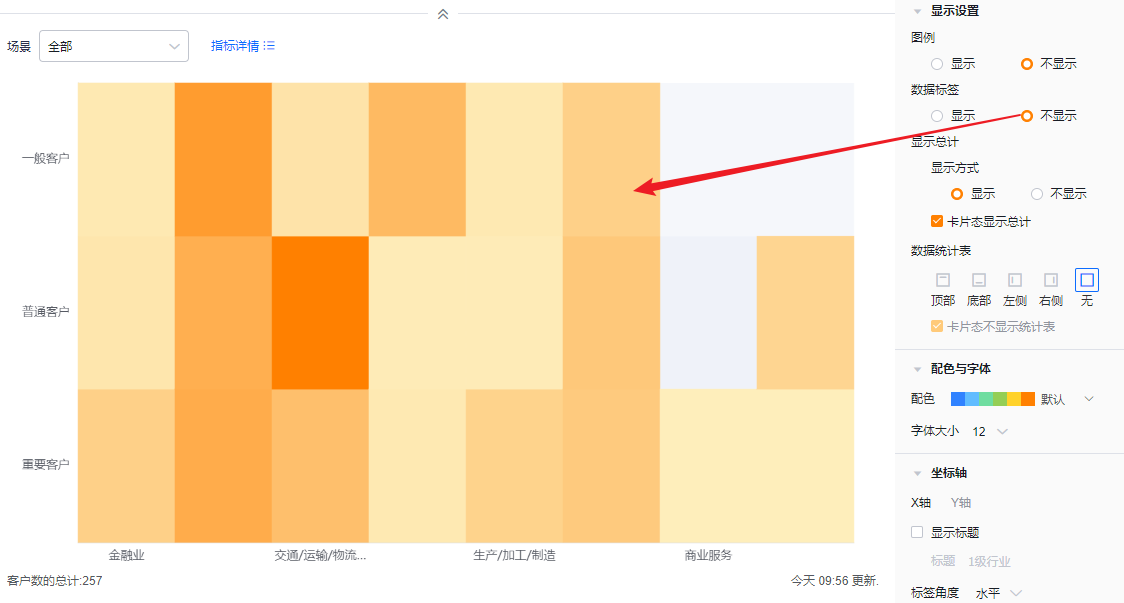

* 不显示数据标签效果
  • 显示总计:
    • 显示方式:默认是显示,可切换为不显示;显示时,可在编辑态、详情态、卡片态(根据具体配置)展示,不显示时,所有态都不展示
    • 卡片态显示总计:默认勾选,可去掉勾选在卡片态不显示总计;当显示方式不显示时,此配置项只读不可编辑

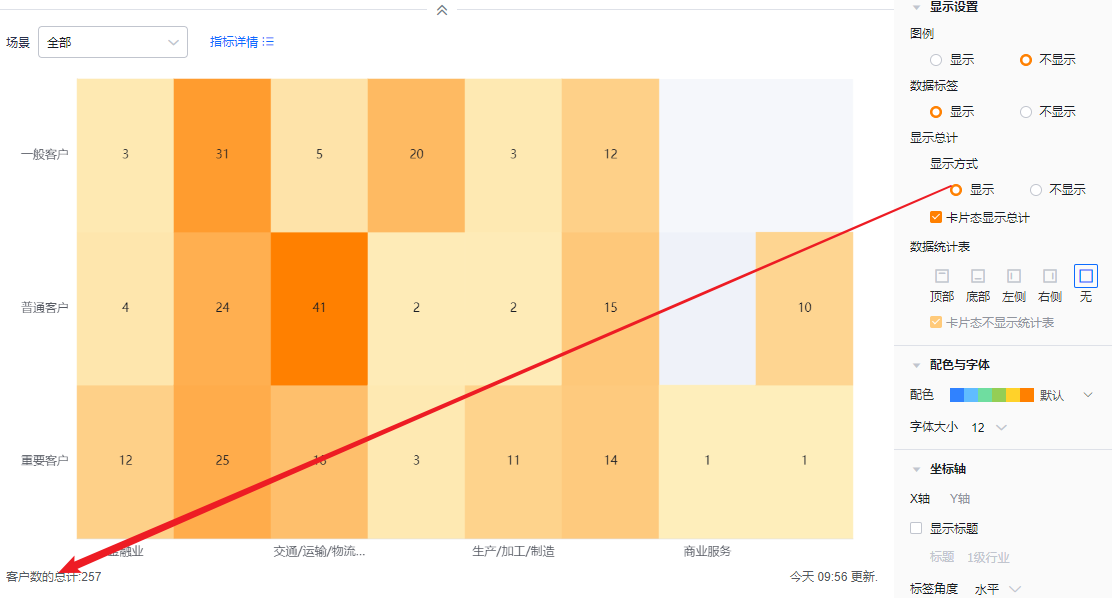

* 显示总计效果

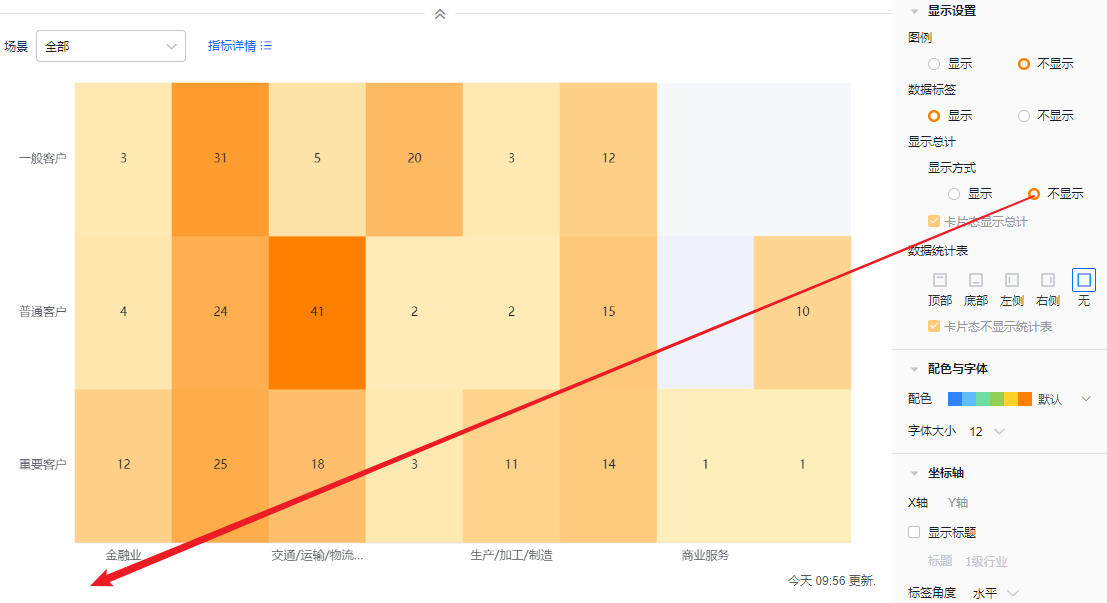

* 不显示总计效果

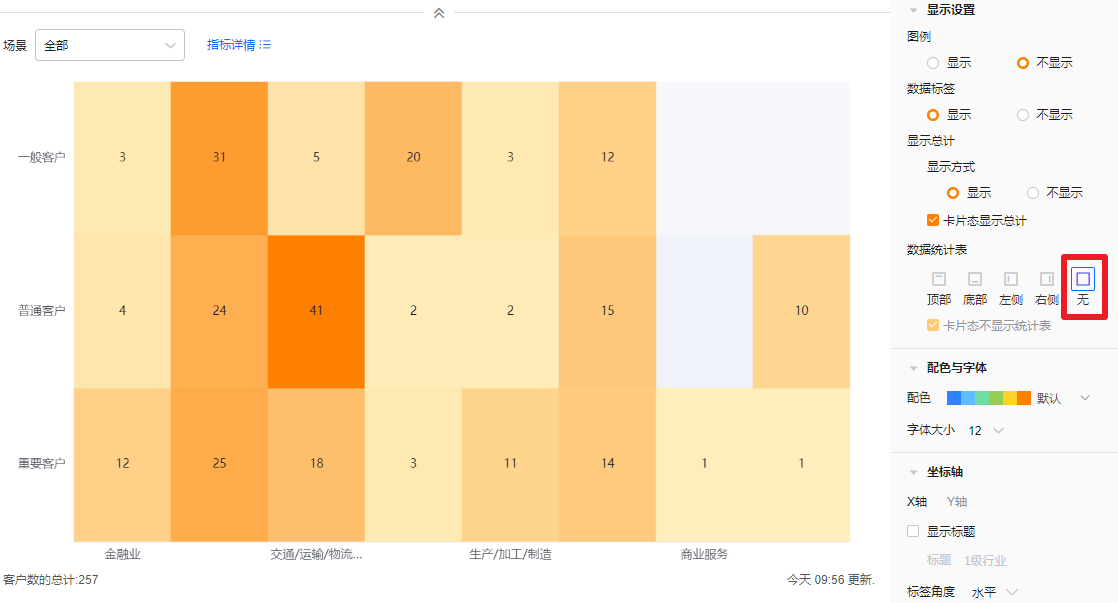

  • 数据统计表:可设置是否展示数据统计表及展示位置,默认不展示,可切换为展示在图形的顶部、底部、左侧、右侧
    • 卡片态不显示统计表:在展示数据统计表的基础上可设置此配置,默认勾选
1.2.2.3 配色与字体

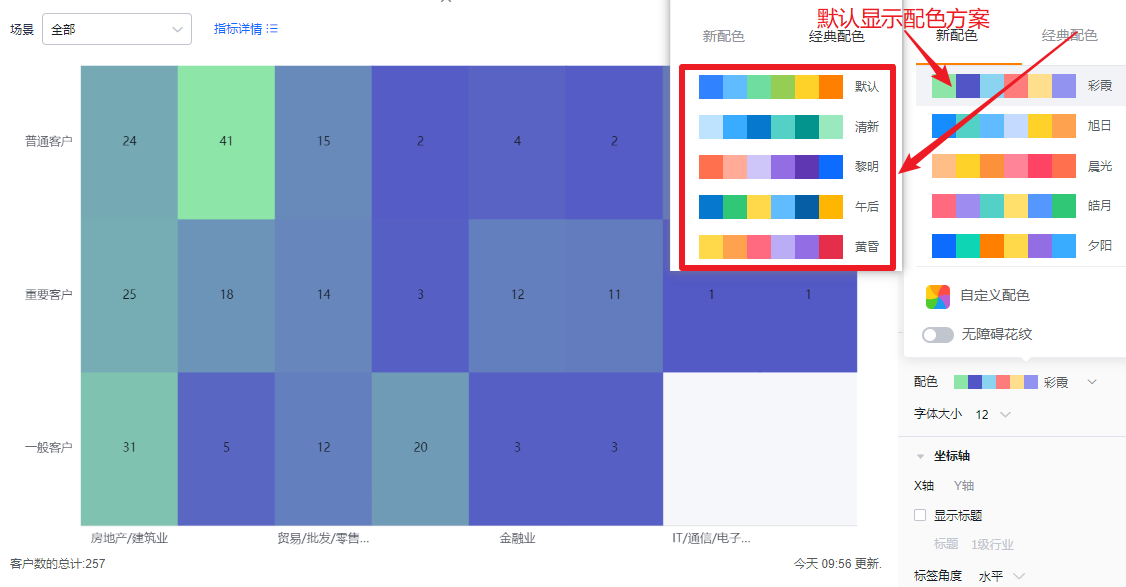

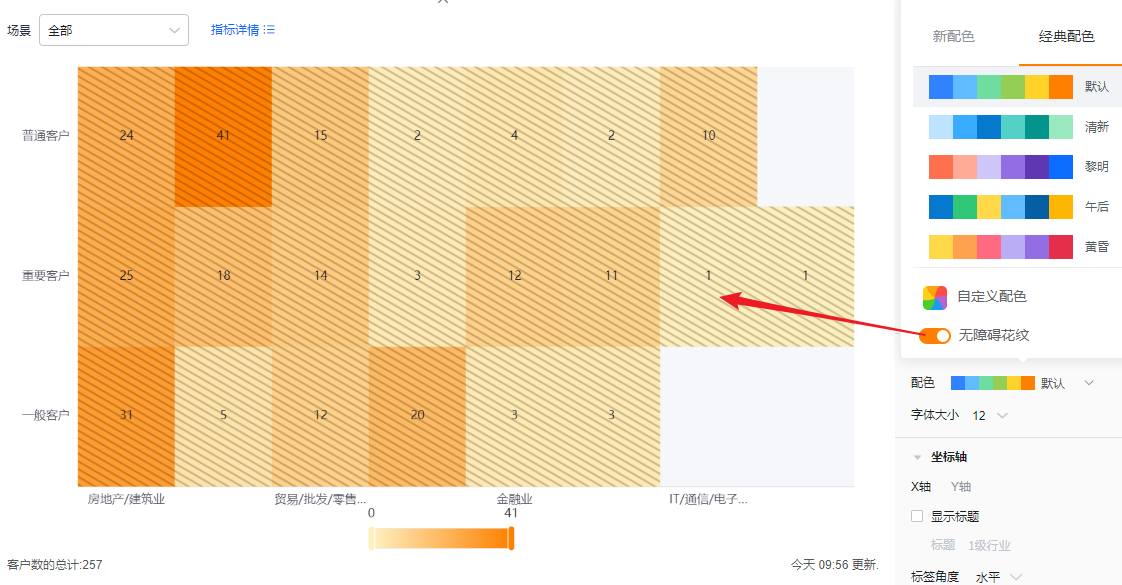

  • 配色:系统支持新配色和经典配色两类配色方案,默认显示新配色下的第一套,另外可以开启无障碍花纹设置
    • 新配色:支持基于某套配色方案再自定义配色
    • 经典配色:不支持自定义配色

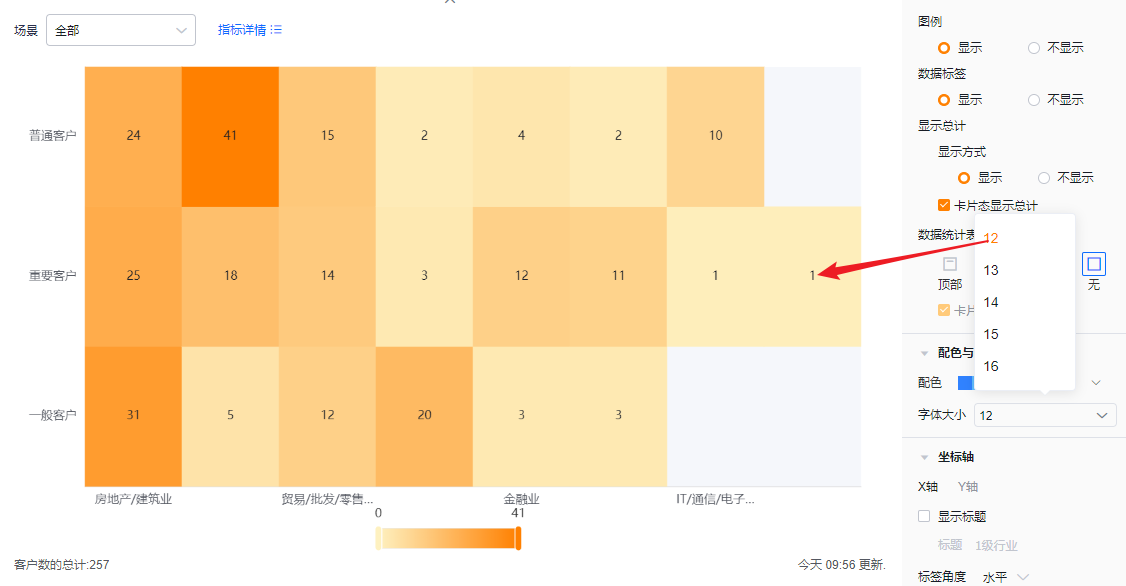

  • 字体大小:默认为12,可切换成13、14、15、16显示
1.2.2.4 坐标轴
  • X轴

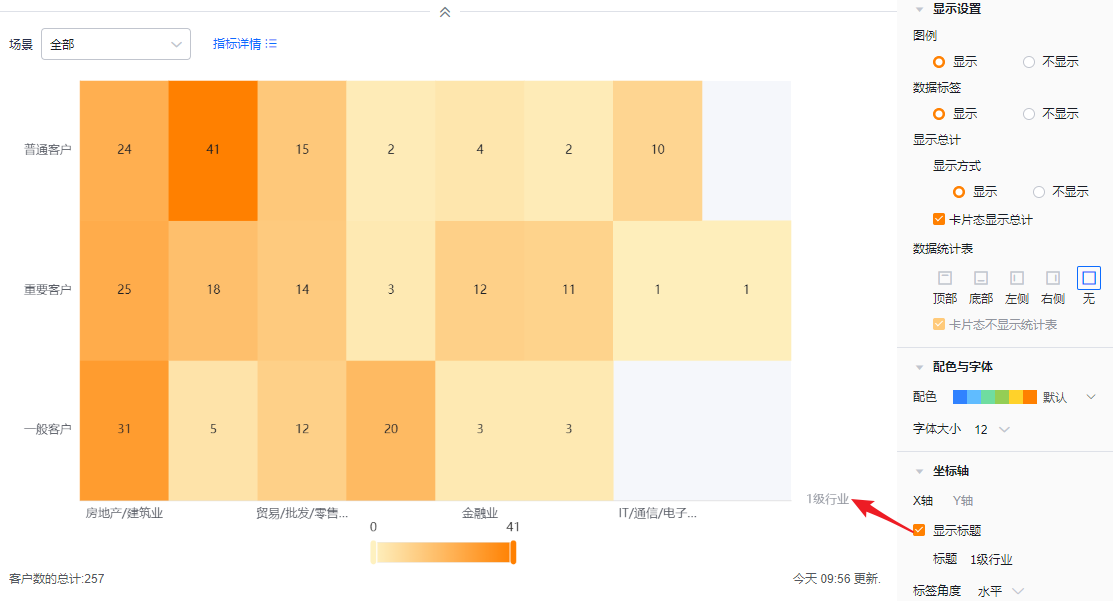

    • 显示标题:默认不勾选,勾选后回显维度字段名称,可自己调整
      • 标题:显示标题不勾选时为只读,勾选后可进行修改

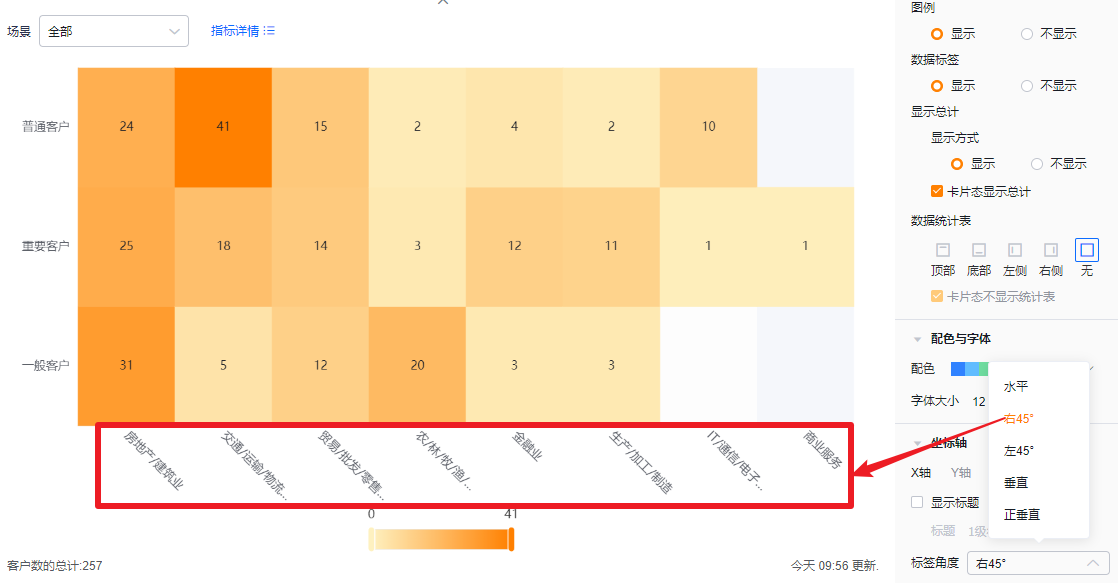

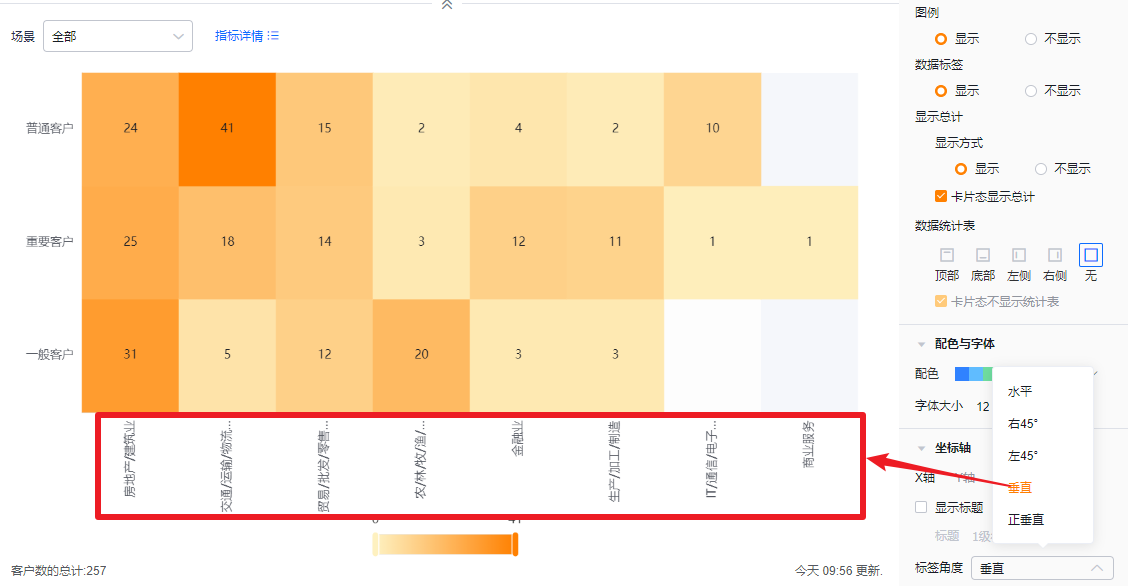

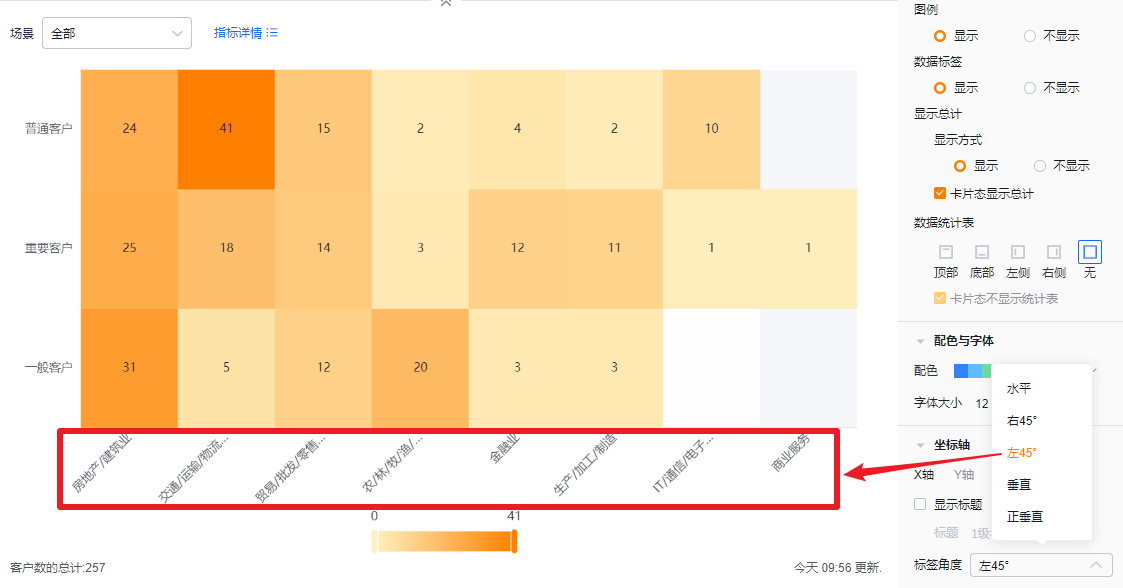

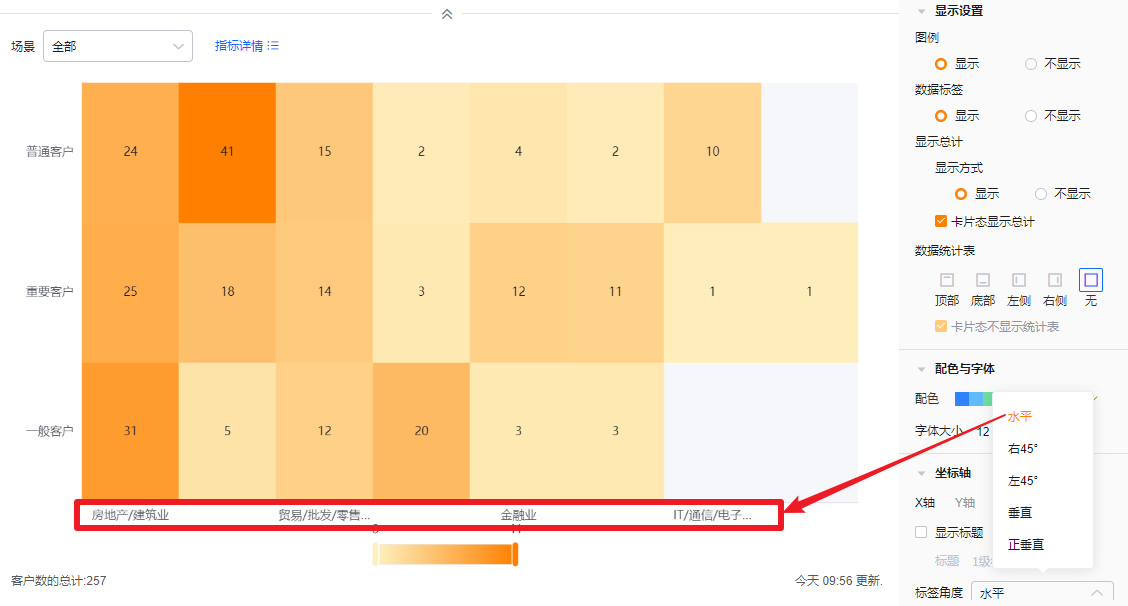

  • 标签角度:默认水平显示,可切换为右45°、左45°、垂直、正垂直
  • Y轴

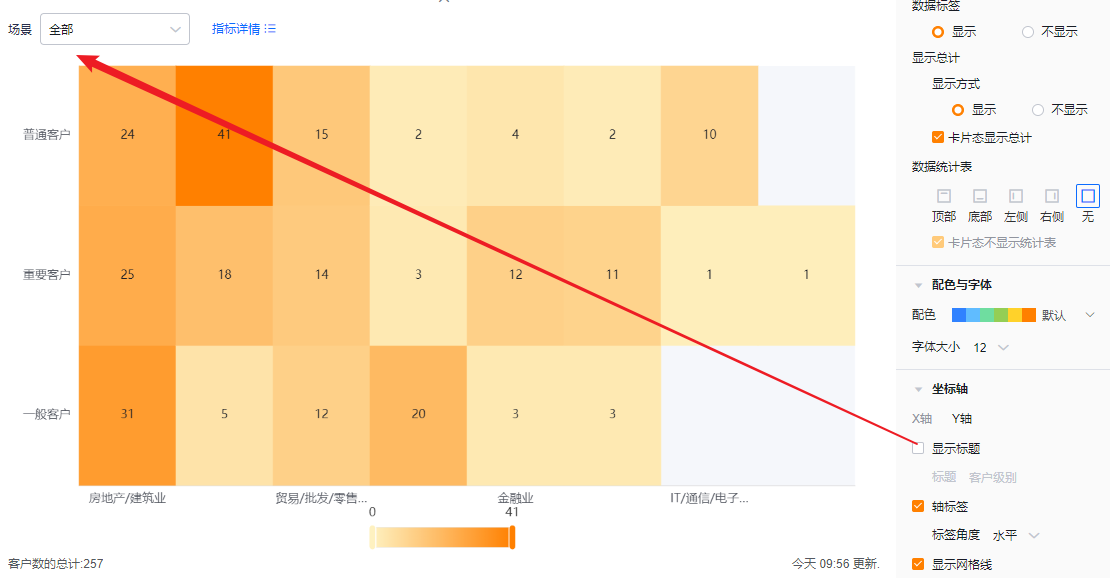

    • 显示标题:默认不勾选,勾选后默认回显第一个指标的名称,可自己调整
      • 标题:显示标题不勾选时为只读,勾选后可进行修改
  • 轴标签:
    • 标签角度:可设置标签角度,默认水平,可切换为左45°或者垂直(显示效果同X轴标签角度显示效果)

1.2.3 功能配置

1.2.3.1 高级配置

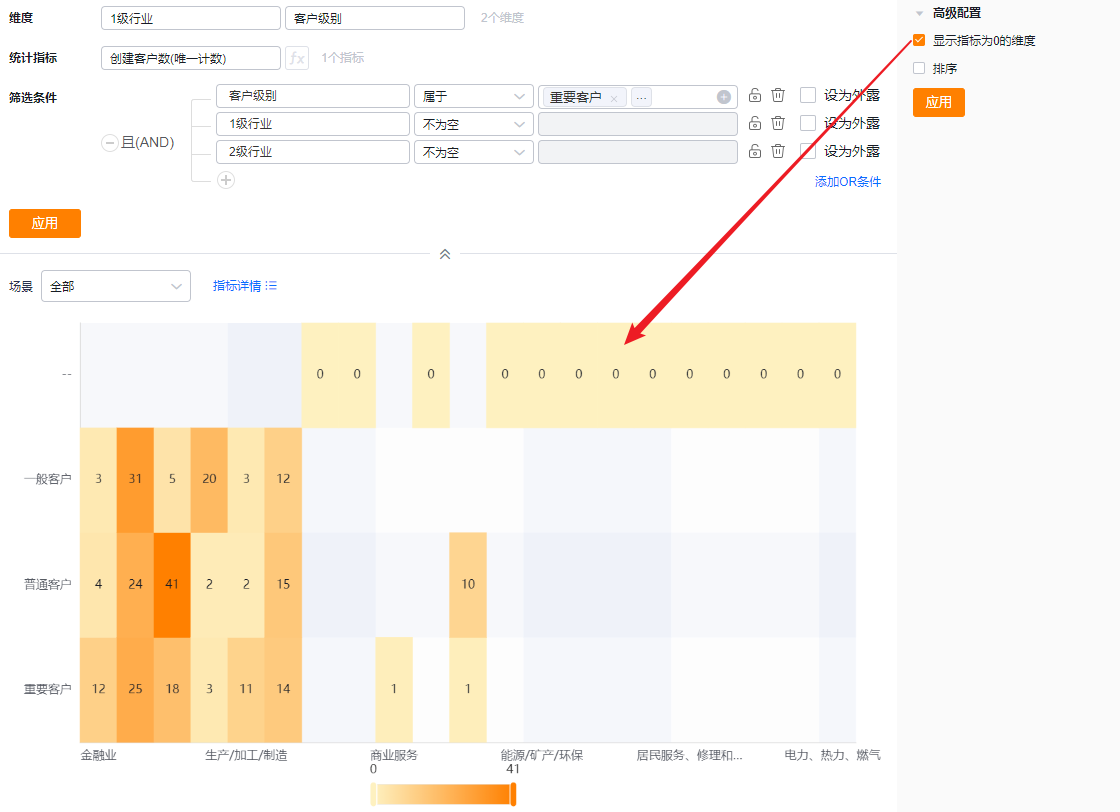

  • 显示指标为0的维度:默认不勾选,可勾选后展示指标为0的维度

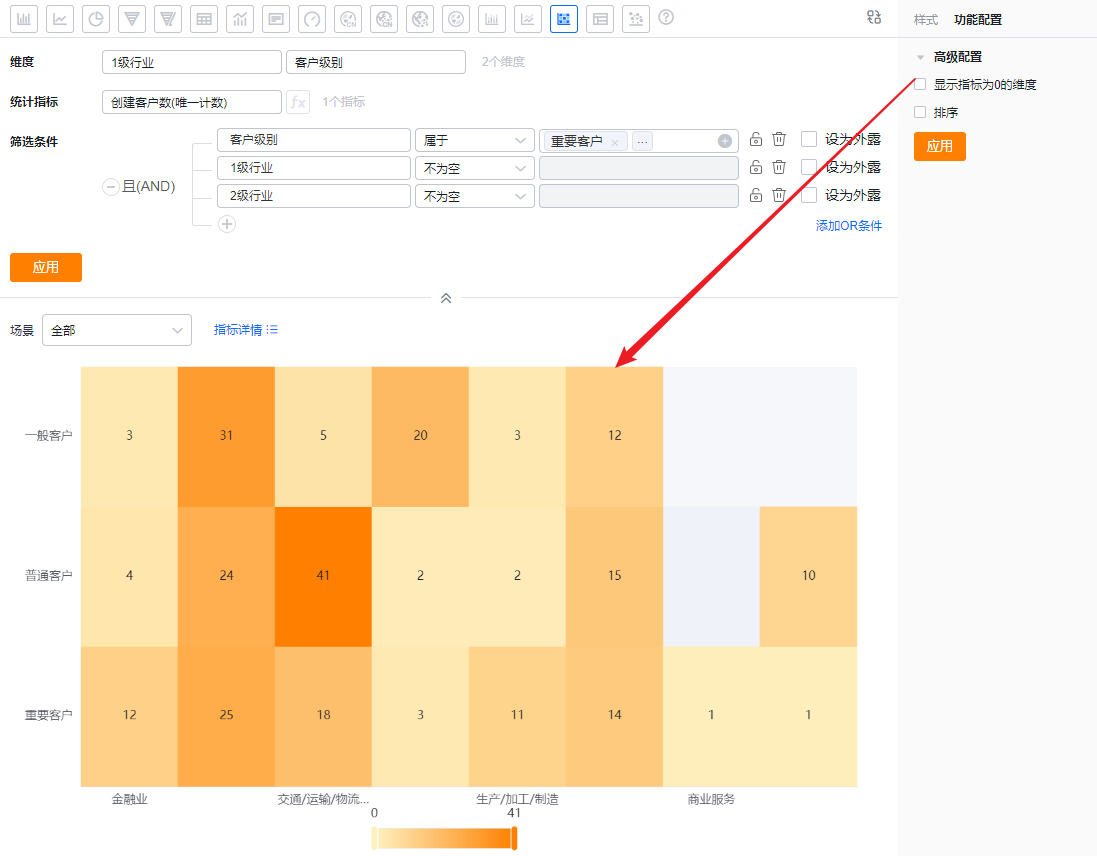

* 不勾选展示指标为0的维度展示效果
* 勾选展示指标为0的维度展示效果

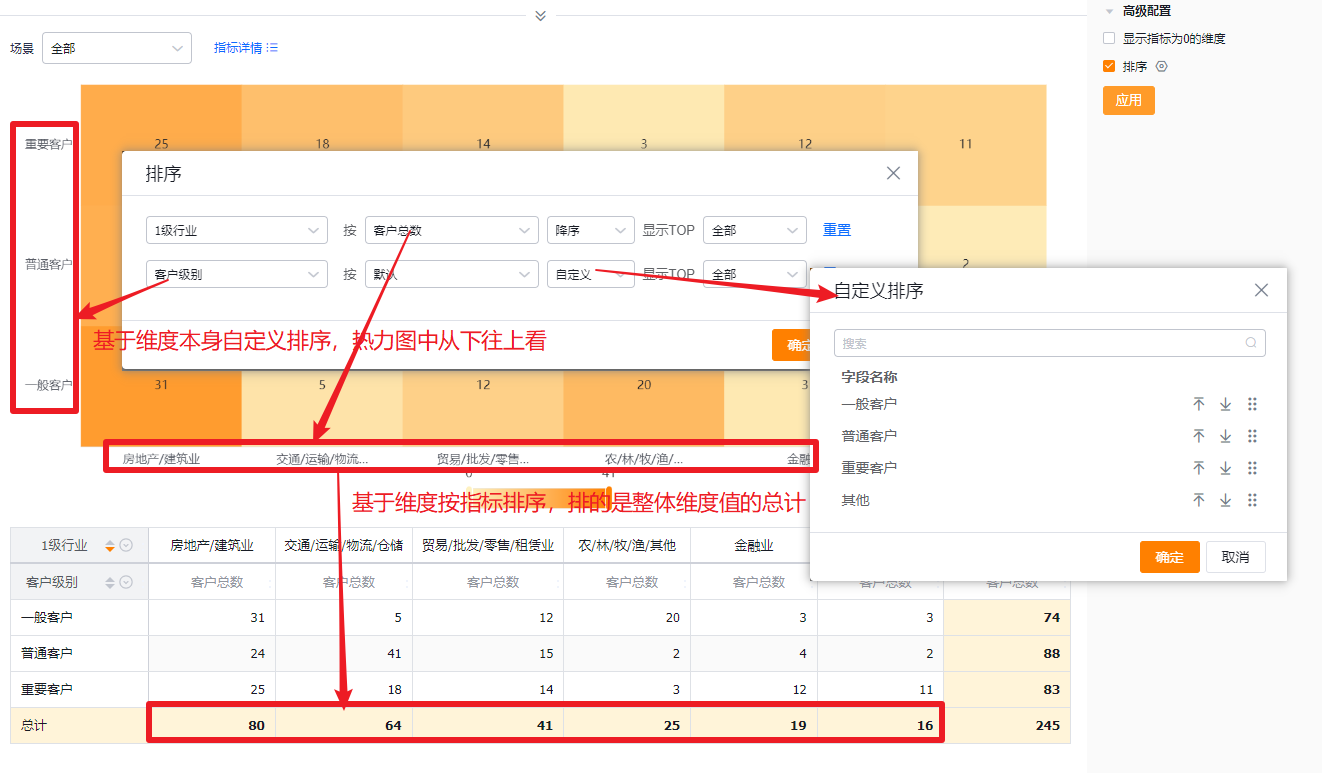

  • 排序:默认不勾选,勾选后可设置维度基于本身的排序及TopN或者维度基于某个指标的排序及TopN,TopN可以选择预置的,也可手动输入具体数值
  • 当维度时枚举值或者部门字段时,支持自定义排序

1.2.4 样式(移动端)

1.2.4.1 沿用WEB端布局
  • 跟随WEB端布局回显,不可单独设置

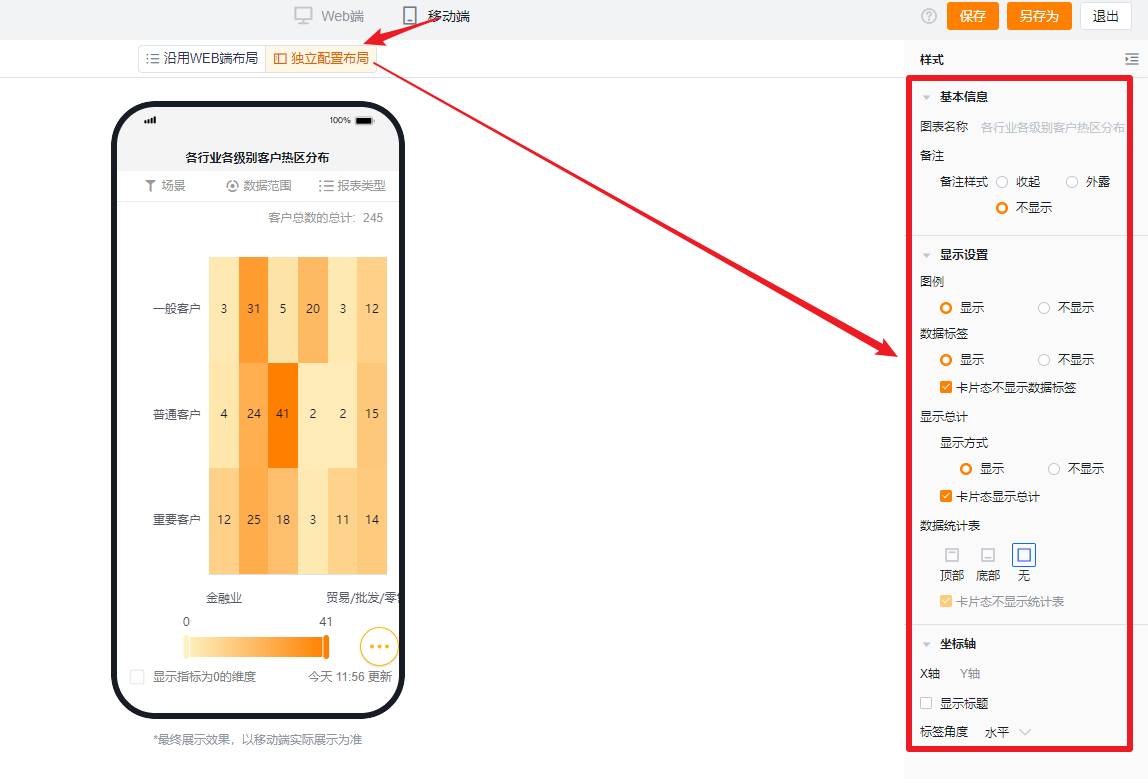

1.2.4.2 独立配置布局
  • 默认按WEB端对应配置项选中的内容回显,可进一步调整成更适合移动端展示的效果
    • 配置项内容及可选项比WEB端少,移动端不可单独设置的配置项默认走WEB端的配置,可设置的配置项的展示效果及逻辑同WEB端
