蝴蝶图

蝴蝶图

1.1 应用场景

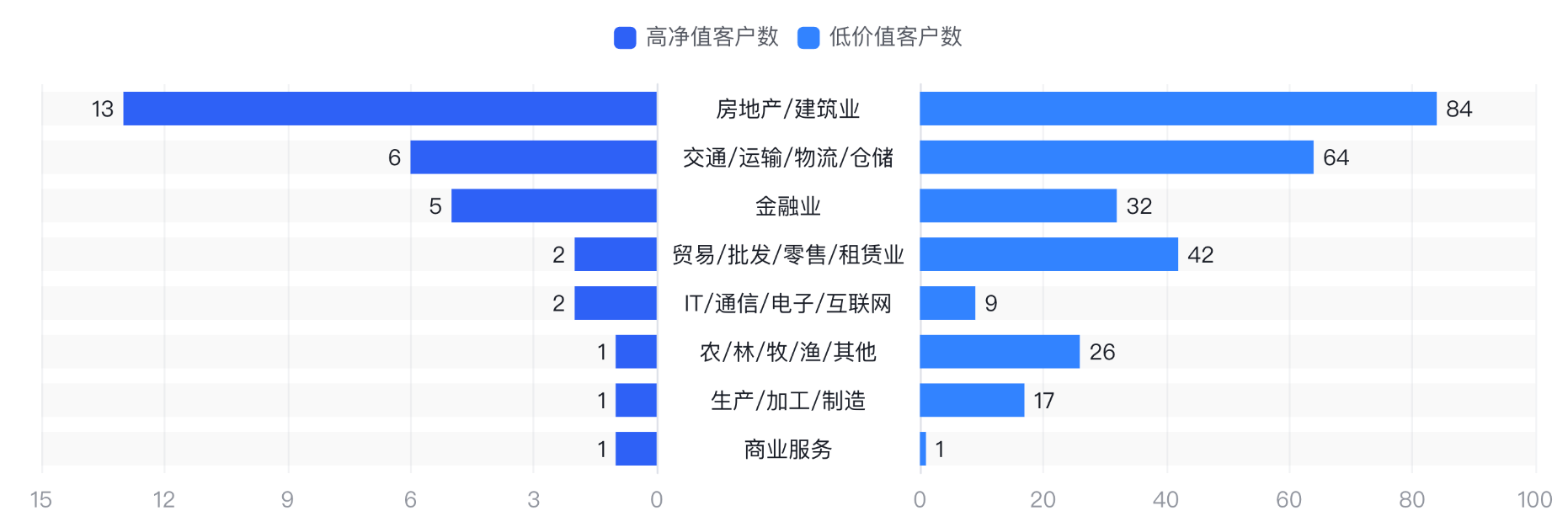

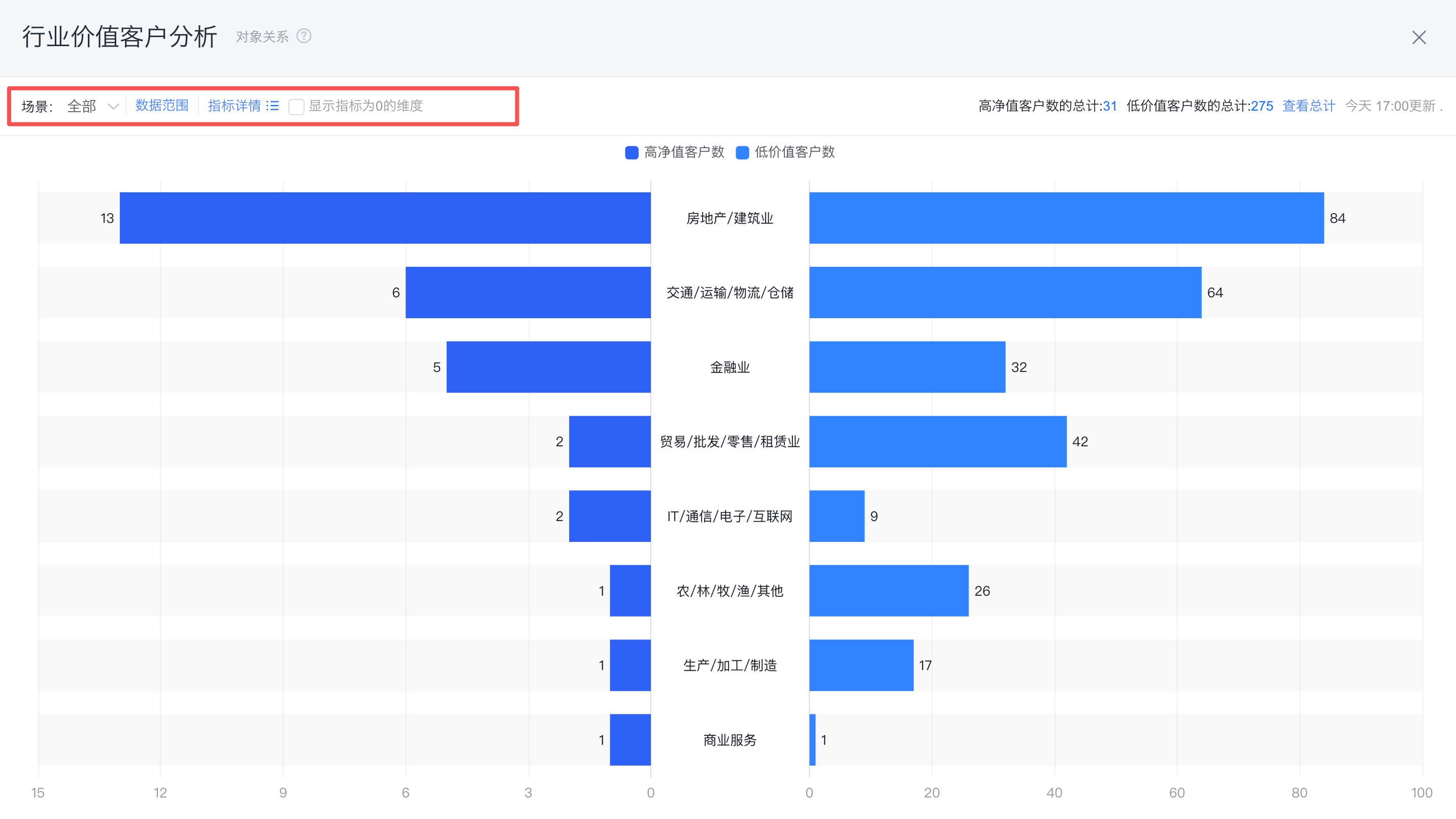

蝴蝶图可以实现对比同一维度下两个相关性指标的分布差异，如对比不同行业高价值客户与低价值客户的分布差异

1.2 图表配置

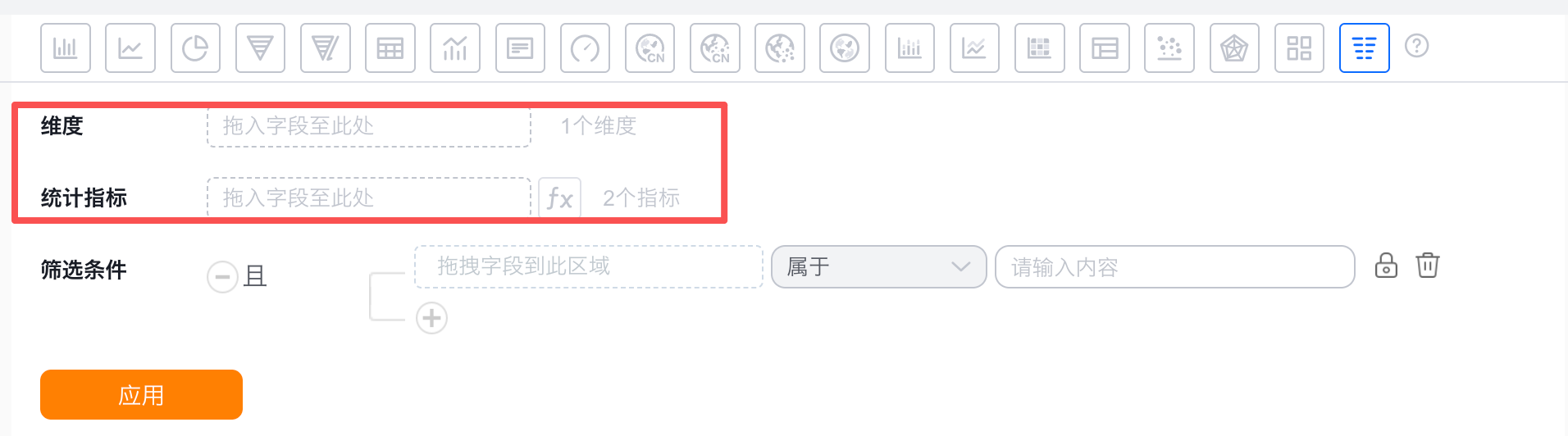

1.2.1 坐标轴数据

• 维度：1个维度
• 指标：2个指标

1.2.2 样式（Web端）

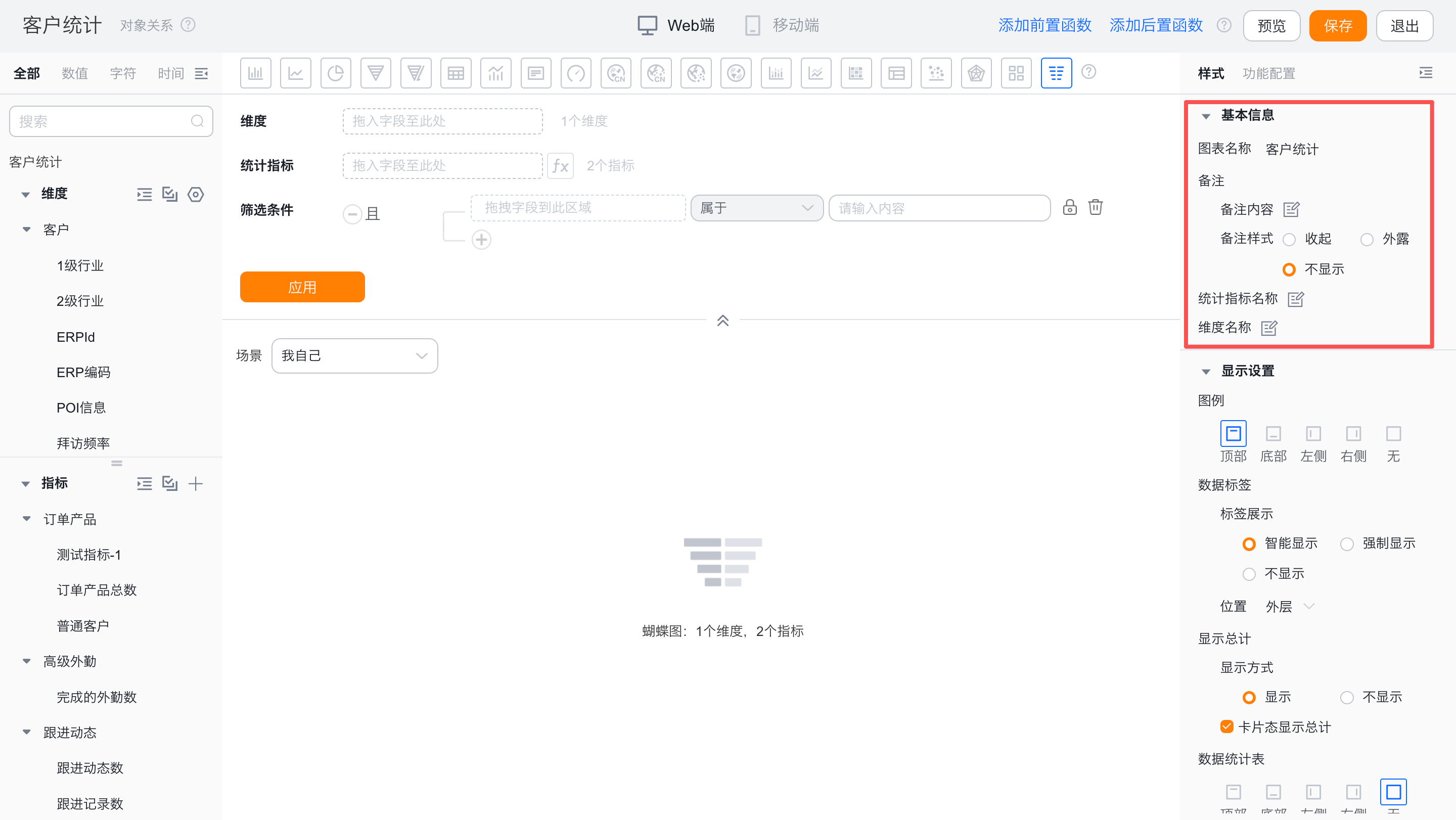

1.2.2.1 基本信息

• 图表名称：新建时默认为分析主题名称，可根据图表配置修改为自定义图表名称
• 备注：
  • 备注内容：基于当前图表可以设置备注信息，以便查看者更好的了解图表所表达的内容
  • 备注样式：
    • 收起：以图标的形式显示在图表详情态和卡片态的标题后面，鼠标悬浮到图标上时显示备注内容
    • 外露：直接以文字的形式显示在图表详情态和卡片态的标题后面
    • 不显示：图表详情态和卡片态都不展示
• 统计指标名称：默认按指标名称展示，可自行修改展示内容
• 维度名称：默认按维度名称展示，可自行修改展示内容

1.2.2.2 显示设置

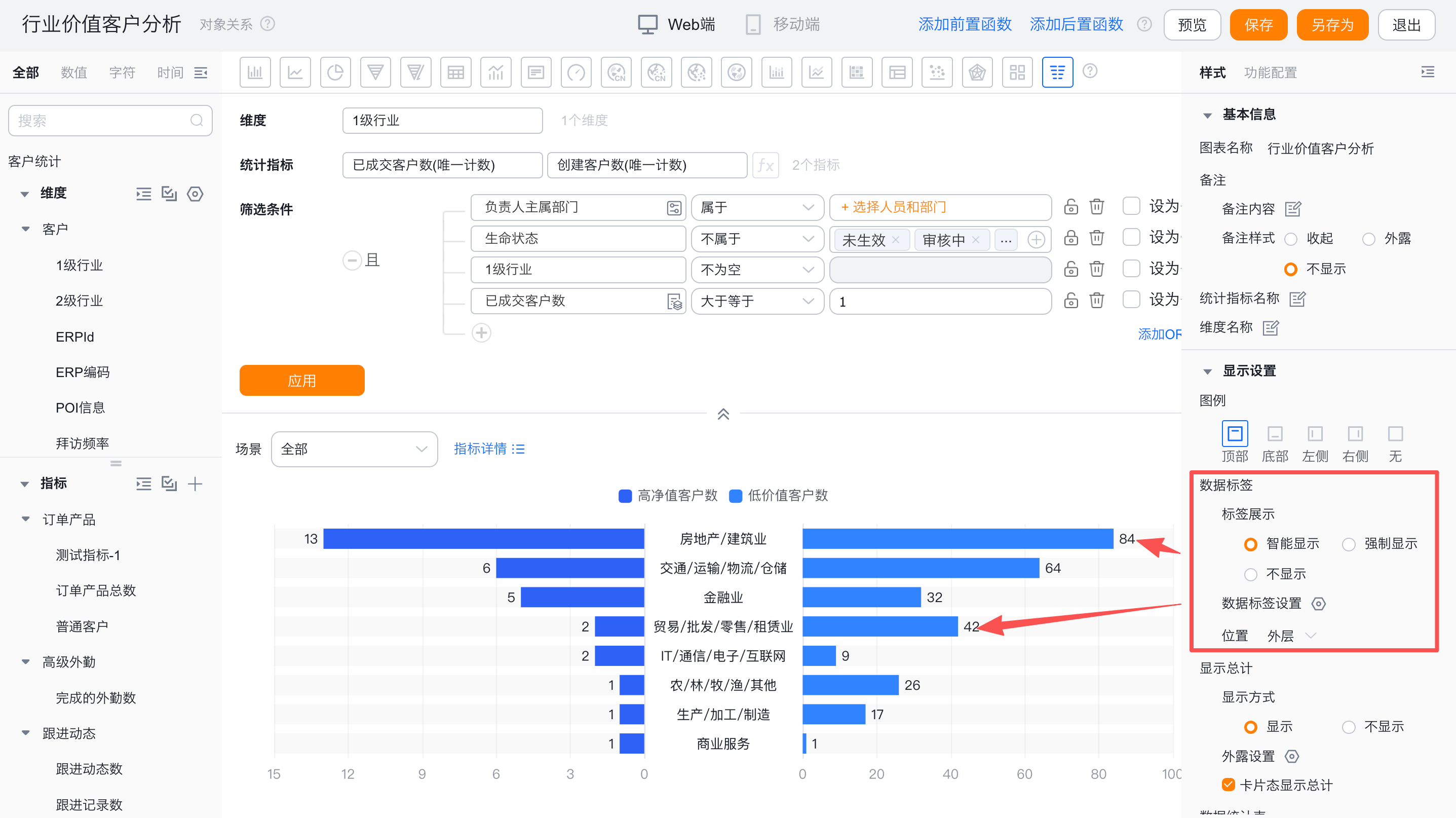

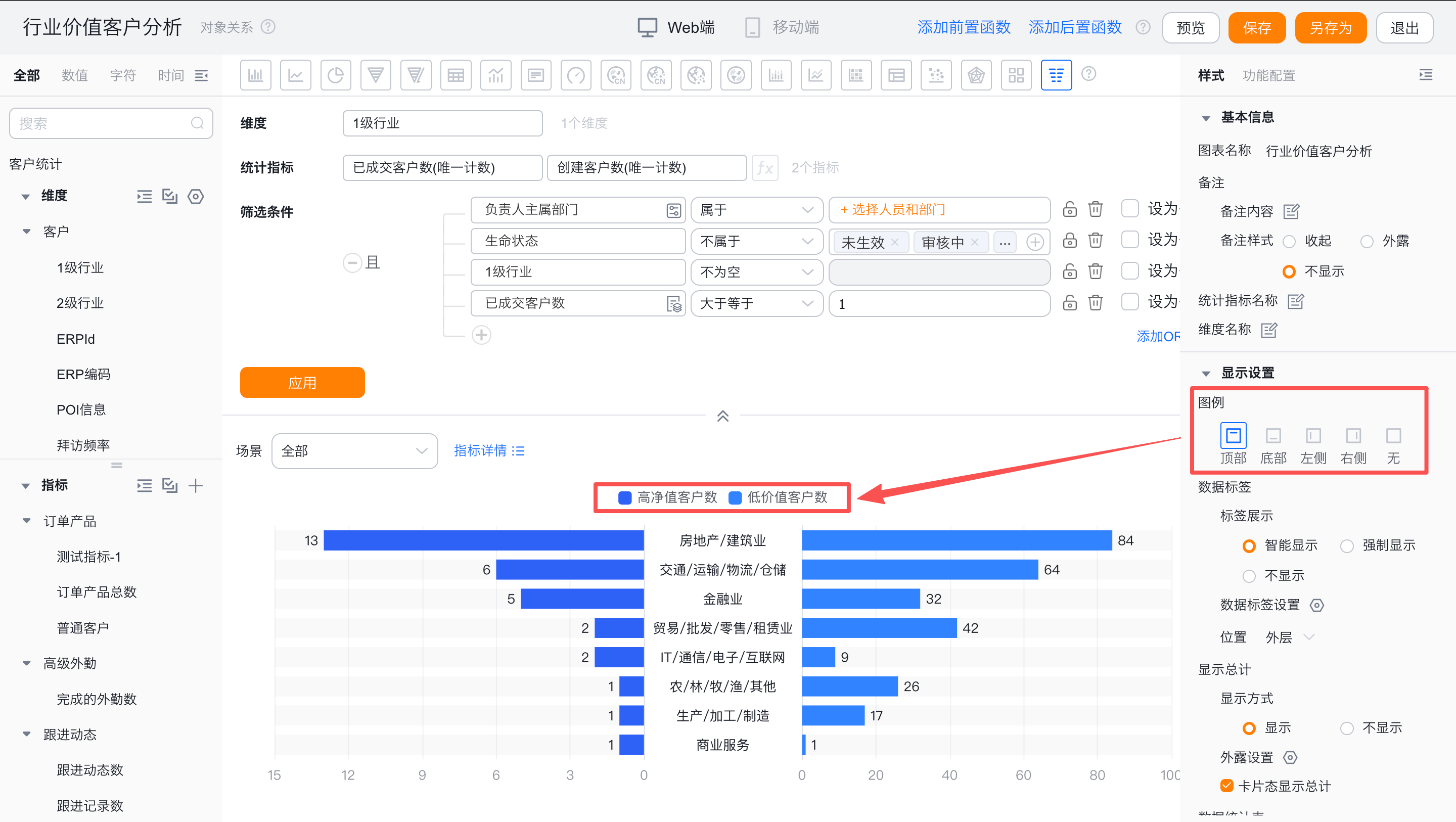

• 图例：默认展示在顶部，可切换为底部、左侧、右侧、无（无的意思就是不显示图例）

• 数据标签：
  • 标签展示：
    • 智能显示：基于当前展示区域，智能显示数值标签，当不同指标间的数值比较接近时，会自动隐藏某些指标的显示
    • 强制显示：基于当前展示区域，显示所有数值标签，当不同指标间的数值比较接近时，可能会存在堆叠的情况
    • 不显示：不显示数值
  • 数据标签设置：可自定义指定指标是否显示数据标签
  • 位置：包括外层、内部中心、内部靠轴

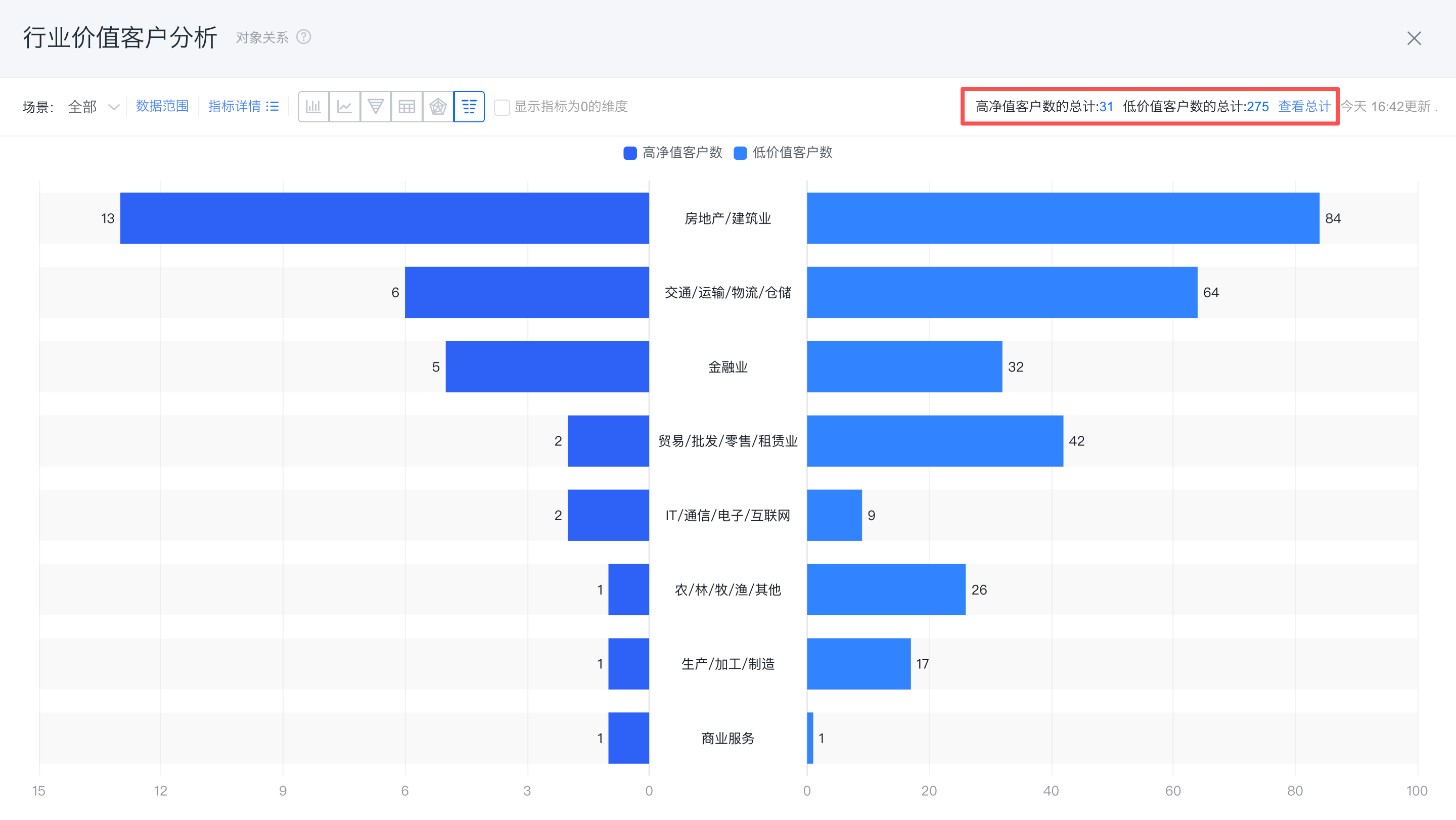

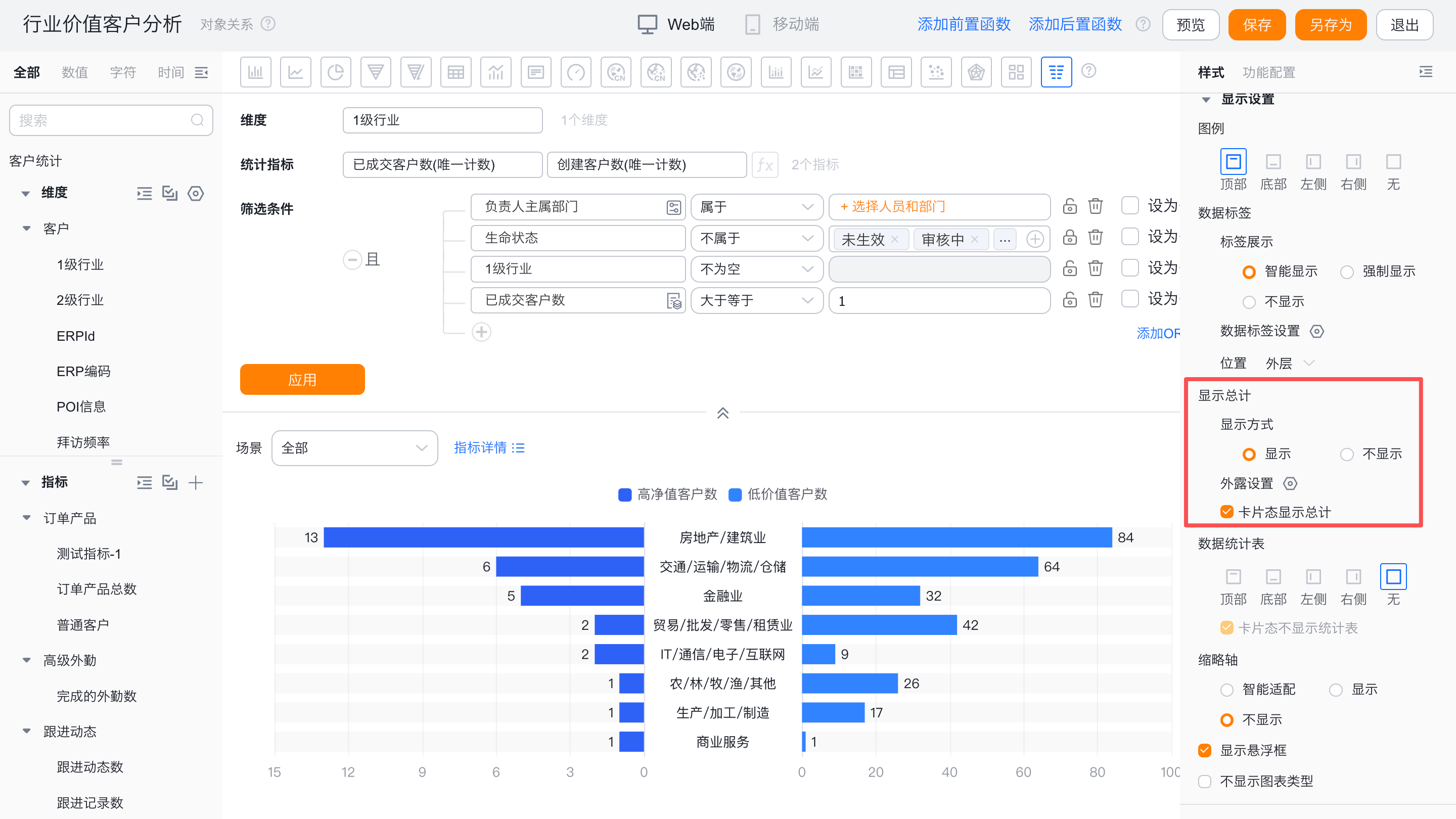

• 显示总计：
  • 显示方式：默认是显示，可切换为不显示；显示时，可在编辑态、详情态、卡片态（根据具体配置）展示，不显示时，所有态都不展示

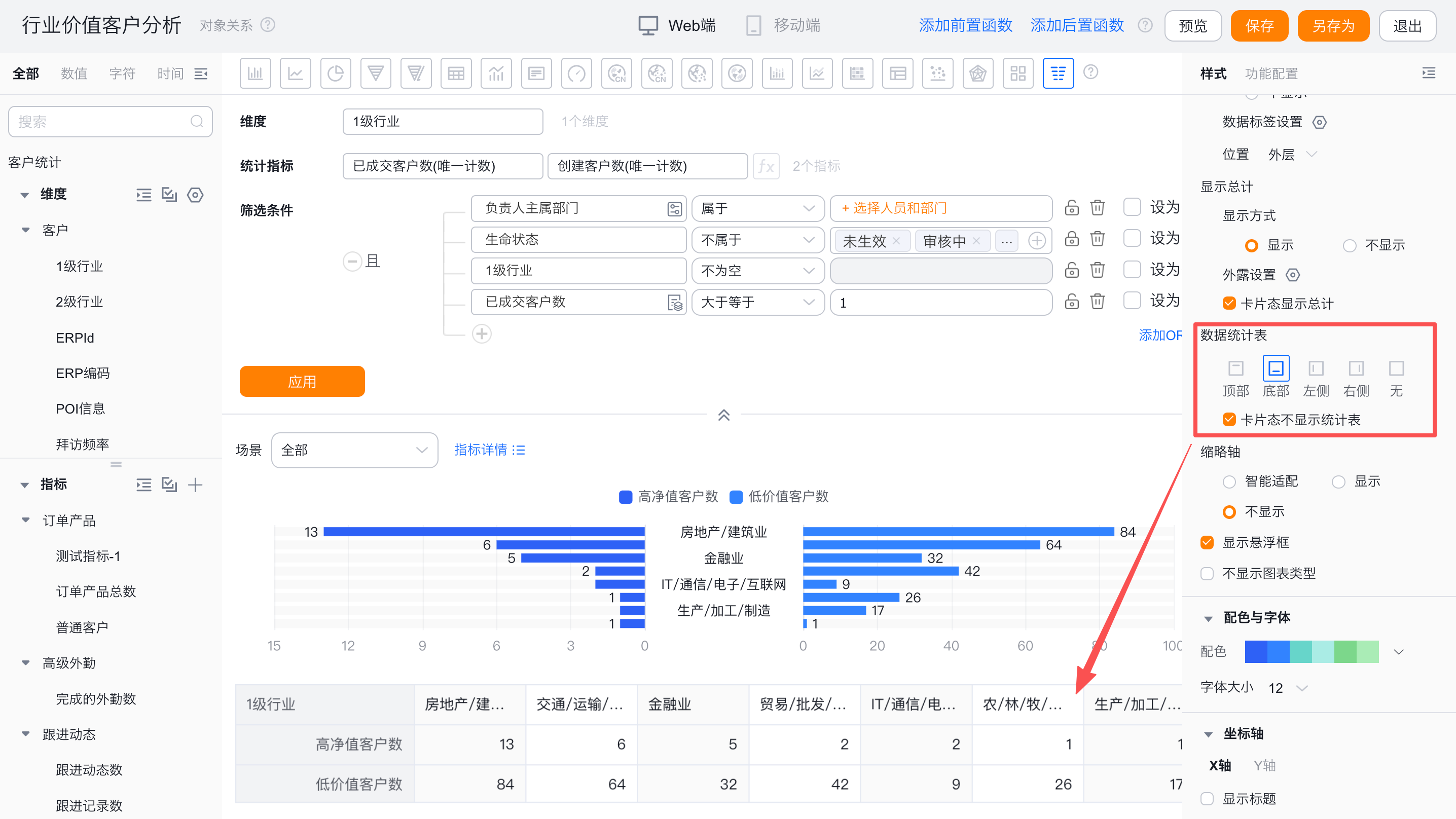

• 数据统计表：可设置是否展示数据统计表及展示位置，默认不展示，可切换为展示在图形的顶部、底部、左侧、右侧
  • 卡片态不显示统计表：在展示数据统计表的基础上可设置此配置，默认勾选

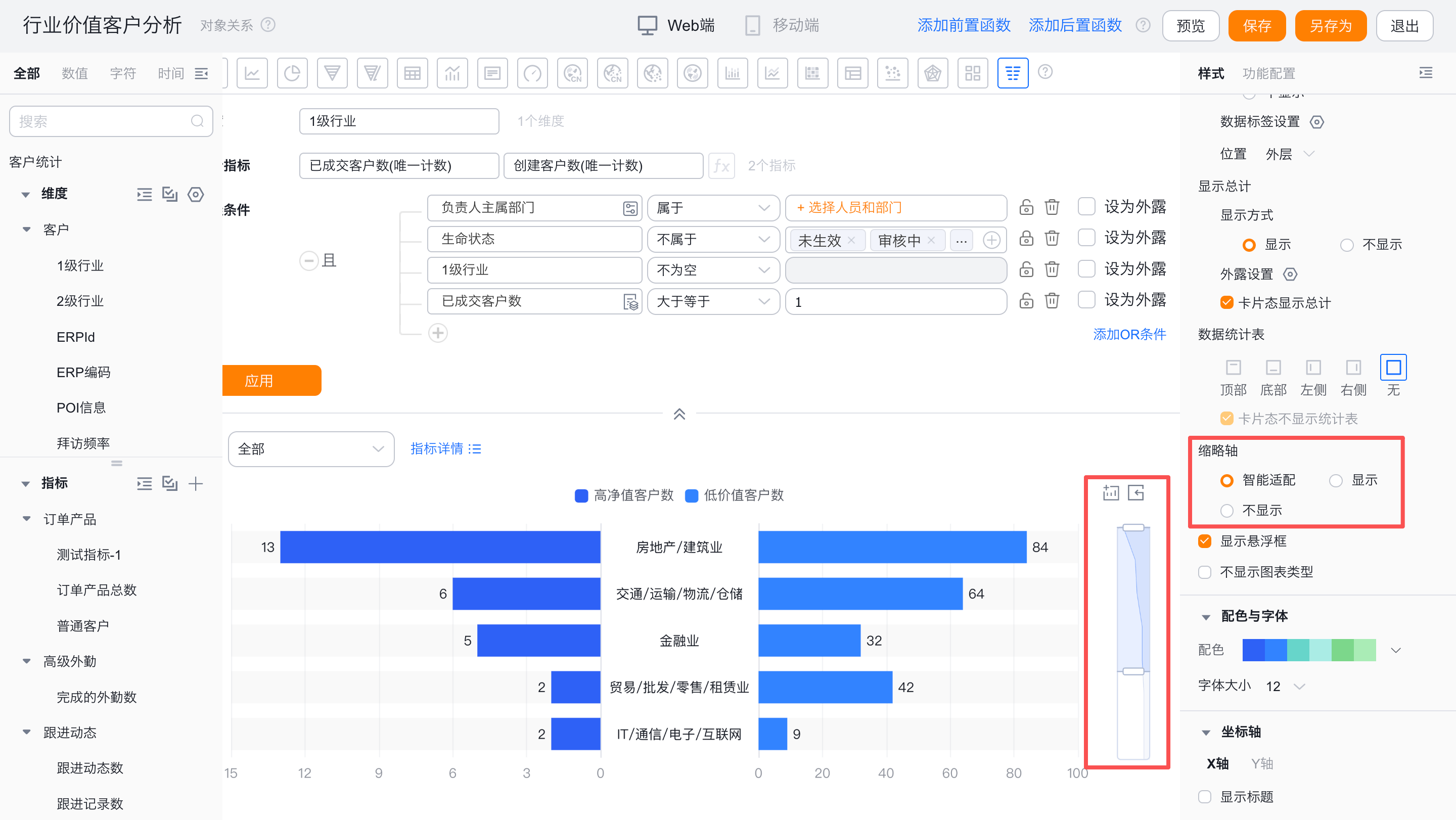

• 缩略轴：默认为智能适配，可切换为显示或者不显示
  • 智能适配：根据当前图形展示区域的大小智能判断可展示的柱子多少，超过可展示的柱子条数后，出现缩略轴，没有超过可展示的柱子条数时，没有缩略轴
  • 显示：不管屏幕大小及柱子多少，都展示缩略轴，
  • 不显示：不管屏幕大小及柱子多少，都不展示缩略轴
  • 注：设置显示/智能显示时，同时也就开启自定义框选功能

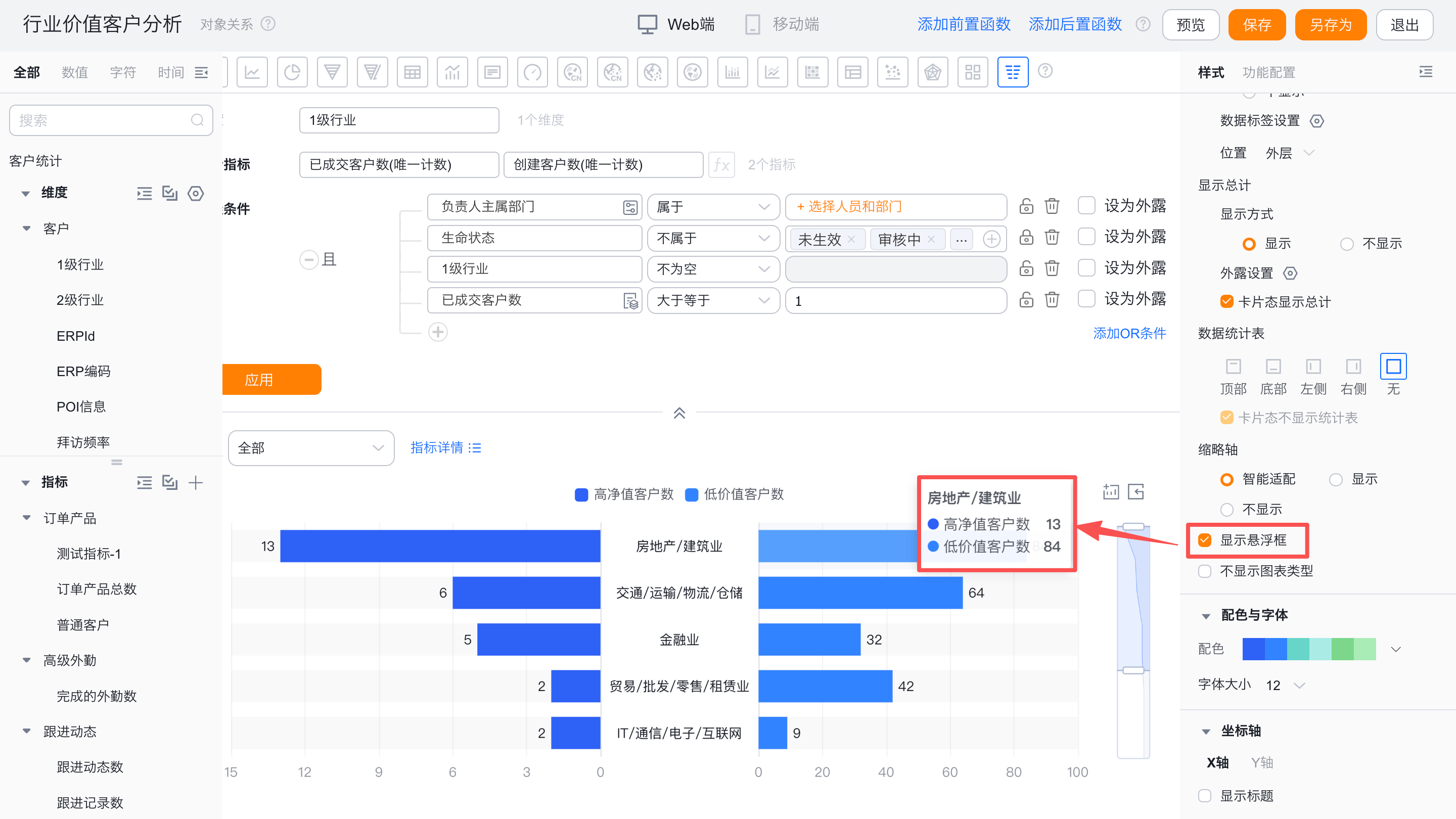

• 显示悬浮框：勾选后，鼠标hover在图形上时，会显示对应的维度值和指标值，取消勾选后，鼠标hover在图形上时，则不显示维度值和指标值

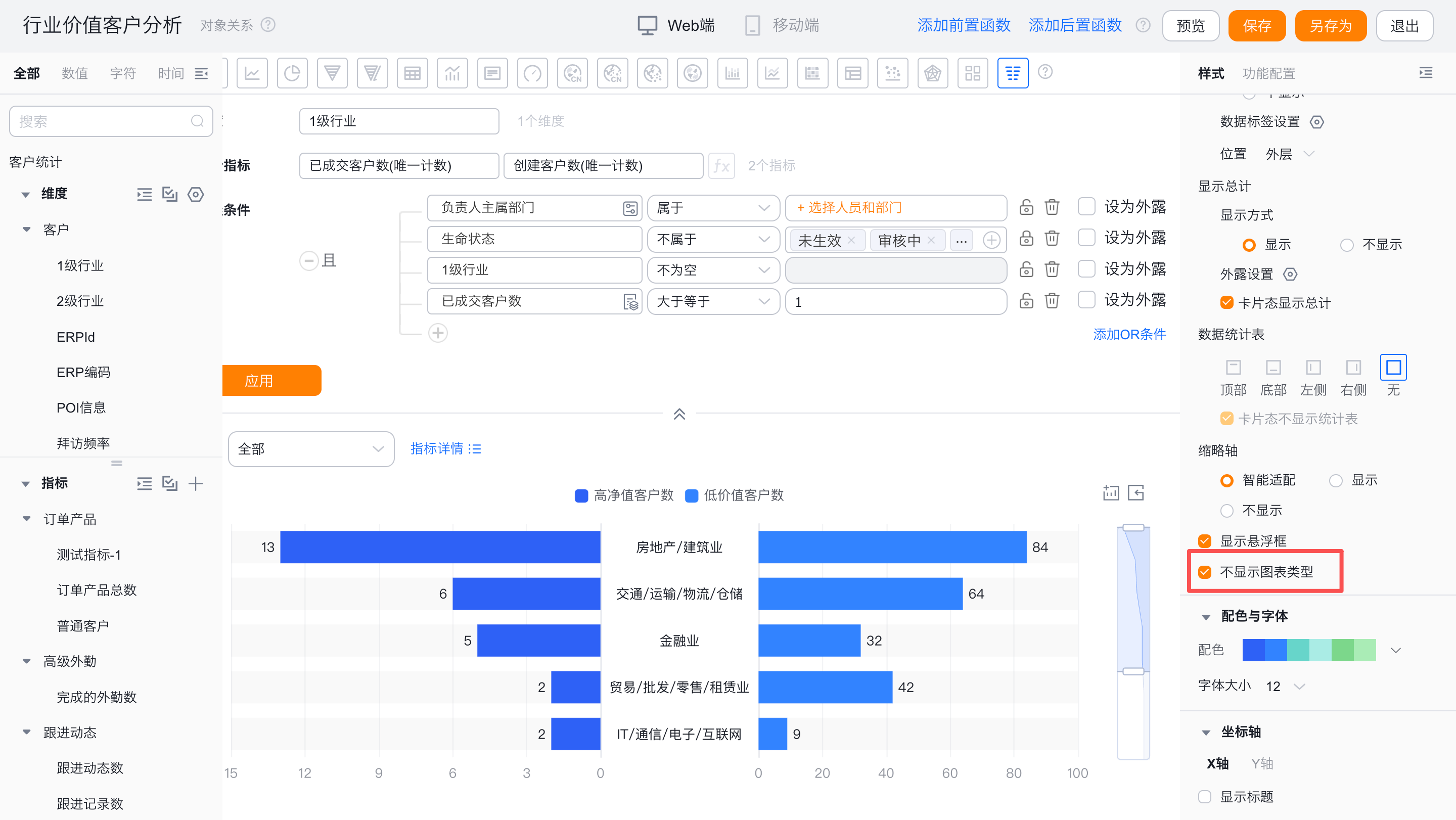

• 不显示图表类型：勾选后，在查看态/预览图则不支持查看者切换图表类型

1.2.2.4 配色与字体

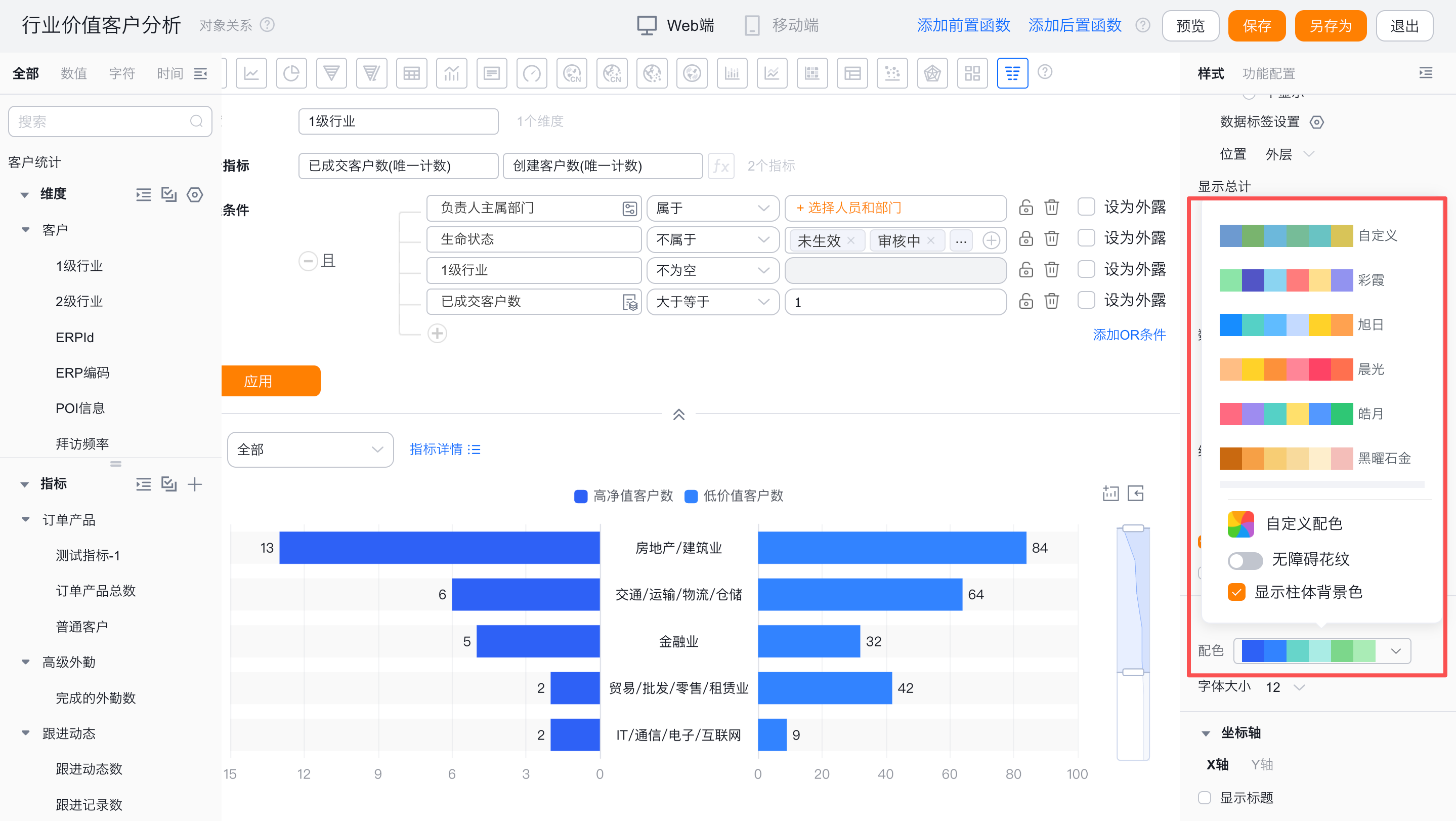

• 配色：系统支持12套预设配色和1套全局自定义配色方案，默认显示雅致白蓝，另外可以开启无障碍花纹设置和显示柱体背景色
  • 预设配色：12套预设配色方案，每一套有12种配色
  • 全局自定义配色：在全局配置中可定义一套全局配色方案，所有图表都可直接使用
  • 图表级自定义配色：可针对指标自定义设置柱子的显示颜色
• 字体大小：默认为12，可切换成13、14、15、16显示

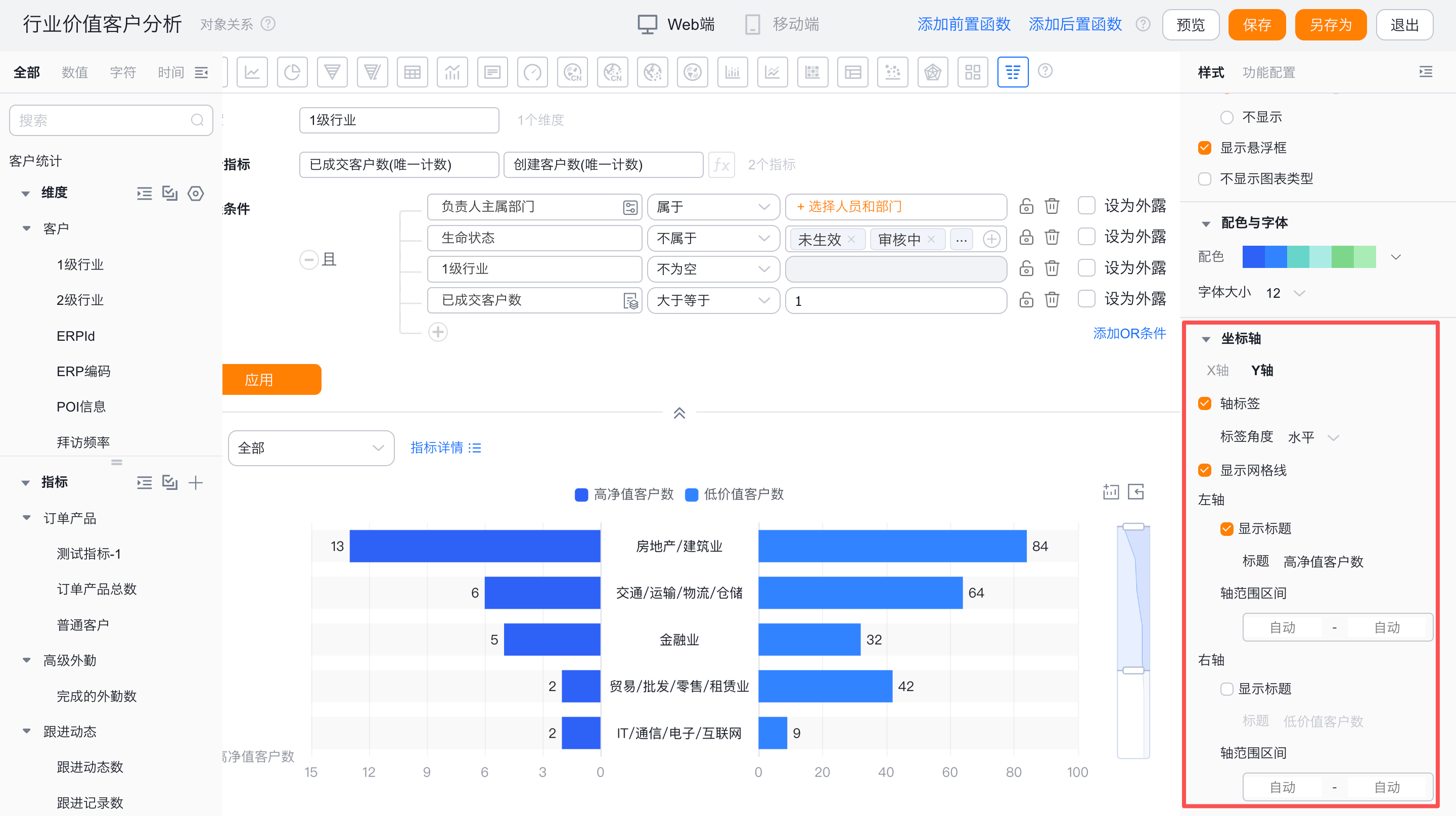

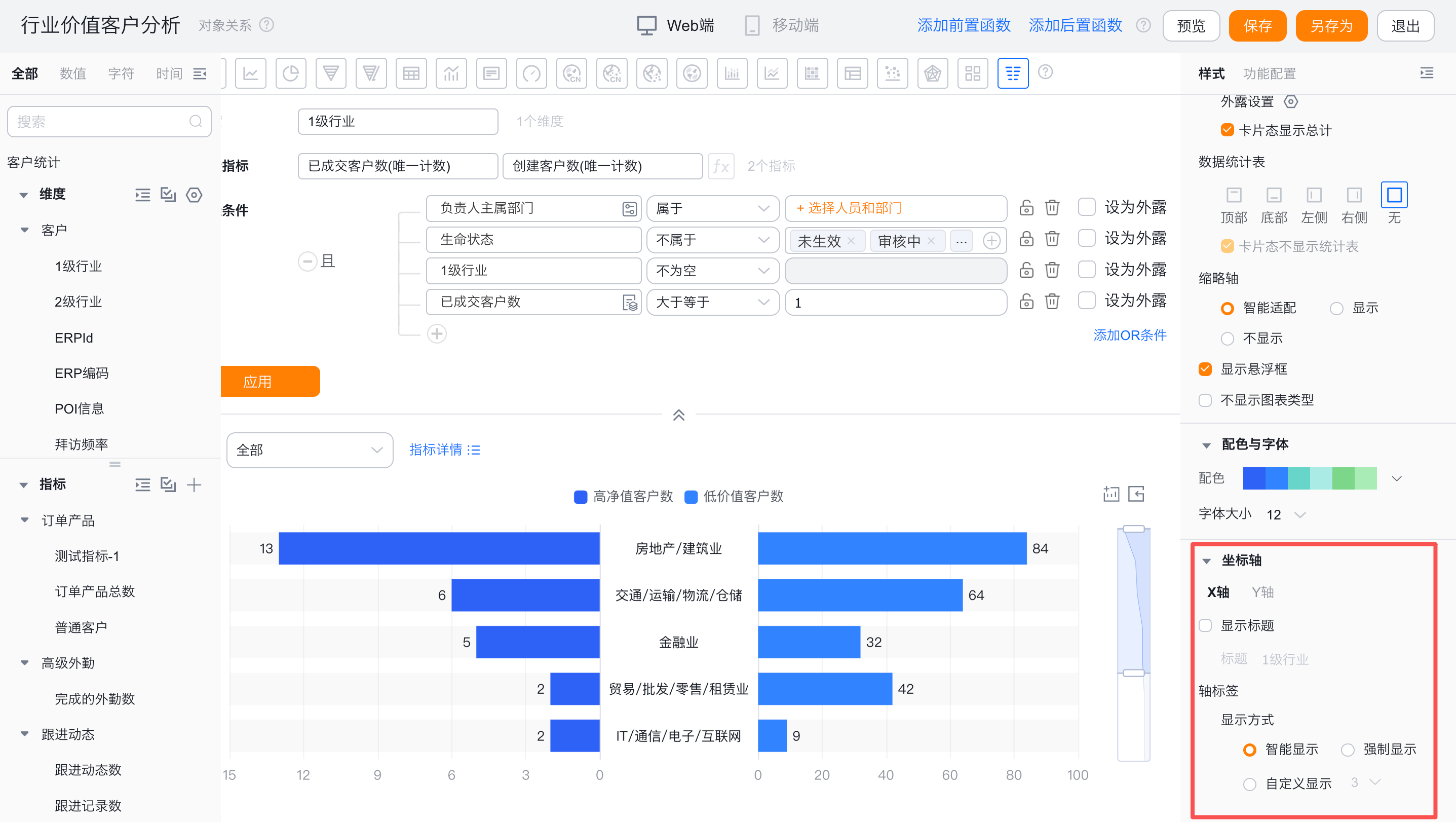

1.2.2.5 坐标轴

• X轴
  • 显示标题：默认不勾选，勾选后回显维度字段名称，可自己调整
    • 标题：显示标题不勾选时为只读，勾选后可进行修改

• 轴标签
  • 显示方式：
    • 智能显示：基于当前维度的展示区域，智能显示维度值字数，超过可展示区域后显示...
    • 强制显示：显示全部维度值，当存在维度值都比较长的情况时，可能存在重叠情况
    • 自定义显示：默认显示3个字符，最多支持显示12个字符

• Y轴
  • 轴标签：默认勾选标签，可取消勾选
  • 标签角度：勾选轴标签的基础上，可进一步设置标签角度，默认水平，可切换为左45°或者垂直（显示效果同X轴标签角度显示效果）
  • 显示网格线：默认勾选，可取消勾选
  • 左轴：
    • 显示标题：勾选后，会显示轴标签名称，且支持自定义修改
    • 轴范围区间：支持自定义轴区间的最大/最小范围
  • 右轴：
    • 显示标题：勾选后，会显示轴标签名称，且支持自定义修改
    • 轴范围区间：支持自定义轴区间的最大/最小范围

1.2.3 功能配置

1.2.3.1 高级配置

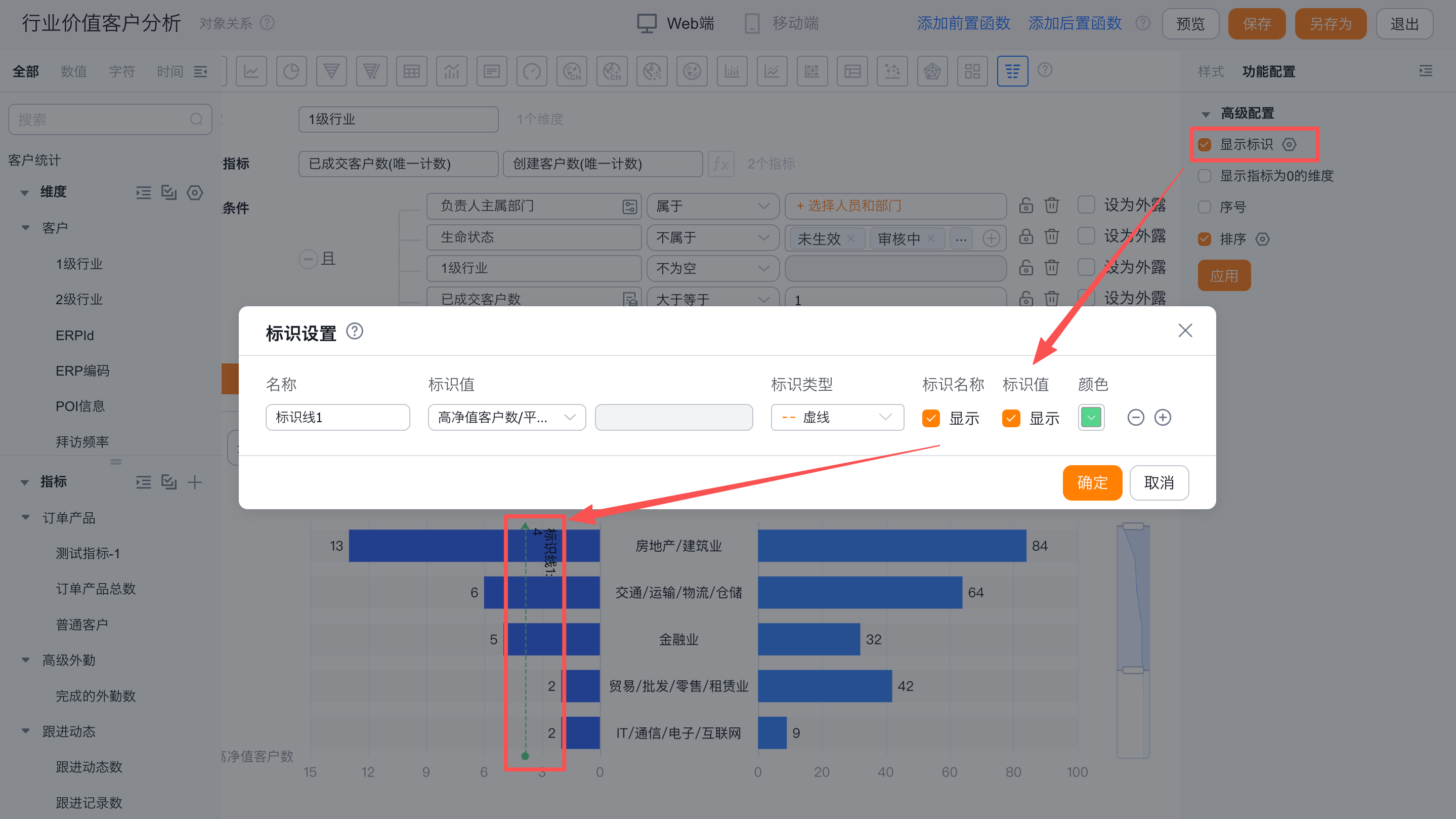

• 显示标识线：可设置图表的标识线，默认不勾选，一个图表最多可设置6个标识线
  • 名称：设置标识线的名称
  • 标识值：默认为常量，可切换成区间、指标的平均值、最大值和最小值，选择常量时，可设置具体值
  • 标识类型：虚线、圆形、菱形、矩形、水滴形
  • 显示标识线名称：默认不展示，可勾选展示
  • 显示标识线值：默认不展示，可勾选展示。
  • 颜色：自定义标识类型的颜色

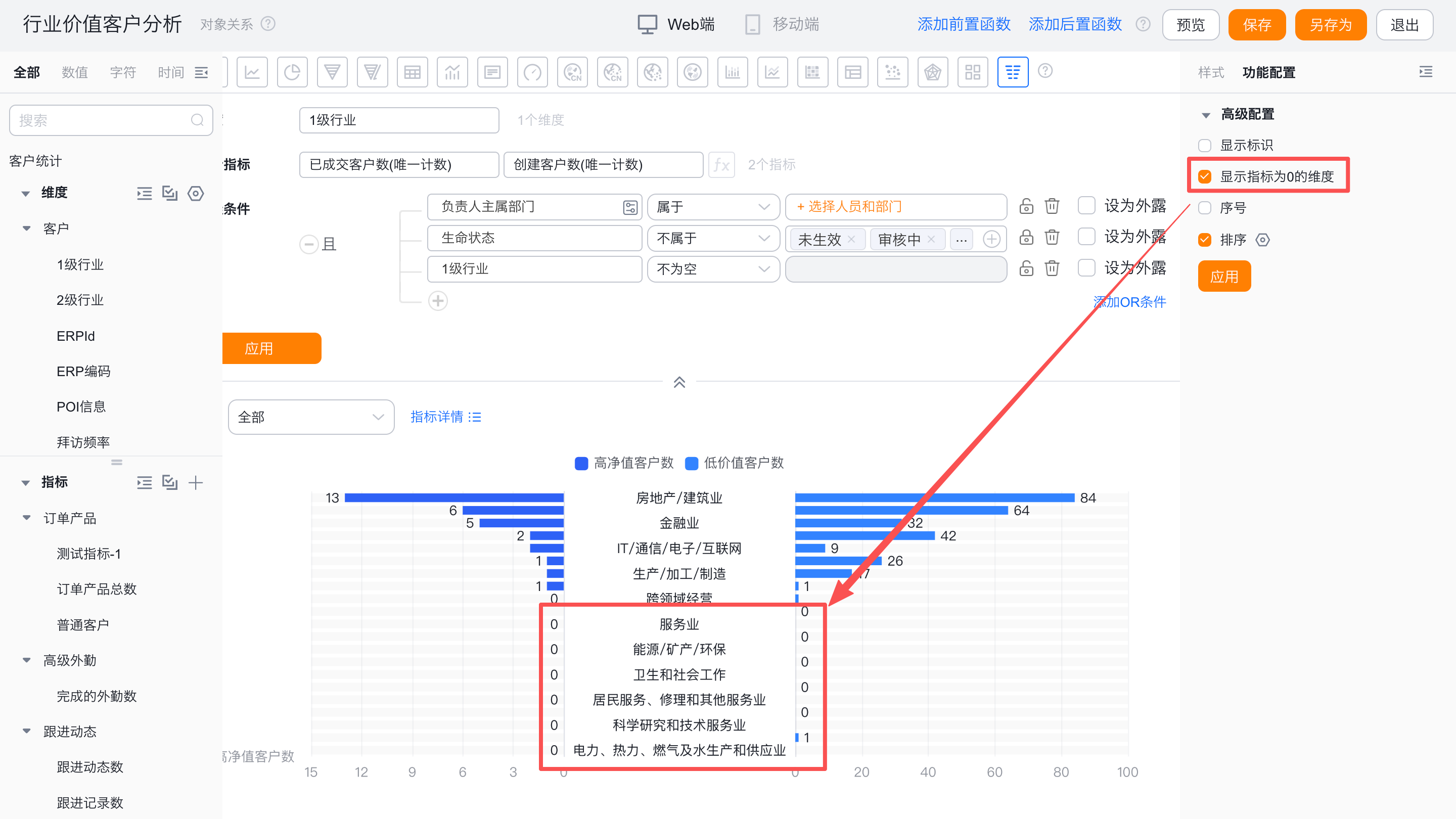

• 显示指标为0的维度：默认不勾选，可勾选后展示指标为0的维度

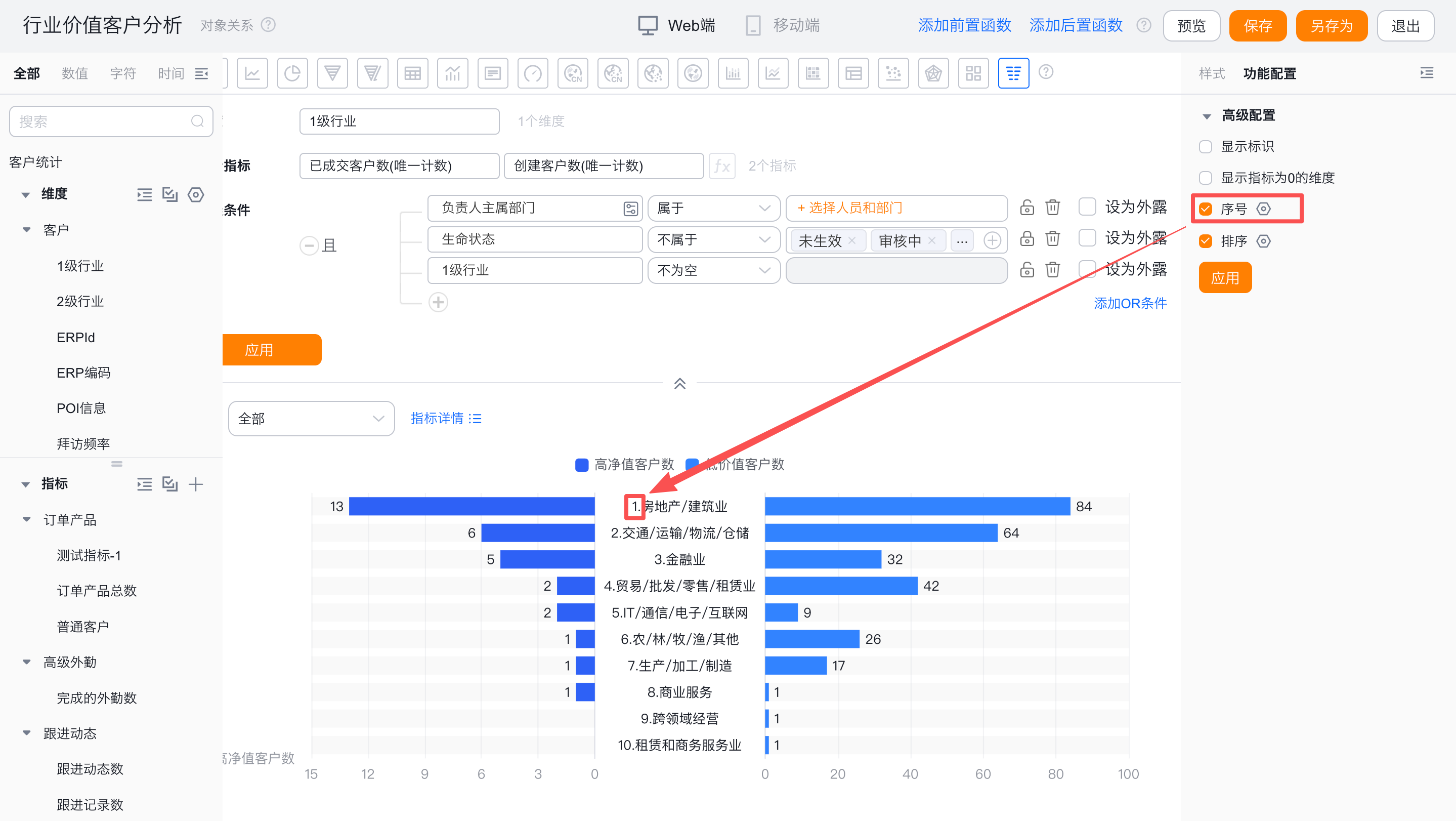

• 序号：默认不勾选，勾选后可展示序号

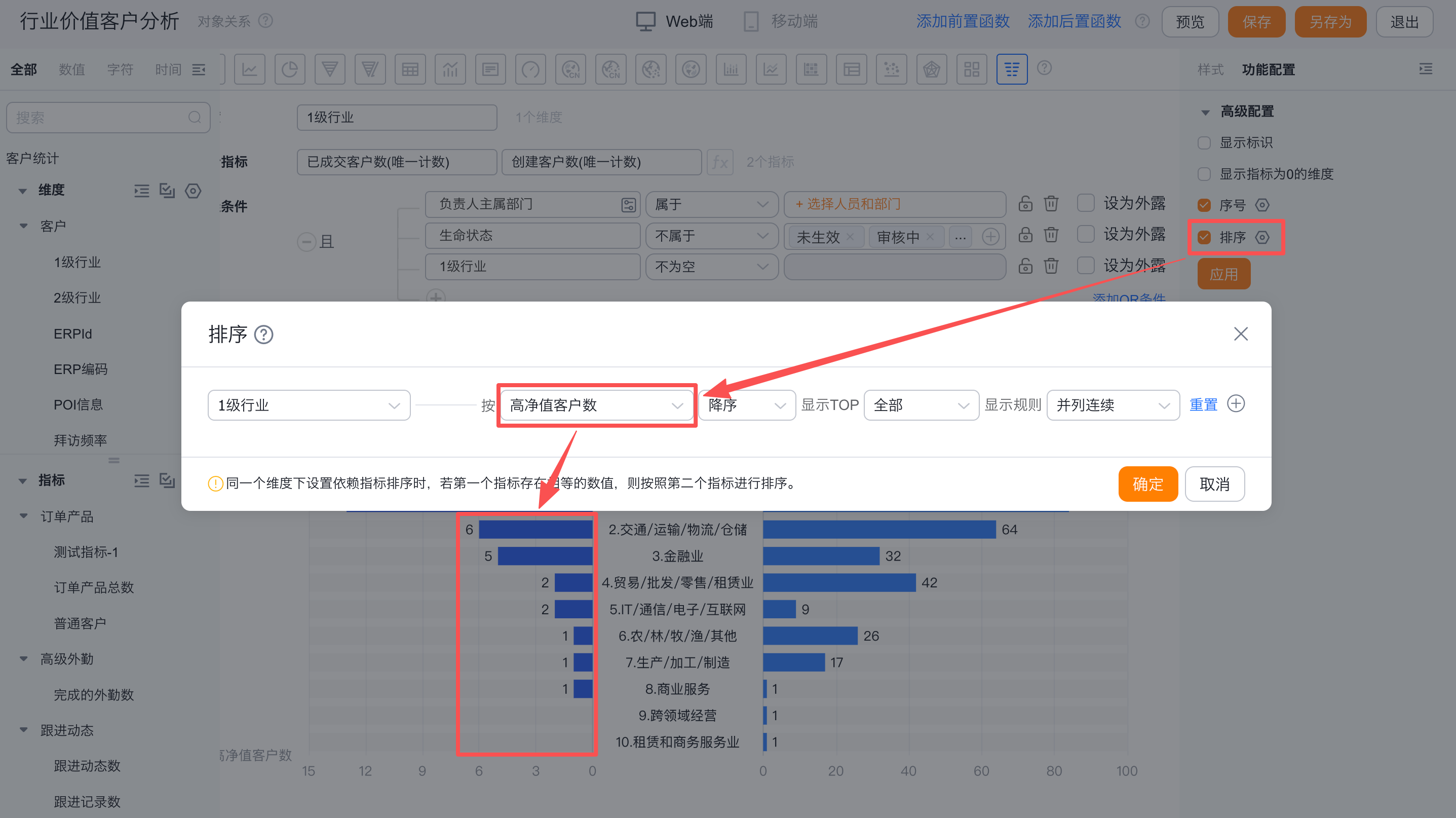

• 排序：默认不勾选，勾选后可设置维度基于本身的排序及TopN或者维度基于某个指标的排序及TopN，TopN可以选择预置的，也可手动输入具体数值，且显示规则支持并列连续、并列不连续、不并列连续
• 当维度时枚举值或者部门字段时，支持自定义排序

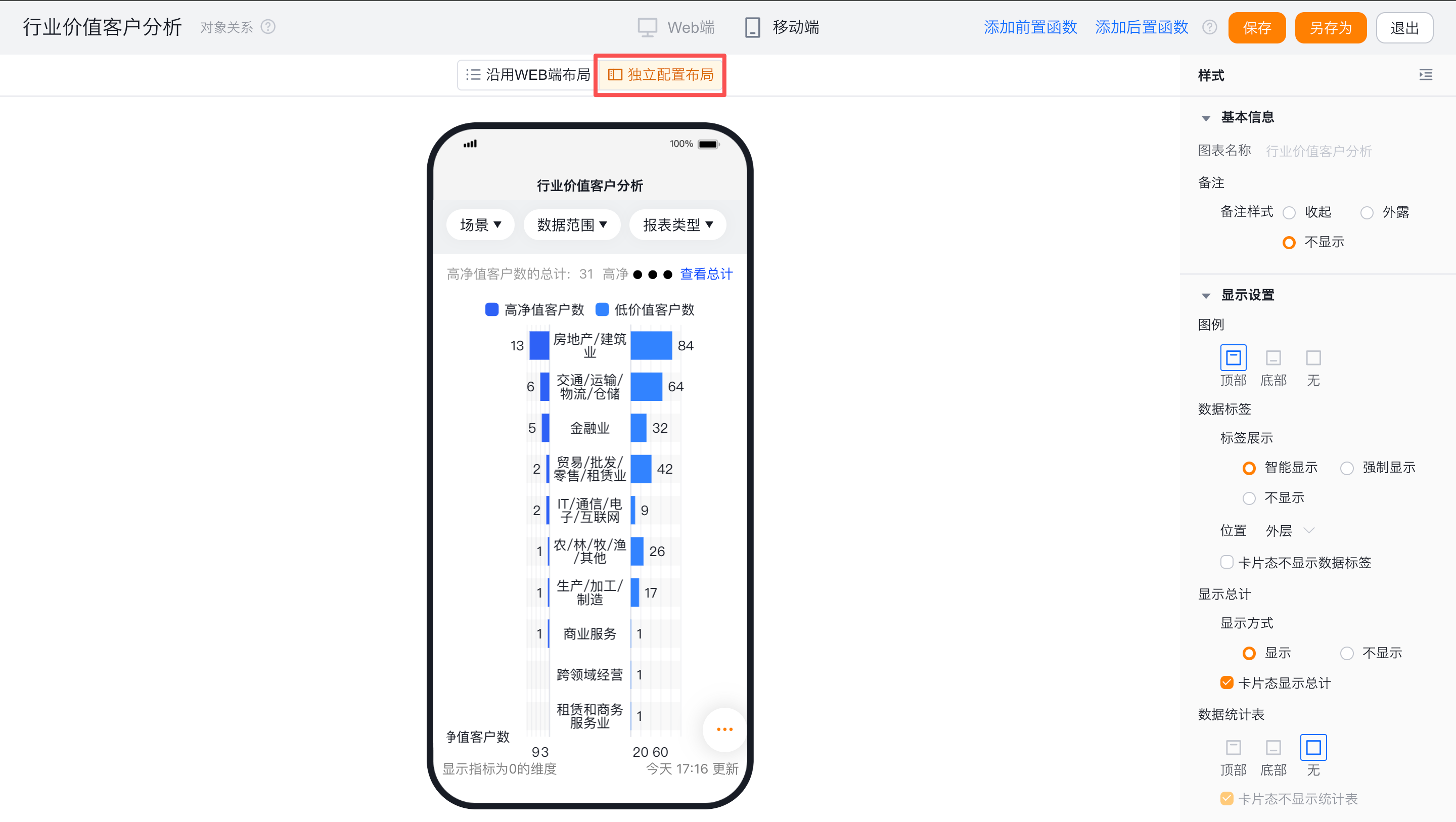

1.2.4 样式（移动端）

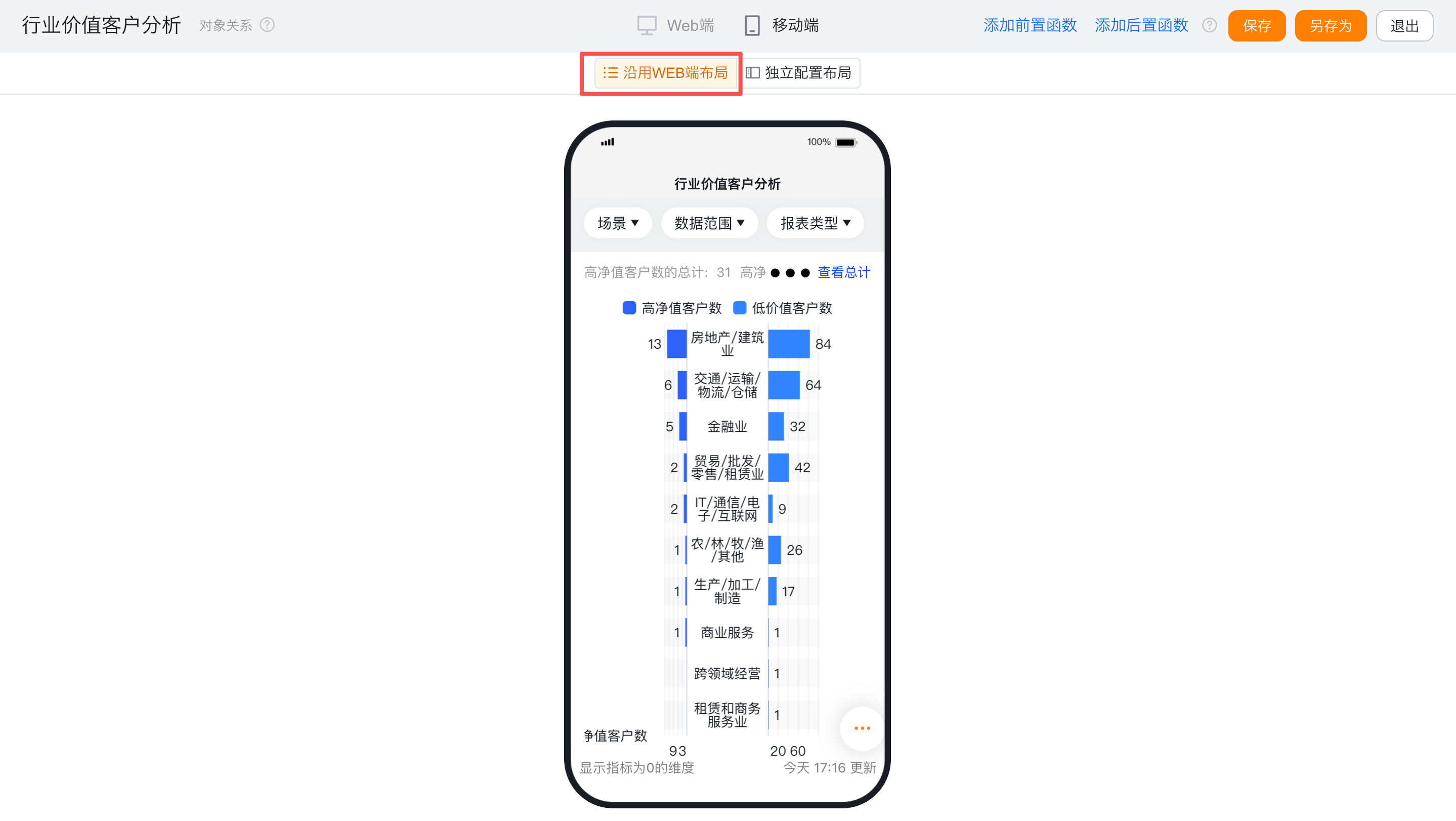

1.2.4.1 沿用WEB端布局

• 跟随WEB端布局回显，不可单独设置

1.2.4.2 独立配置布局

• 默认按WEB端对应配置项选中的内容回显，可进一步调整成更适合移动端展示的效果
  • 配置项内容及可选项比WEB端少，移动端不可单独设置的配置项默认走WEB端的配置，可设置的配置项的展示效果及逻辑同WEB端
