矩形树图

矩形树图

1.1 应用场景

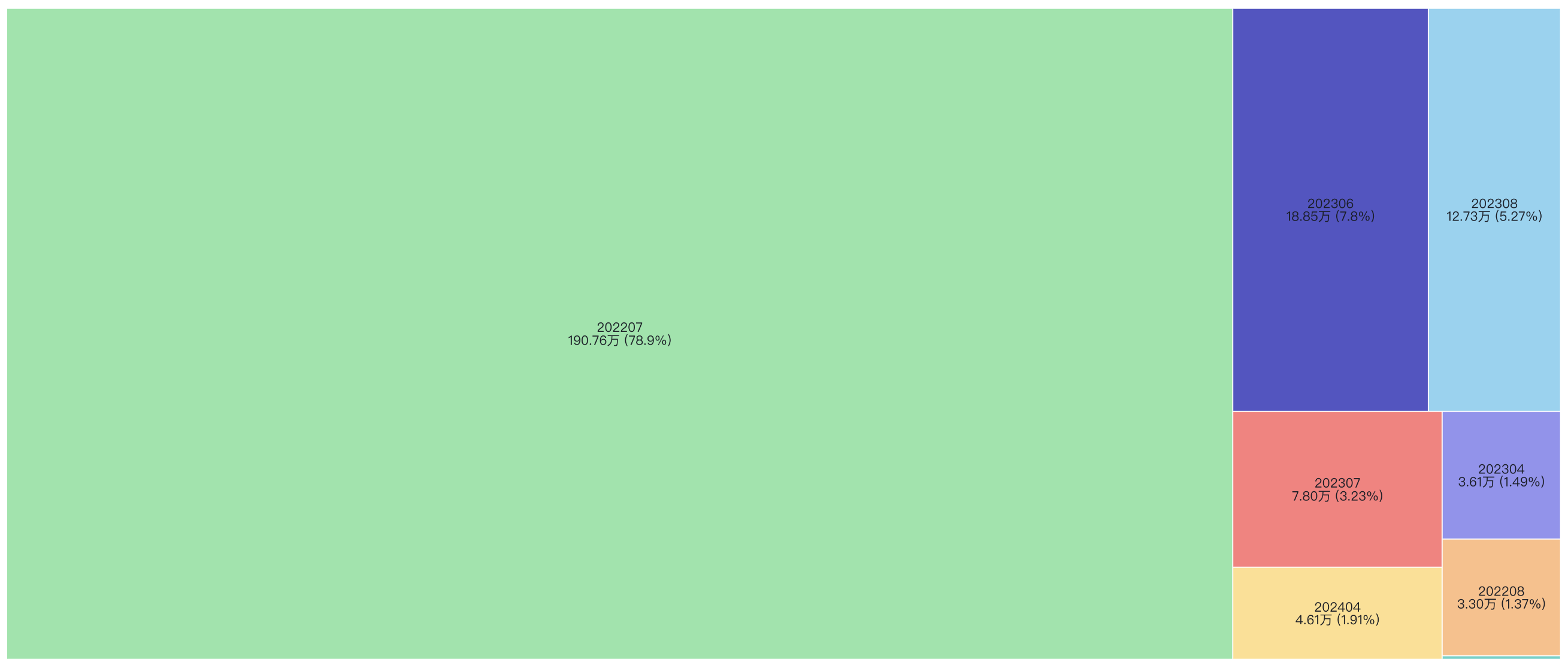

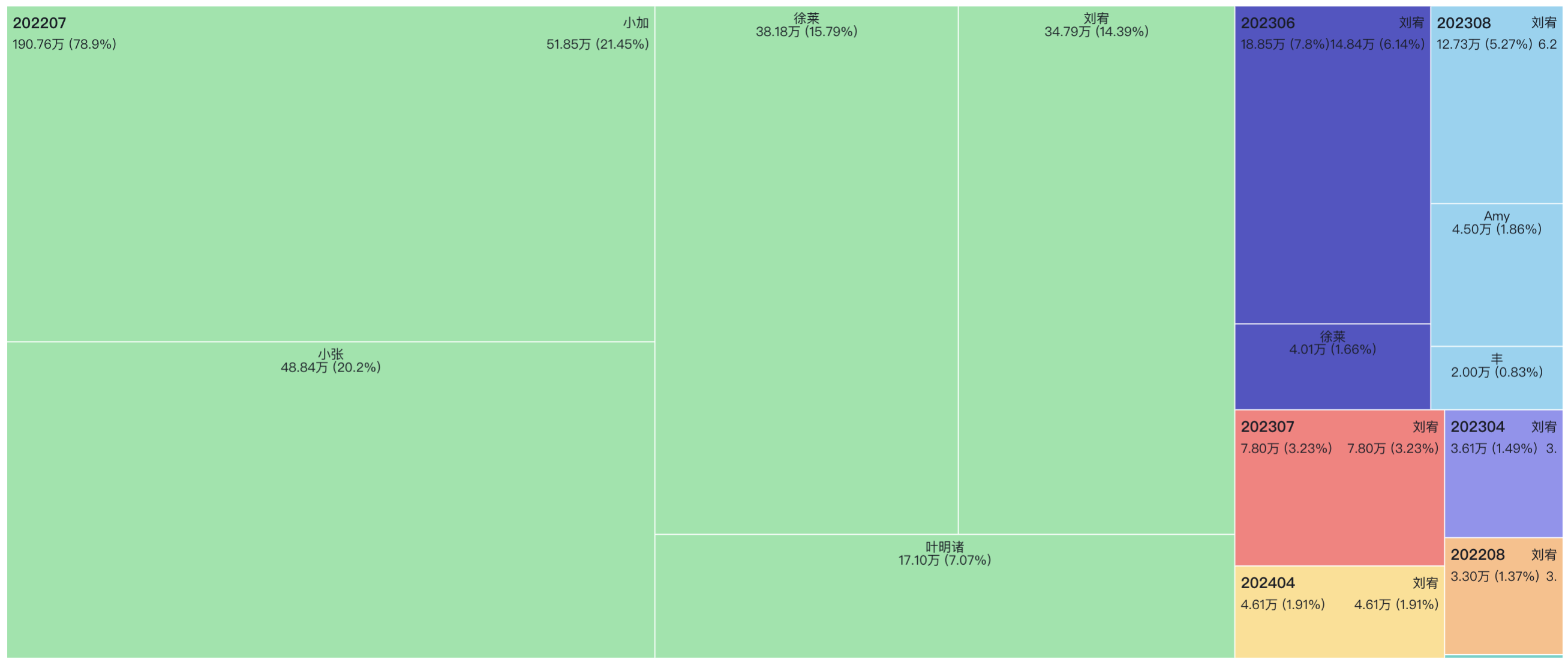

众所周知，矩形树图以其独特的层次结构和直观的数据分层展示而著称，使用户能够轻松理解复杂的数据结构和分布情况。例如单维度矩形树图（图1），适用于分析和展示数据的分布情况。它能够帮助用户快速识别和定位关键数据点，并了解数据在不同分布之间的占比。单维度矩形树图特别适合用于展示公司各部门的绩效、产品类别的销售占比等场景，让用户轻松掌握整体数据的全貌。而双维度矩形树图（图2），则进一步增强了数据展示的深度和复杂性，通过同时引入两个维度进行层级分析。它不仅可以展现出每个维度的数据层次，还能够通过色块大小和颜色的变化展示数据之间的关系和差异。这种图表特别适用于复杂的业务场景，例如在同一张图中分析各个地区的销售数据与产品线的业绩表现，为用户提供更为细致和全面的数据洞察。

1.2 图表配置

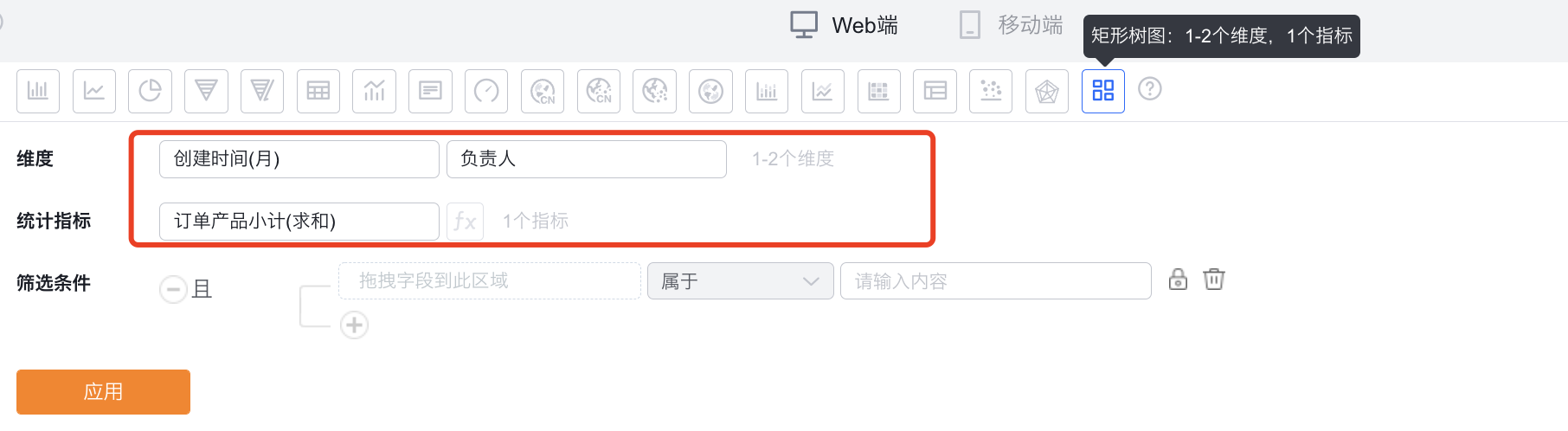

1.2.1 坐标轴数据

• 维度：1～2个维度
• 指标：1个指标

1.2.2 样式（web端）

1.2.2.1 基本信息

• 图表名称：新建时默认为分析主题名称，可根据图表配置修改为自定义图表名称

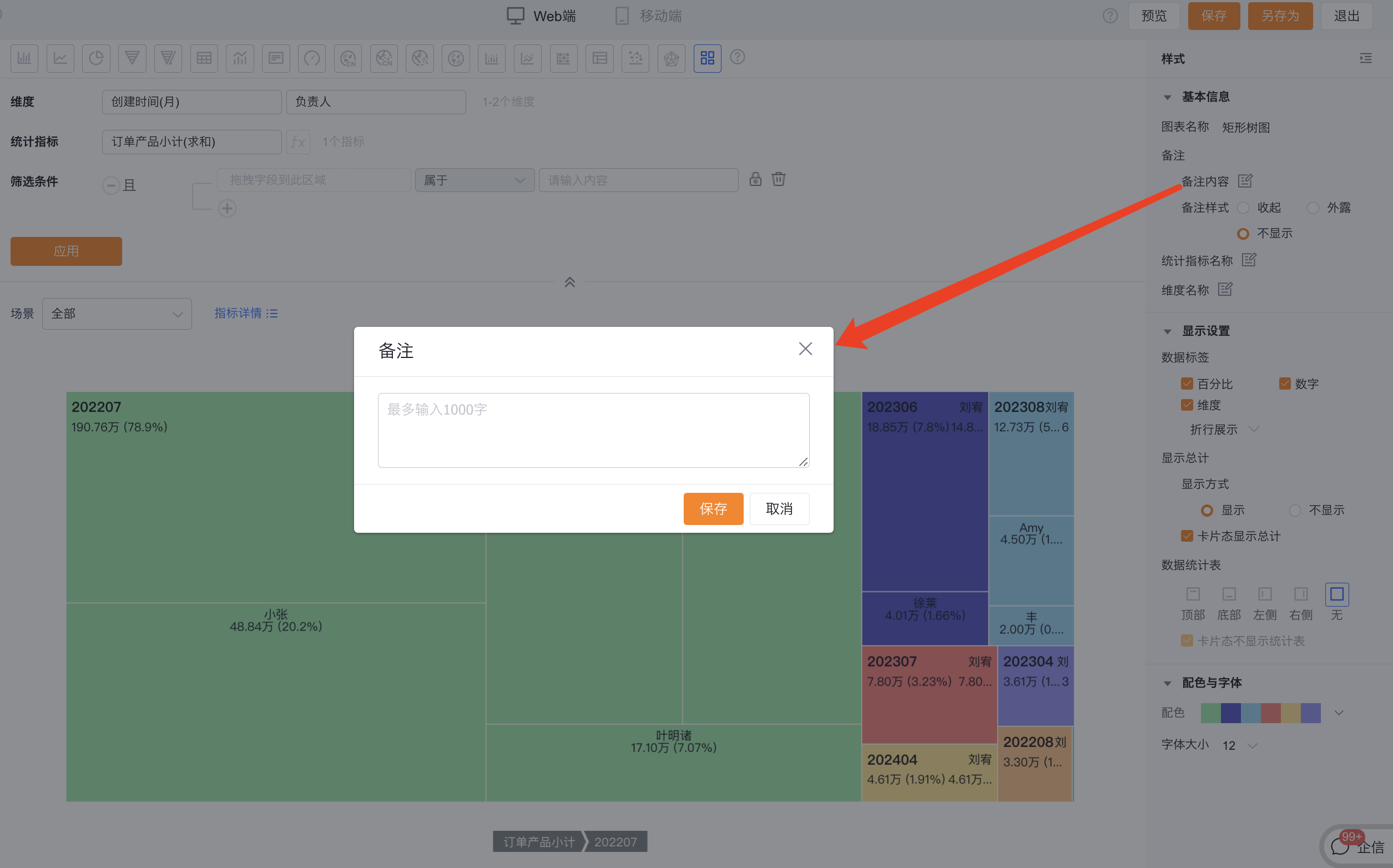

• 备注：
  • 备注内容：基于当前图表可以设置备注信息，以便查看者更好的了解图表所表达的内容
  • 备注样式：

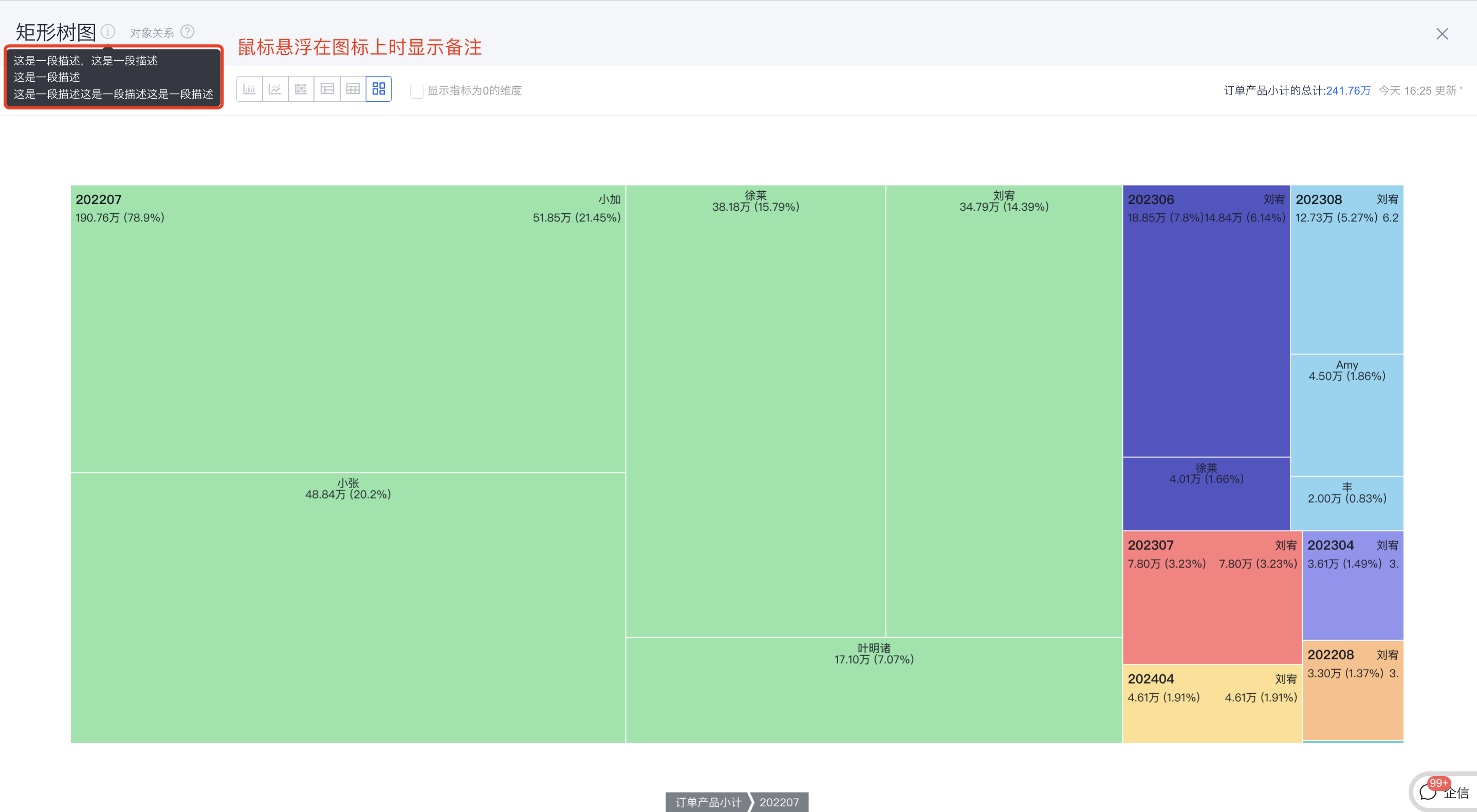

    • 收起：以图标的形式显示在图表详情态和卡片态的标题后面，鼠标悬浮到图标上时显示备注内容

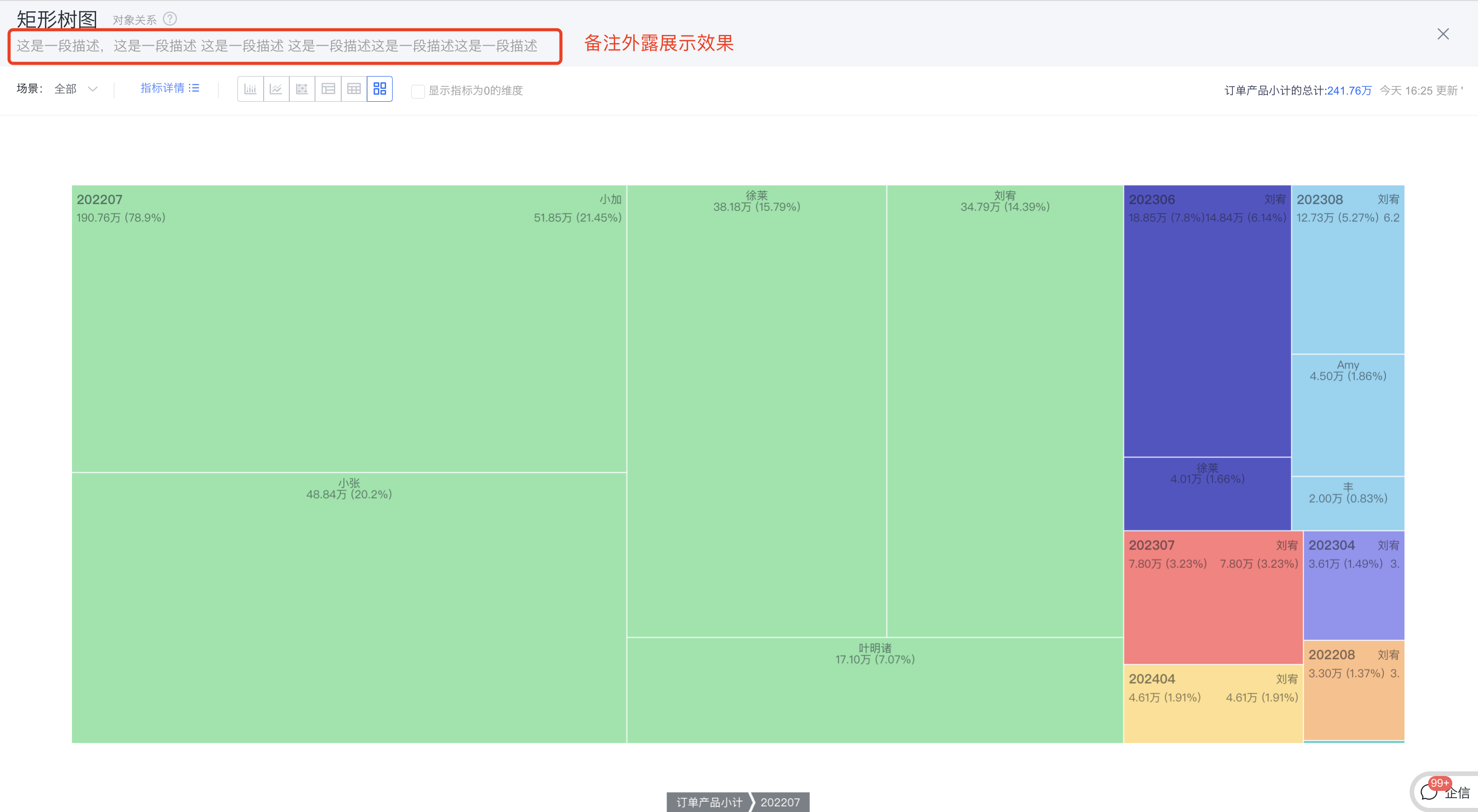

    • 外露：直接以文字的形式显示在图表详情态和卡片态的标题后面
    • 不显示：图表详情态和卡片态都不展示

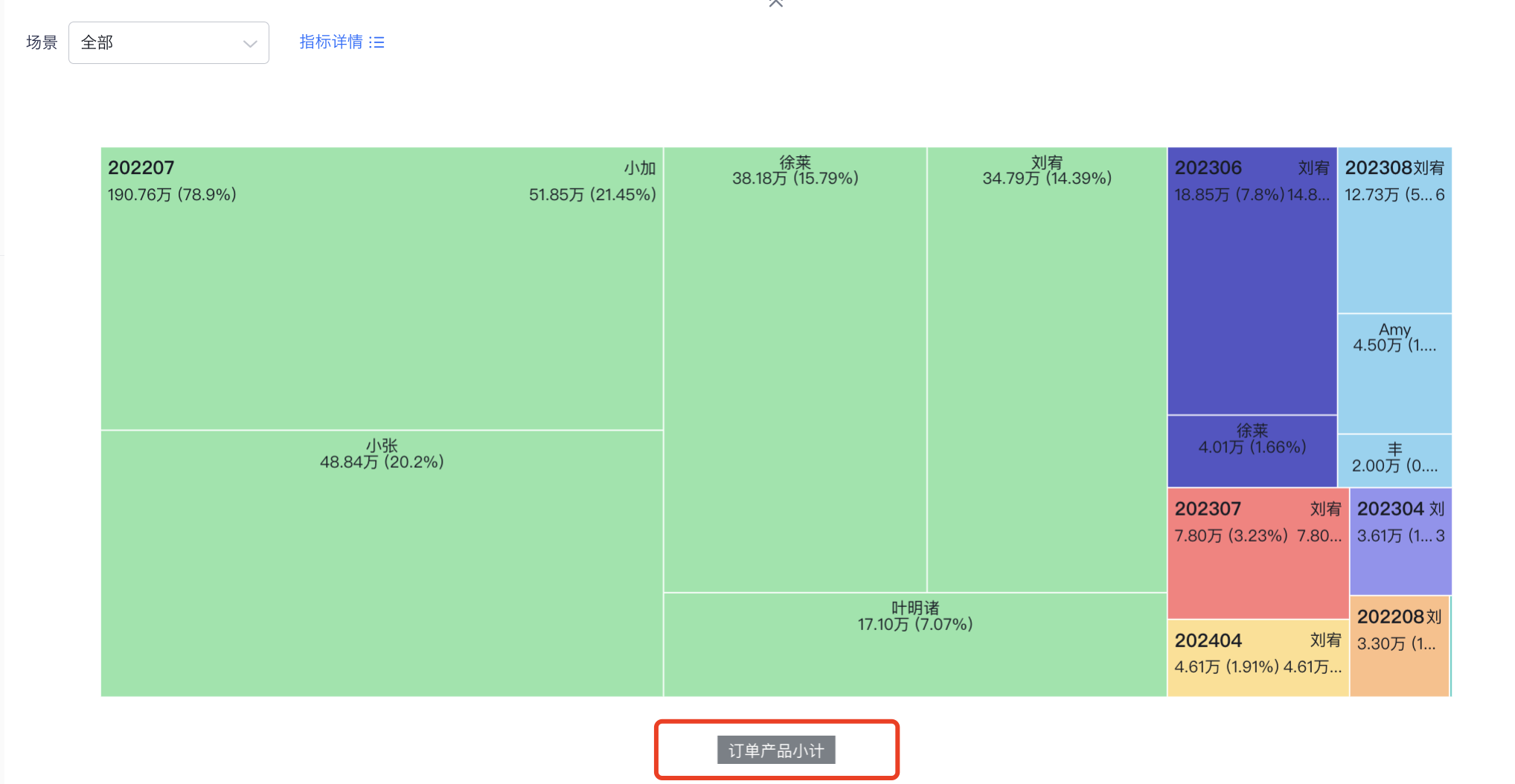

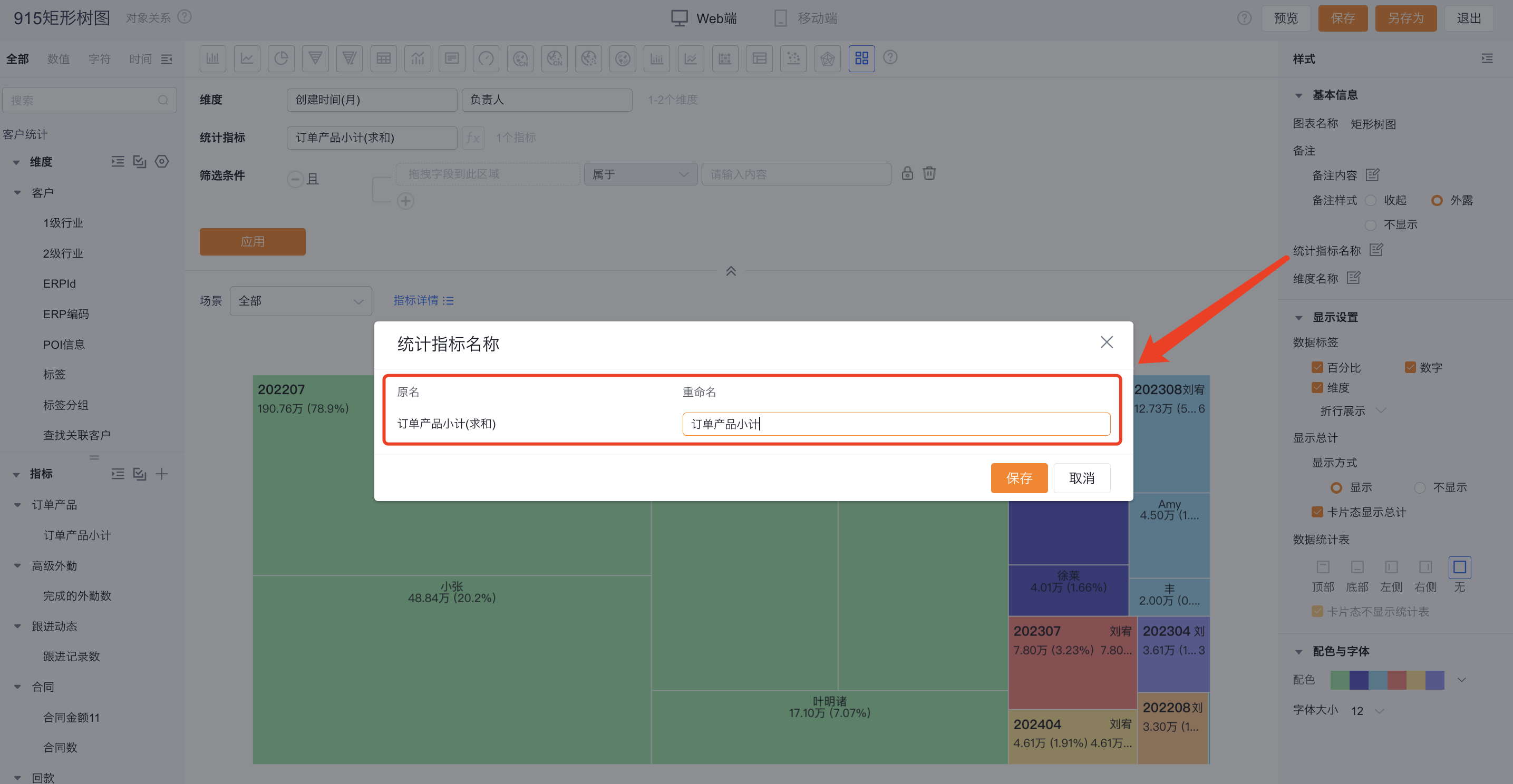

• 统计指标名称：默认按指标名称展示，可自行修改展示内容

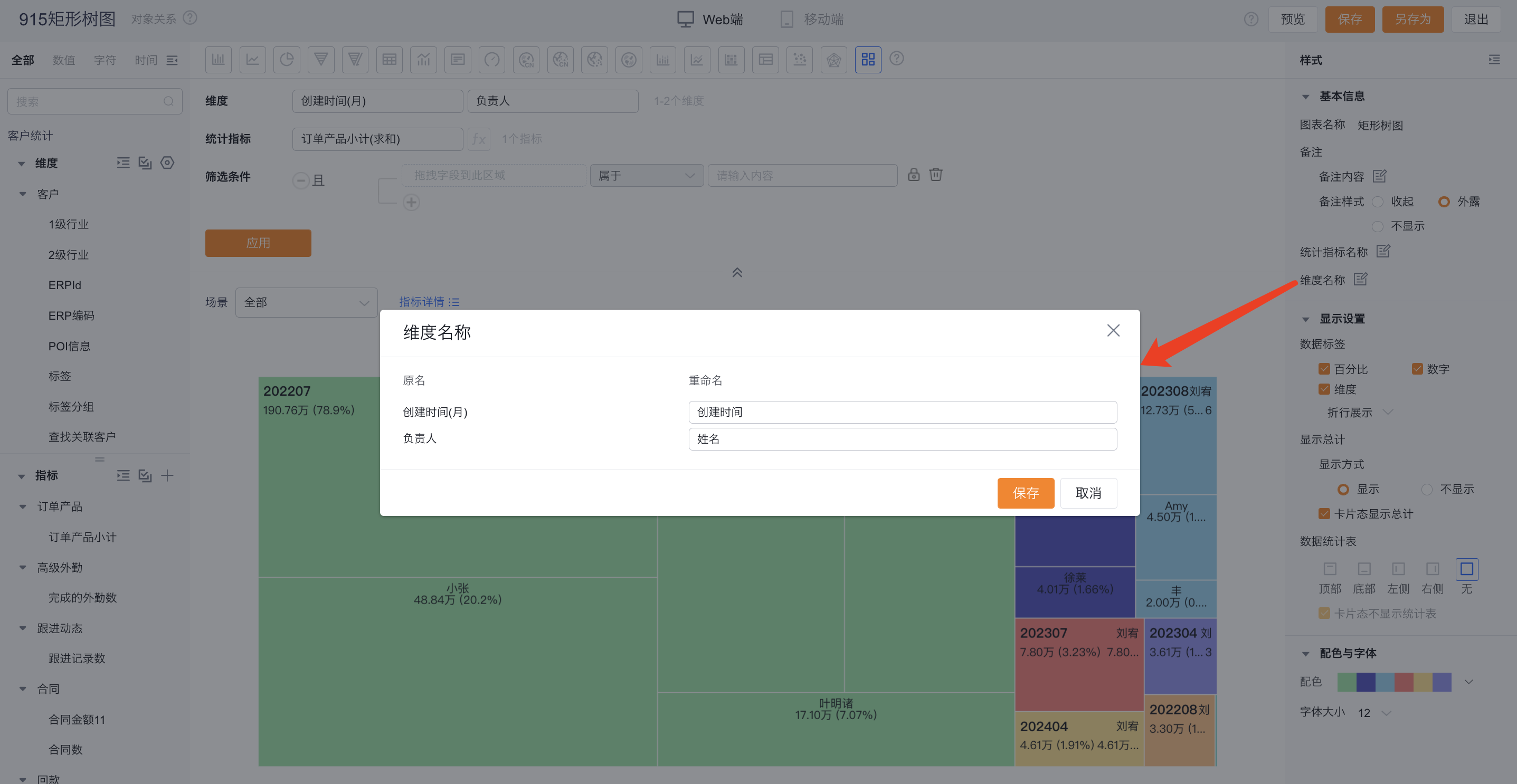

• 维度名称：默认按维度名称展示，可自行修改展示内容

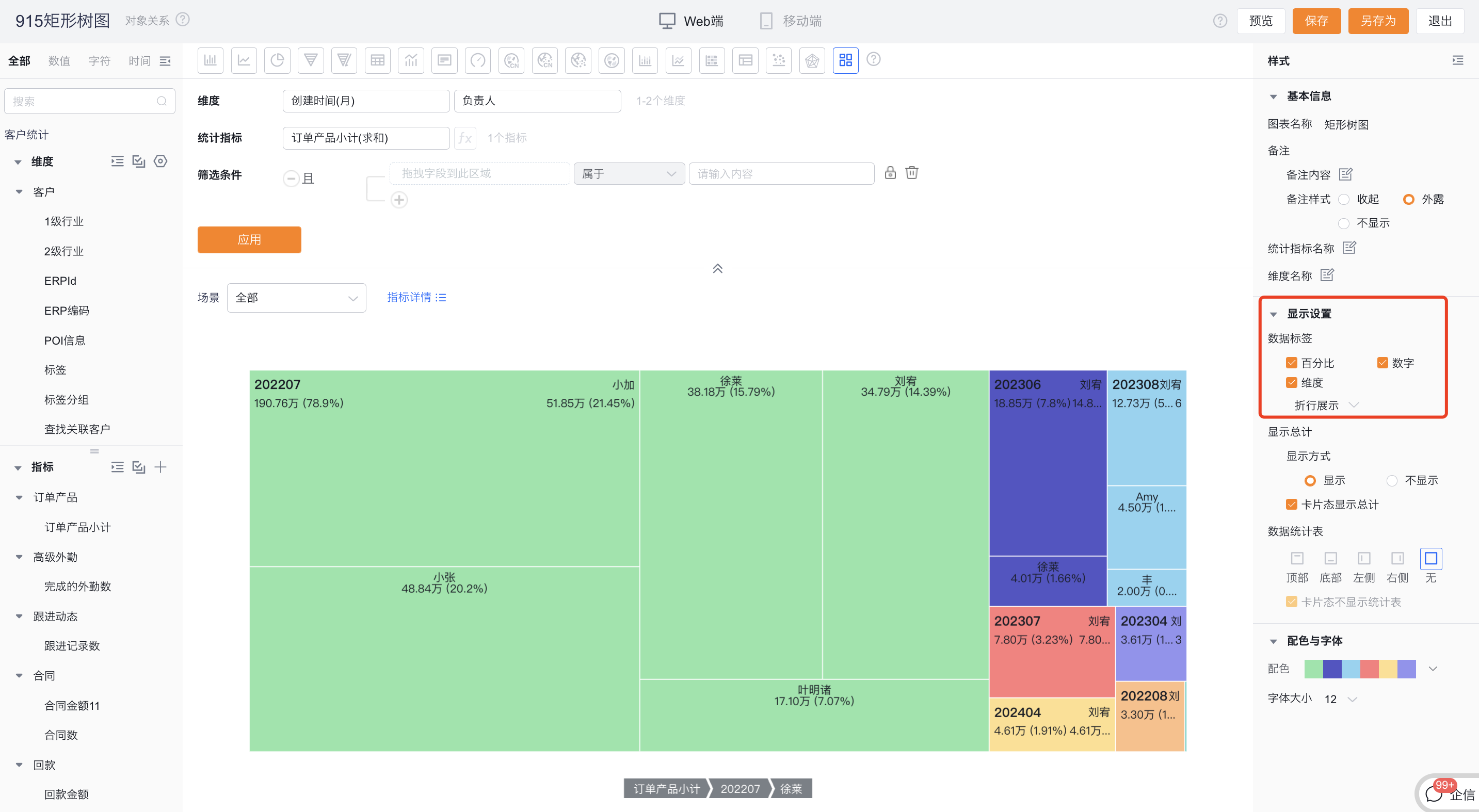

1.2.2.2 显示设置

• 数据标签：
  • 百分比：支持设置百分比数据是否在图上显示
  • 数值：支持设置指标的值是否在图上显示
  • 维度：支持维度的自定义显隐
    • 折行展示：用户可自定义配置是折行展示还是一行展示

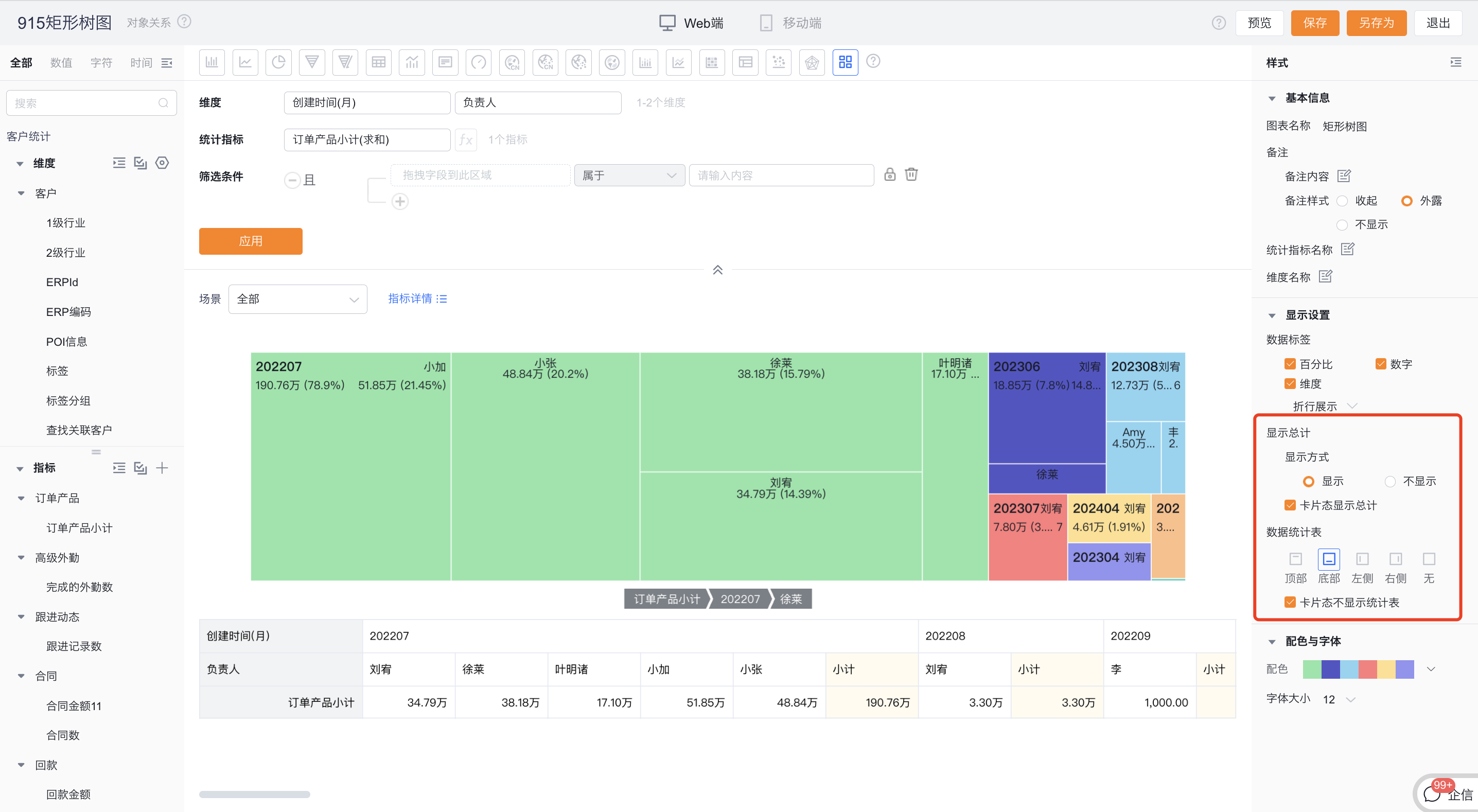

• 显示总计：支持用户自定义设置总计的显隐
  • 显示方式：默认是显示，可切换为不显示；显示时，可在编辑态、详情态、卡片态（根据具体配置）展示，不显示时，所有态都不展示
  • 卡片态显示总计：默认勾选，可去掉勾选在卡片态不显示总计；当显示方式不显示时，此配置项只读不可编辑
• 数据统计表：可设置是否展示数据统计表及展示位置，默认不展示，可切换为展示在图形的顶部、底部、左侧、右侧
  • 卡片态不显示统计表：在展示数据统计表的基础上可设置此配置，默认勾选

1.2.2.3 配色与字体

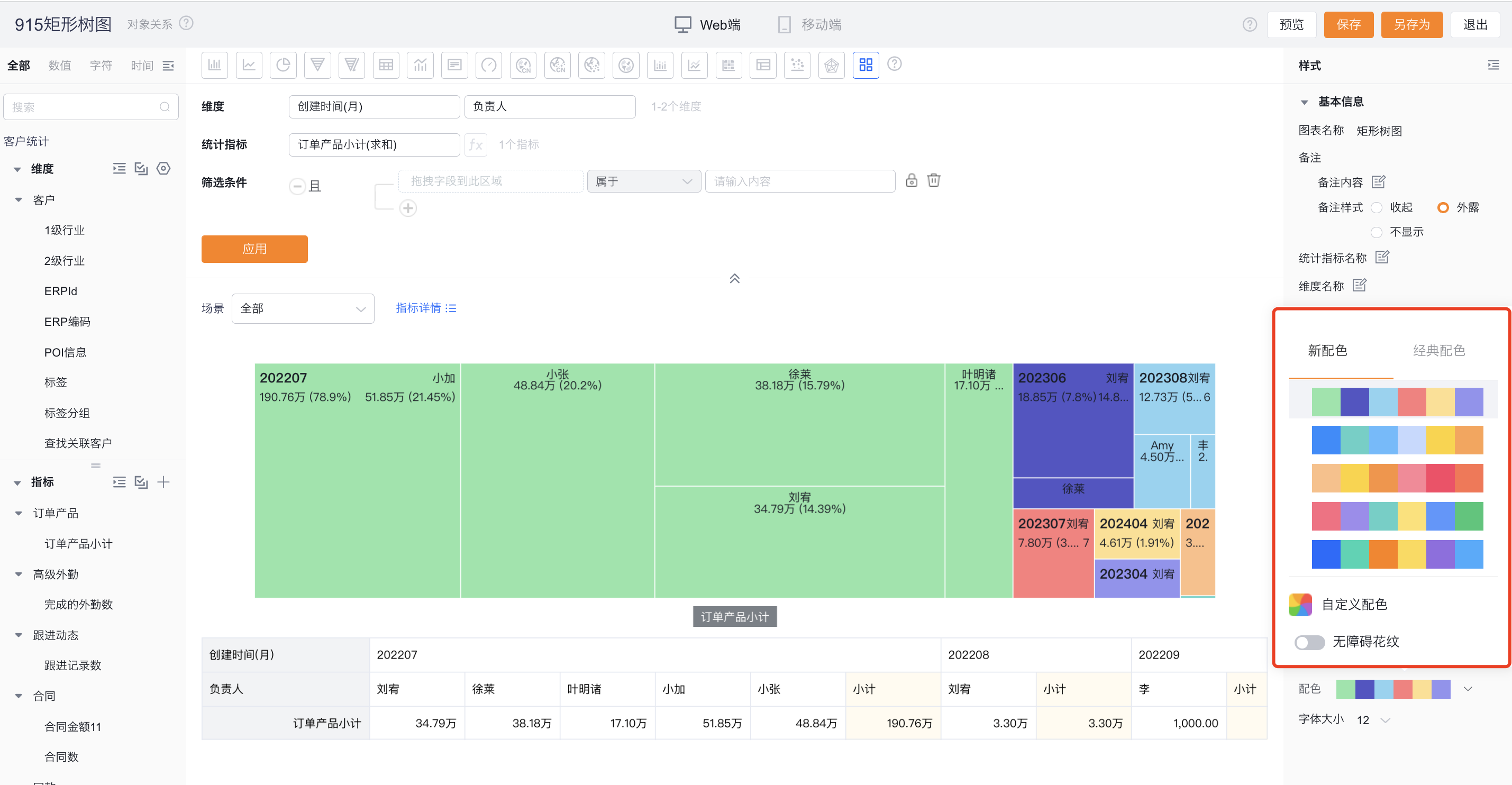

• 配色：系统支持新配色和经典配色两类配色方案，默认显示新配色下的第一套，另外可以开启无障碍花纹设置
  • 新配色：支持基于某套配色方案再自定义配色
  • 经典配色：不支持自定义配色
• 字体大小：系统支持用户在预设的字号中自定义字体的大小

1.2.2.4 自定义缩放

• 自定义缩放：用户可在编辑态、查看态、预览图、卡片态，通过鼠标放大或缩小矩形树图，且支持一键恢复

1.2.3 样式（移动端）

1.2.3.1 沿用WEB端布局

• 跟随WEB端布局回显，不可单独设置

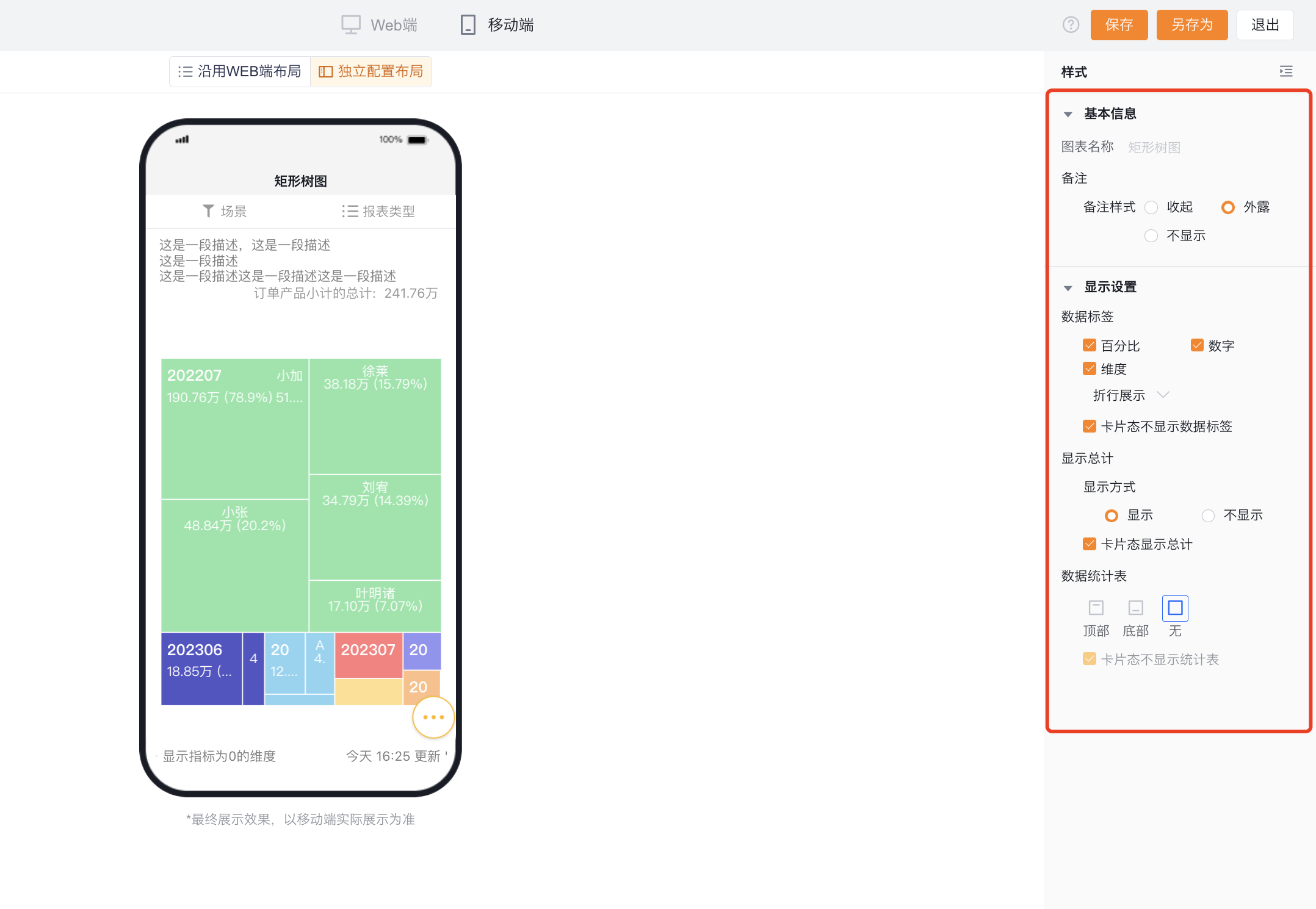

1.2.3.2 独立配置布局

• 默认按WEB端对应配置项选中的内容回显，可进一步调整成更适合移动端展示的效果
  • 配置项内容及可选项比WEB端少，移动端不可单独设置的配置项默认走WEB端的配置，可设置的配置项的展示效果及逻辑同WEB端。
